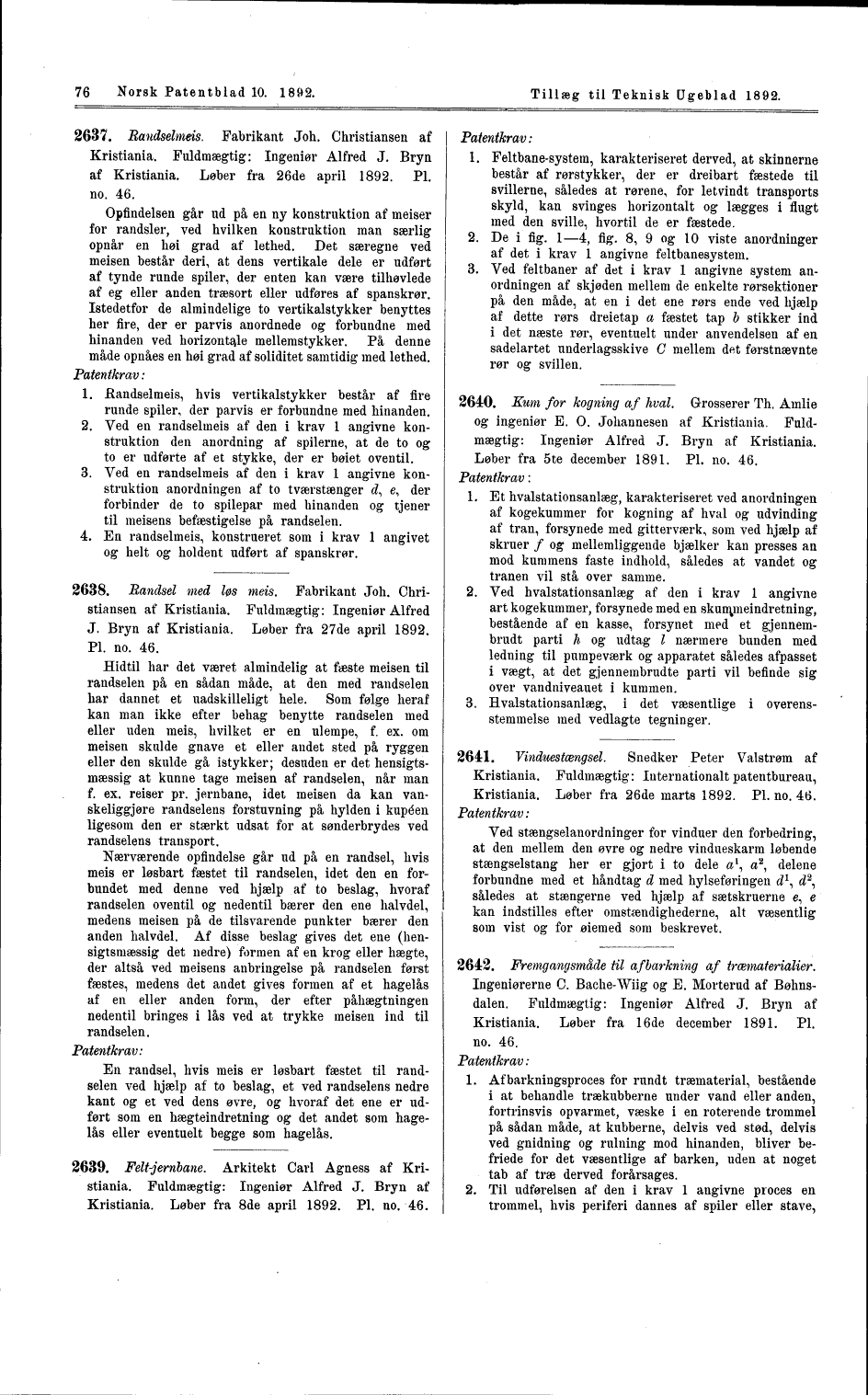

76 Norsk Patentblad 10. 1892.
Tillæg til Teknisk ügeblad 1892.
2637. Randselmeis. Fabrikant Joh. Christiansen af
Kristiania. Fuldmægtig: Ingeniør Alfred J. Bryn
af Kristiania. Løber fra 26de april 1892. Pl.
no. 46.
Opfindelsen går ud på en ny konstruktion af meiser
for randsler, ved hvilken konstruktion man særlig
opnår en høi grad af lethed. Det særegne ved
meisen består deri, at dens vertikale dele er udført
af tynde runde spiler, der enten kan være tilhøvlede
af eg eller anden træsort eller udføres af spanskrør.
Istedetfor de almindelige to vertikalstykker benyttes
her fire, der er parvis anordnede og forbundne med
hinanden ved horizonta,le mellemstykker. På denne
made opnåes en høi grad af soliditet samtidig med lethed.
Patentkrav:
1. JRandselmeis, hvis vertikalstykker består af fire
runde spiler, der parvis er forbundne med hinanden.
2. Ved en randselmeis af den i krav 1 angivne
konstruktion den anordning af spilerne, at de to og
to er udførte af et stykke, der er bøiet oventil.
3. Ved en randselmeis af den i krav 1 angivne
konstruktion anordningen af to tværstænger d, e, der
forbinder de to spilepar med hinanden og tjener
til meisens befæstigelse på randselen.
4. En randselmeis, konstrueret som i krav 1 angivet
og helt og holdent udført af spanskrør.
2638. Randsel med løs meis. Fabrikant Joh.
Christiansen af Kristiania. Fuldmægtig: Ingeniør Alfred
J. Bryn af Kristiania. Løber fra 27de april 1892.
Pl. no. 46.
Hidtil har det været almindelig at fæste meisen til
randselen på en sådan måde7 at den med randselen
har dannet et uadskilleligt hele. Som følge heraf
kan man ikke efter behag benytte randselen med
eller uden meis, hvilket er en ulempe, f. ex. om
meisen skulde gnave et eller andet sted på ryggen
eller den skulde gå istykker; desuden er det
hensigts-mæssig at kunne tage meisen af randselen, når man
f. ex. reiser pr. jernbane, idet meisen da kan
vanskeliggjøre randselens forstuvning på hylden i kupéen
ligesom den er stærkt udsat for at sønderbrydes ved
randselens transport.
Nærværende opfindelse går ud på en randsel, hvis
meis er løsbart fæstet til randselen, idet den en
forbundet med denne ved hjælp af to beslag, hvoraf
randselen oventil og nedentil bærer den ene halvdel,
medens meisen på de tilsvarende punkter bærer den
anden halvdel. Af disse beslag gives det ene
(hen-sigtsmæssig det nedre) formen af en krog eller nægte,
der altså ved meisens anbringelse på randselen først
fæstes, medens det andet gives formen af et hagelås
af en eller anden form, der efter påhægtningen
nedentil bringes i lås ved at trykke meisen ind til
randselen.
Patentkrav:
En randsel, hvis meis er løsbart fæstet til
randselen ved hjælp af to beslag, et ved randselens nedre
kant og et ved dens øvre, og hvoraf det ene er
udført som en hægteindretning og det andet som
hagelås eller eventuelt begge som hagelås.
2639. Felt-jernbane. Arkitekt Carl Agness af
Kristiania. Fuldmægtig: Ingeniør Alfred J. Bryn af
Kristiania. Løber fra 8de april 1892. Pl. no. 46.
Patentkrav :
1. Feltbane-system, karakteriseret derved, at skinnerne
består af rørstykker, der er dreibart fæstede til
svillerne, således at rørene, for letvindt transports
skyld, kan svinges horizontalt og lægges i flugt
med den sville, hvortil de er fæstede.
2. De i fig. 1—4, fig. 8, 9 og 10 viste anordninger
af det i krav 1 angivne feltbanesystem.
3. Ved feltbaner af det i krav 1 angivne system
anordningen af skjøden mellem de enkelte rørsektioner
på den made, at en i det ene rørs ende ved hjælp
af dette rørs dreietap a fæstet tap b stikker ind
i det næste rør, eventuelt under anvendelsen af en
sadelartet underlagsskive C mellem det førstnævnte
rør og svillen.
2640. Kum for kogning af hval. Grosserer Th. Amlie
og ingeniør E. 0. Johannesen af Kristiania.
Fuldmægtig: Ingeniør Alfred J. Bryn af Kristiania.
Løber fra 5te december 1891. Pl. no. 46.
Patentkrav:
1. Et hvalstationsanlæg, karakteriseret ved anordningen
af kogekummer for kogning af hval og udvinding
af tran, forsynede med gitterværk, som ved hjælp af
skruer / og mellemliggende bjælker kan presses an
mod kummens faste indhold, således at vandet og
tranen vil stå over samme.
2. Ved hvalstationsanlæg af den i krav 1 angivne
art kogekummer, forsynede med en skunyneindretning,
bestående af en kasse, forsynet med et
gjennem-brudt parti h og udtag I nærmere bunden med
ledning til pumpeværk og apparatet således afpasset
i vægt, at det gjennembrudte parti vil befinde sig
over vandniveauet i kummen.
3. Hvalstationsanlæg, i det væsentlige i
overensstemmelse med vedlagte tegninger.
2641. Vinduestængsel. Snedker Peter Valstrøm af
Kristiania. Fuldmægtig: Internationalt patentbureau,
Kristiania. Løber fra 26de marts 1892. Pl. no. 46.
Patentkrav:
Ved stængselanordninger for vinduer den forbedring,
at den mellem den øvre og nedre vindueskarm løbende
stængselstang her er gjort i to dele a1, a2, delene
forbundne med et håndtag d med hylseføringen d1, d2,
således at stængerne ved hjælp af sætskruerne e, e
kan indstilles efter omstændighederne, alt væsentlig
som vist og for øiemed som beskrevet.
2642. Fremgangsmåde til afbarkning af træmaterialier.
Ingeniørerne C. Bache-Wiig og E. Morterud af
Bøhns-dalen. Fuldmægtig: Ingeniør Alfred J. Bryn af
Kristiania. Løber fra 16de december 1891. Pl.
no. 46.
Patentkrav:
1. Afbarkningsproces for rundt træmaterial, bestående
i at behandle trækubberne under vand eller anden,
fortrinsvis opvarmet, væske i en roterende trommel
på sådan made, at kubberne, delvis ved stød, delvis
ved gnidning og rulning mod hinanden, bliver
be-friede for det væsentlige af barken, uden at noget
tab af træ derved forårsages.
2. Til udførelsen af den i krav 1 angivne proces en
trommel, hvis periferi dannes af spiler eller stave,
