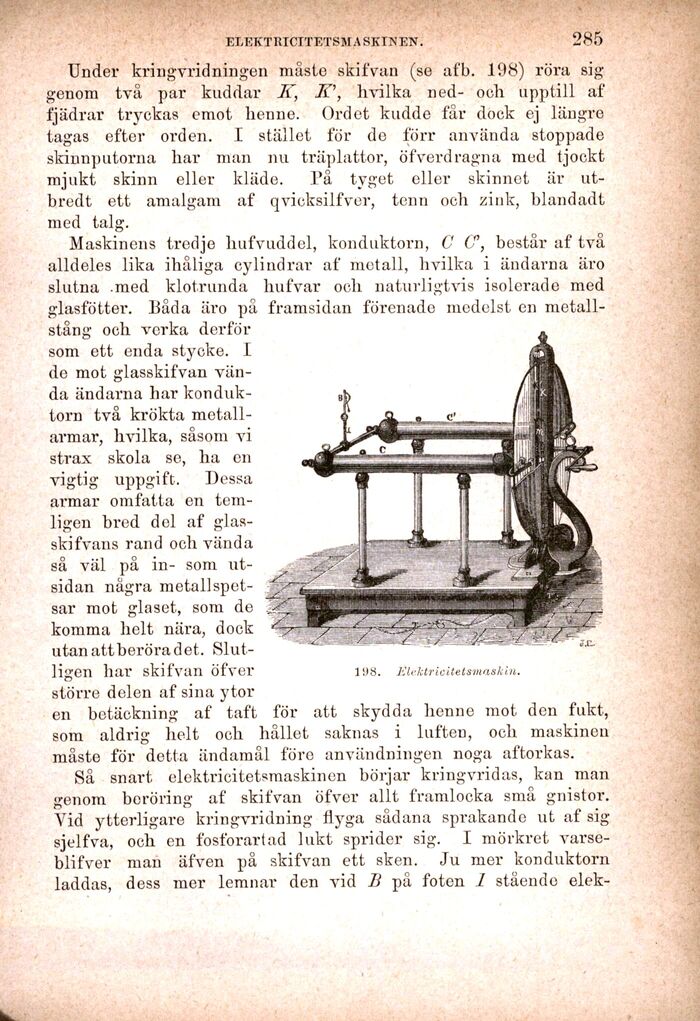

Under kringvridningen måste skifvan (se afb. 198) röra sig
genom två par kuddar K, K\ hvilka ned- ocli upptill af
fjädrar tryckas emot henne. Ordet kudde får dock ej längre
tagas efter orden. I stället för de förr använda stoppade
skinnputorna har man nu träplattor, öfverdragna med tjockt
mjukt skinn eller kläde. På tyget eller skinnet är
ut-bredt ett amalgam af qvicksilfver, tenn ocb zink, blandadt
med talg.
Maskinens tredje liufvuddel, konduktorn, C C\ består af två
alldeles lika ihåliga cylindrar af metall, hvilka i ändarna äro
slutna .med klotrunda hufvar och naturligtvis isolerade med
glasfötter. Båda äro på framsidan förenade medelst en
metall-stång och verka derför
som ett enda stycke. I
de mot glasskifvan
vända ändarna har kon
duktorn två krökta
metallarmar, hvilka, såsom vi
strax skola se, ha en
vigtig uppgift. Dessa
armar omfatta en
tem-ligen bred del af
glas-skifvans rand och vända
så väl på in- som
utsidan några metall
spetsar mot glaset, som de
komma helt nära, dock
utan att beröra det.
Slutligen har skifvan Öfver 198. Élektricitetsmaskin.
större delen af sina ytor
en betäckning af taft för att skydda henne mot den fukt,
som aldrig helt och hållet saknas i luften, ocli maskinen
måste för detta ändamål före användningen noga aftorkas.
Så snart elektricitetsmaskinen börjar kringvridas, kan man
genom beröring af skifvan öfver allt framlocka små gnistor.
Vid ytterligare kringvridning flyga sådana sprakande ut af sig
sjelfva, och en fosforartad lukt sprider sig. I mörkret
varse-blifver man äfven på skifvan ett sken. Ju mer konduktorn
laddas, dess mer lemnar den vid B på foten 1 stående elek-
