214
ÅNGTEKNIKEN.
Förutom Hornbiower och Watt framträda emellertid på detta område även andra
föregångare. En av de mest betydande var engelsmannen Arthur Woole. Denne, som
starkt intresserade sig för Trevithicks arbeten för ångtryckets höjande, torde varit

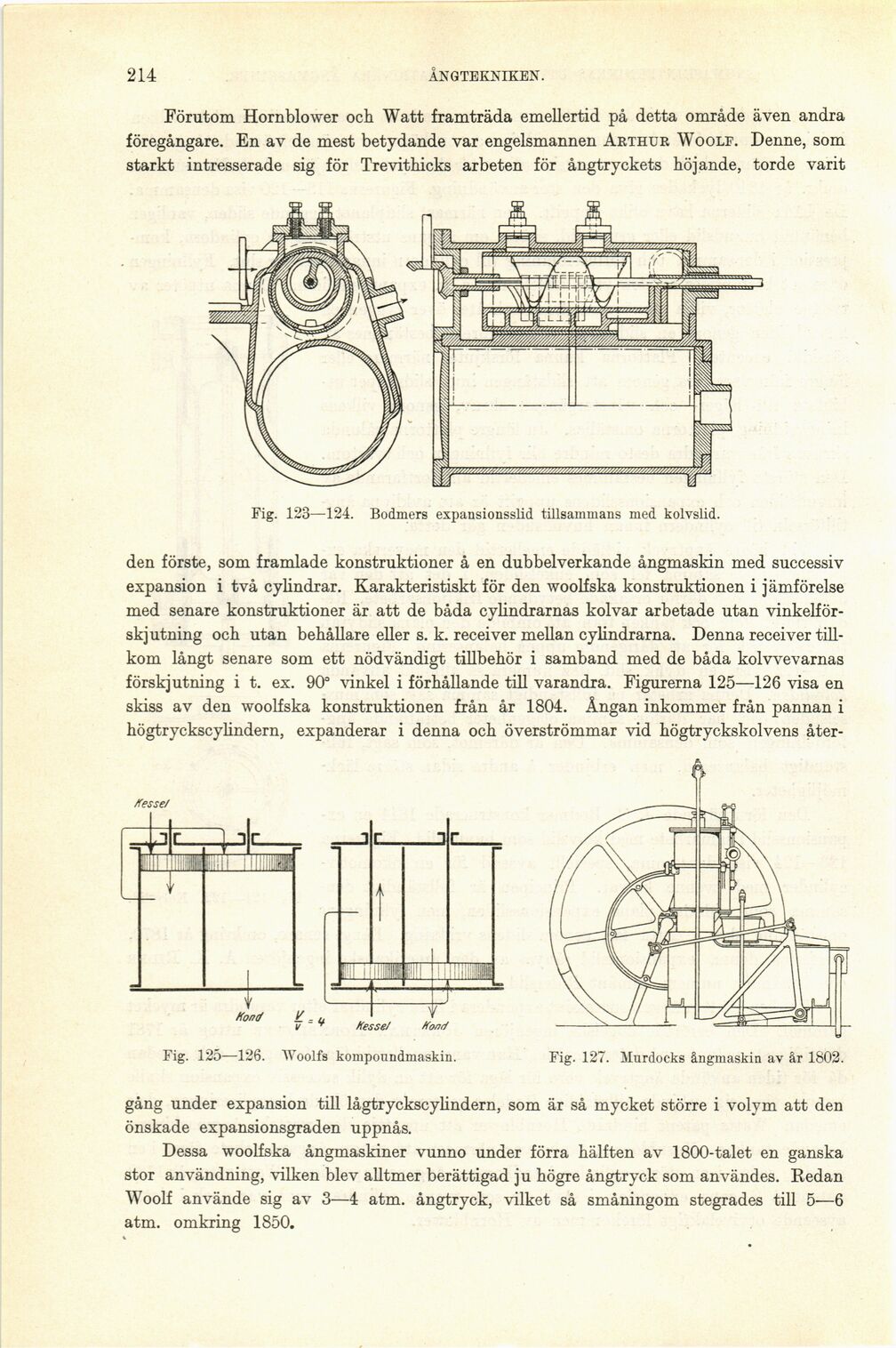

Fig. 123—124. Bodmers expansionsslid tillsammans med kolvslid.
den förste, som framlade konstruktioner å en dubbelverkande ångmaskin med successiv
expansion i två cylindrar. Karakteristiskt för den woolfska konstruktionen i jämförelse
med senare konstruktioner är att de båda cylindrarnas kolvar arbetade utan
vinkelförskjutning och utan behållare eller s. k. receiver mellan cylindrarna. Denna receiver
tillkom långt senare som ett nödvändigt tillbehör i samband med de båda kolvvevarnas
förskjutning i t. ex. 90° vinkel i förhållande till varandra. Figurerna 125—126 visa en
skiss av den woolfska konstruktionen från år 1804. Ångan inkommer från pannan i
högtryckscylindern, expanderar i denna och överströmmar vid högtryckskolvens
åter
Fig. 125—126. Woolfs kompoundmaskin. Fig. 127. Murdocks ångmaskin av år 1802.
gång under expansion till lågtryckscylindern, som är så mycket större i volym att den
önskade expansionsgraden uppnås.
Dessa woolfska ångmaskiner vunno under förra hälften av 1800-talet en ganska
stor användning, vilken blev alltmer berättigad ju högre ångtryck som användes. Redan
Woolf använde sig av 3—4 atm. ångtryck, vilket så småningom stegrades till 5—6
atm. omkring 1850.
