ÅNGTEKNIKEN.
storiken, av franskt ursprung. Den skiljer sig ej särdeles mycket från de tvenne
föregående typerna. Tuberna äro krökta. Pannan förses vanligen med tvenne större
returrör, vilka leda vattnet från överpannan till de båda underpannorna.
White-For ster pannan är en engelsk typ, som även funnit ganska stor användning
å torpedbåtar m. fl. lätta och snabbgående fartyg. Figur 368 visar densamma.
Olika överhettare.

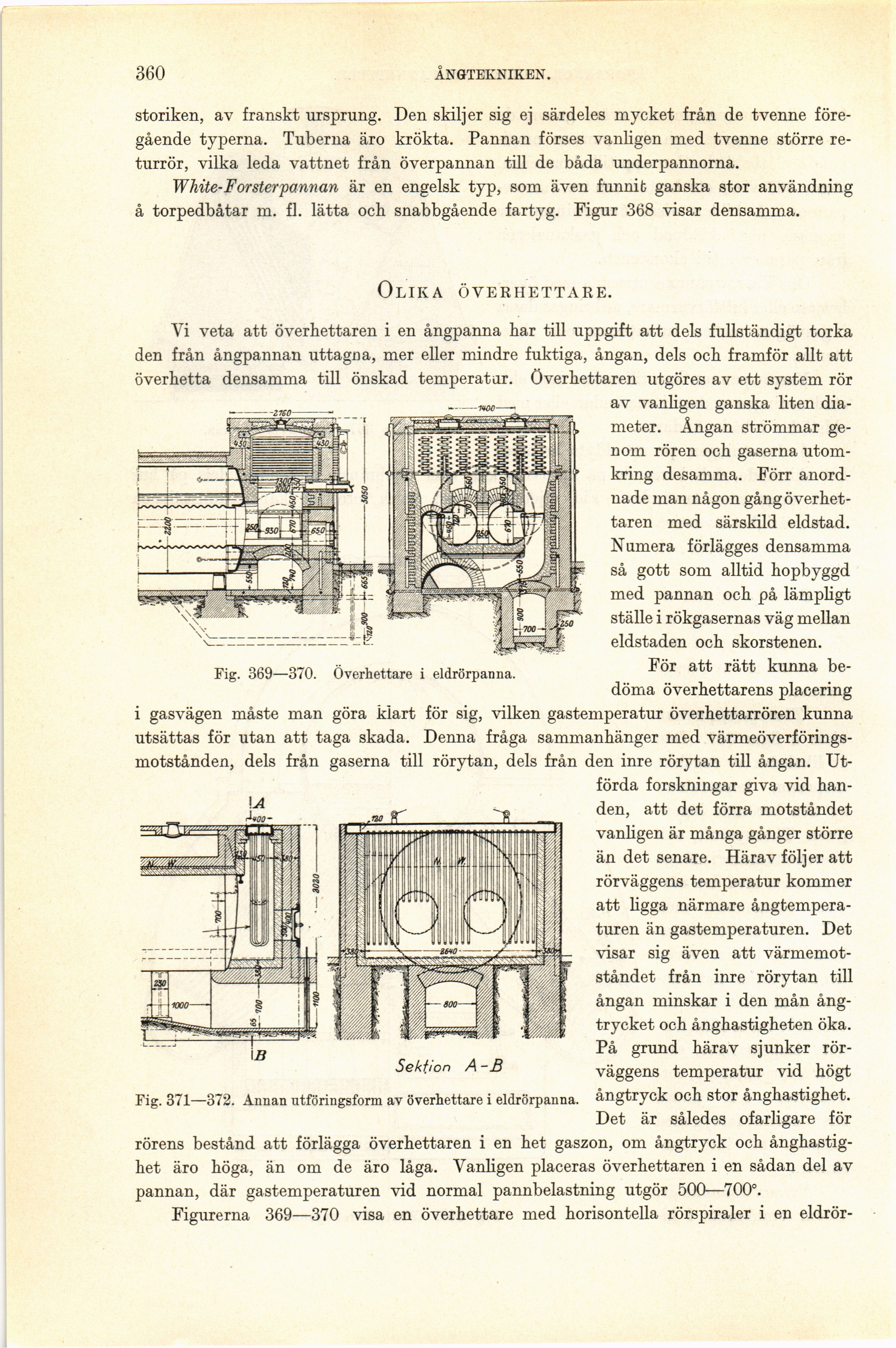

Fig. 369—370. Överhettare i eldrörpanna.
Fig. 371—372. Annan utföringsform av överhettare i eldrörpanna.
Vi veta att överhettaren i en ångpanna har till uppgift att dels fullständigt torka
den från ångpannan uttagna, mer eller mindre fuktiga, ångan, dels och framför allt att
överhetta densamma till önskad temperatur, överhettaren utgöres av ett system rör
av vanligen ganska liten
diameter. Ångan strömmar
genom rören och gaserna
utom-kring desamma. Förr
anordnade man någon gång
överhettaren med särskild eldstad.
Numera förlägges densamma
så gott som alltid hopbyggd
med pannan och på lämpligt
ställe i rökgasernas väg mellan
eldstaden och skorstenen.
För att rätt kunna
bedöma överhettarens placering
i gasvägen måste man göra klart för sig, vilken gastemperatur överhettarrören kunna
utsättas för utan att taga skada. Denna fråga sammanhänger med
värmeöverförings-motstånden, dels från gaserna till rörytan, dels från den inre rörytan till ångan.
Utförda forskningar giva vid
handen, att det förra motståndet
vanligen är många gånger större
än det senare. Härav följer att
rörväggens temperatur kommer
att ligga närmare
ångtempera-turen än gastemperaturen. Det
visar sig även att
värmemotståndet från inre rörytan till
ångan minskar i den mån
ångtrycket och ånghastigheten öka.
På grund härav sjunker
rörväggens temperatur vid högt
ångtryck och stor ånghastighet.
Det är således ofarligare för
rörens bestånd att förlägga överhettaren i en het gaszon, om ångtryck och
ånghastighet äro höga, än om de äro låga. Vanligen placeras överhettaren i en sådan del av
pannan, där gastemperaturen vid normal pannbelastning utgör 500—700°.
Figurerna 369—370 visa en överhettare med horisontella rörspiraler i en eldrör-
