KOLVÅNGMASKINER. ÅNGANS ARBETE.
393

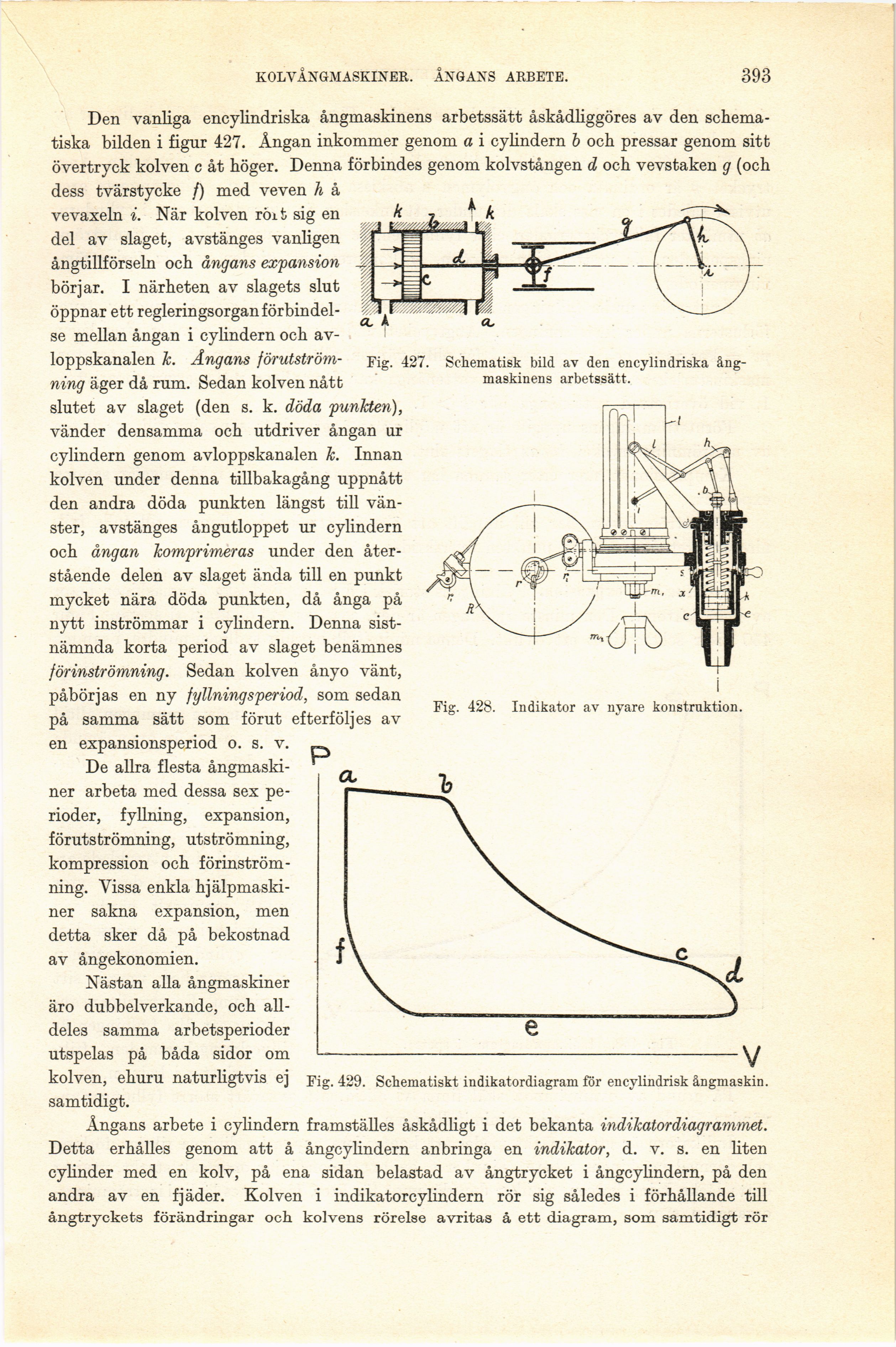

Fig. 427. Schematisk bild av den encylindriska
ångmaskinens arbetssätt.
Fig. 428. Indikator av nyare konstruktion.
Fig. 429. Schematiskt indikatordiagram för encylindrisk ångmaskin.
Den vanliga encylindriska ångmaskinens arbetssätt åskådliggöres av den
schematiska bilden i figur 427. Ångan inkommer genom a i cylindern b och pressar genom sitt
övertryck kolven c åt höger. Denna förbindes genom kolvstången d och vevstaken g (och
dess tvärstycke /) med veven h å
vevaxeln i. När kolven röit sig en
del av slaget, avstänges vanligen
ångtillförseln och ångans expansion
börjar. I närheten av slagets slut
öppnar ett regleringsorgan
förbindelse mellan ångan i cylindern och
avloppskanalen k. Ängans
förutström-ning äger då rum. Sedan kolven nått
slutet av slaget (den s. k. döda punkten),
vänder densamma och utdriver ångan ur
cylindern genom avloppskanalen k. Innan
kolven under denna tillbakagång uppnått
den andra döda punkten längst till
vänster, avstänges ångutloppet ur cylindern
och ångan komprimeras under den
återstående delen av slaget ända till en punkt
mycket nära döda punkten, då ånga på
nytt inströmmar i cylindern. Denna
sistnämnda korta period av slaget benämnes
förinströmning. Sedan kolven ånyo vänt,
påbörjas en ny fyllning speriod, som sedan
på samma sätt som förut efterföljes av
en expansionsperiod o. s. v.
De allra flesta
ångmaskiner arbeta med dessa sex
perioder, fyllning, expansion,
förutströmning, utströmning,
kompression och
förinströmning. Vissa enkla
hjälpmaskiner sakna expansion, men
detta sker då på bekostnad
av ångekonomien.
Nästan alla ångmaskiner
äro dubbelverkande, och
alldeles samma arbetsperioder
utspelas på båda sidor om
kolven, ehuru naturligtvis ej
samtidigt.
Ångans arbete i cylindern framställes åskådligt i det bekanta indikator diagrammet.
Detta erhålles genom att å ångcylindern anbringa en indikator, d. v. s. en liten
cylinder med en kolv, på ena sidan belastad av ångtrycket i ångcylindern, på den
andra av en fjäder. Kolven i indikatorcylindern rör sig således i förhållande till
ångtryckets förändringar och kolvens rörelse avritas å ett diagram, som samtidigt rör
