520
ÅNGTEKNIKEN.
ningsnätet e till en oljesamlingsbehållare f, från vilken ovannämnda oljepump på nytt
suger till sig densamma.
Oljans normala temperatur, när den lämnar lagren, är 60—70° och efter kylningen
i oljekylaren 40—50°.
Kamlagrets uppgift är att hålla den roterande delen i bestämt axiellt läge,
liksom även att upptaga de relativt måttliga axialtryck, vilka uppstå av bristande
tryckutjämning å ömse sidor av turbinhjulen. Lagret smörjes på samma sätt som
bärlagren med olja från
ovannämnda oljepump.
I övrigt utföres
detsamma efter gängse
konstruktioner.
Tätningar
finnas av olika slag. I
mellanväggarna
anbringas s. k.
labyrinttätnin-gar. Figur 626 visar en
schematisk sådan.
Genom att anbringa ett
flertal kammar på ringa
avstånd från axeln
kan den genomläckande
ångmängden reduceras
högst väsentligt.
Kammarna tillverkas
vanligen av mjuk metall
och tillspetsas mot
axeln. Härigenom
und-vikes vid eventuell
beröring mellan axel och
tätning att iskärning
inträder, utan axeln
arbetar sig i sådant fall
själv till det behövliga
glapprummet.
Axeländarna avtäta
mot turbinhusgavlarna,
dels med labyrinttät-
ningar av samma slag som de nyssnämnda, dels med s. k. koltätningar, vilka utgöras
av vanligen fyra kolsegment, utvändigt sammanhållna av en fjäder. Figur 627 visar
en dylik koltätning. Dessa tätningar hava fördelen att kunna arbeta med mycket små
glapprum utan iskärning. Däremot kunna de ej lämpligen användas annat än för
relativt små tryckskillnader och hava därför sin största betydelse att avstänga
utläckande ånga från turbinhuset till yttre luften.
Turbinhus och mellanväggar. Turbinhuset delas numera horisontalt
efter ett plan genom axelns mitt. Vid överdelens upplyftande ligga då samtliga inre
delar åtkomliga för inspektion och demontering. Mellanväggarna äro vanligen

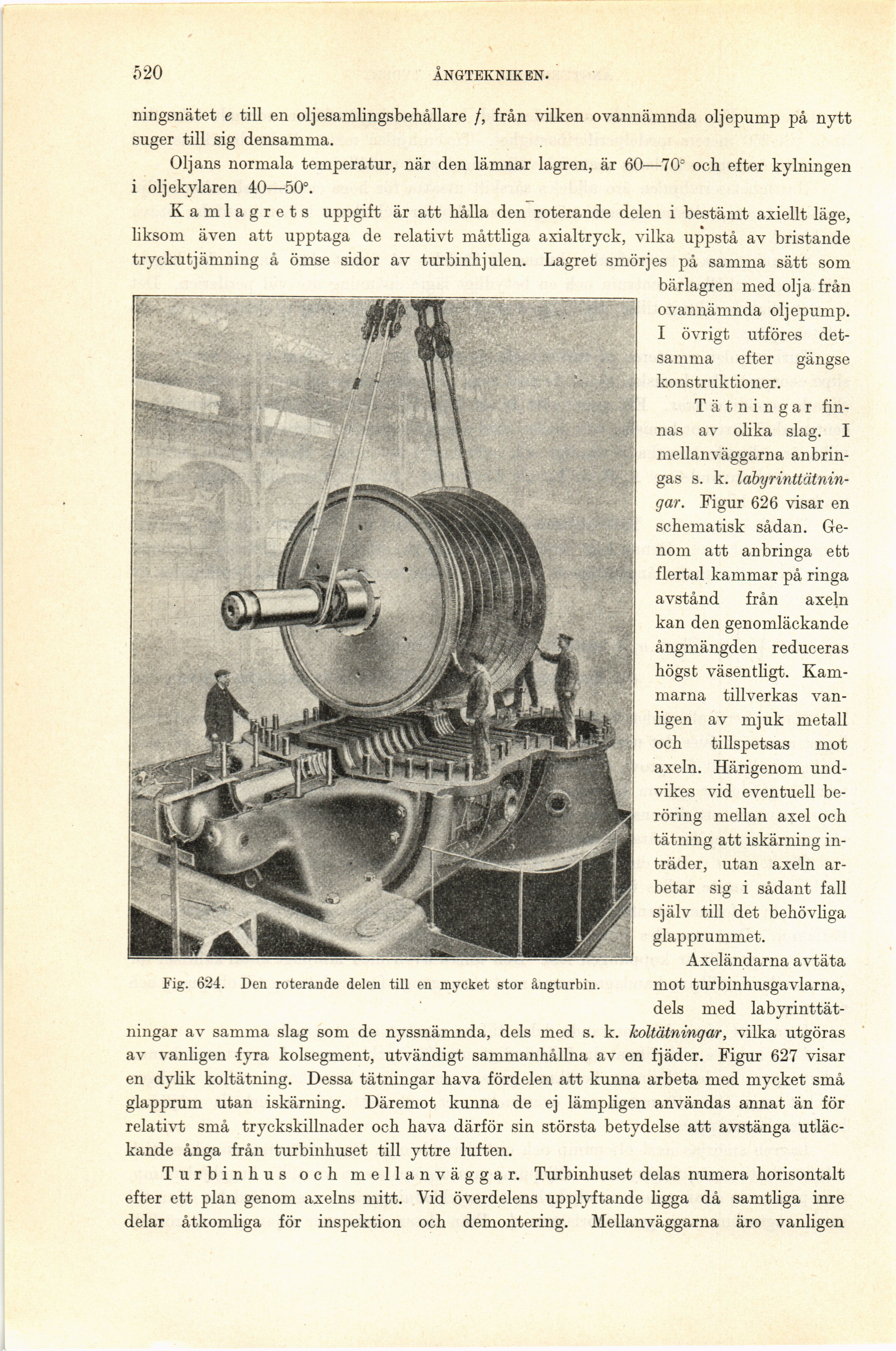

Fig. 624. Den roterande delen till en mycket stor ångturbin.
