574
ÅNGTEKNIKEN.

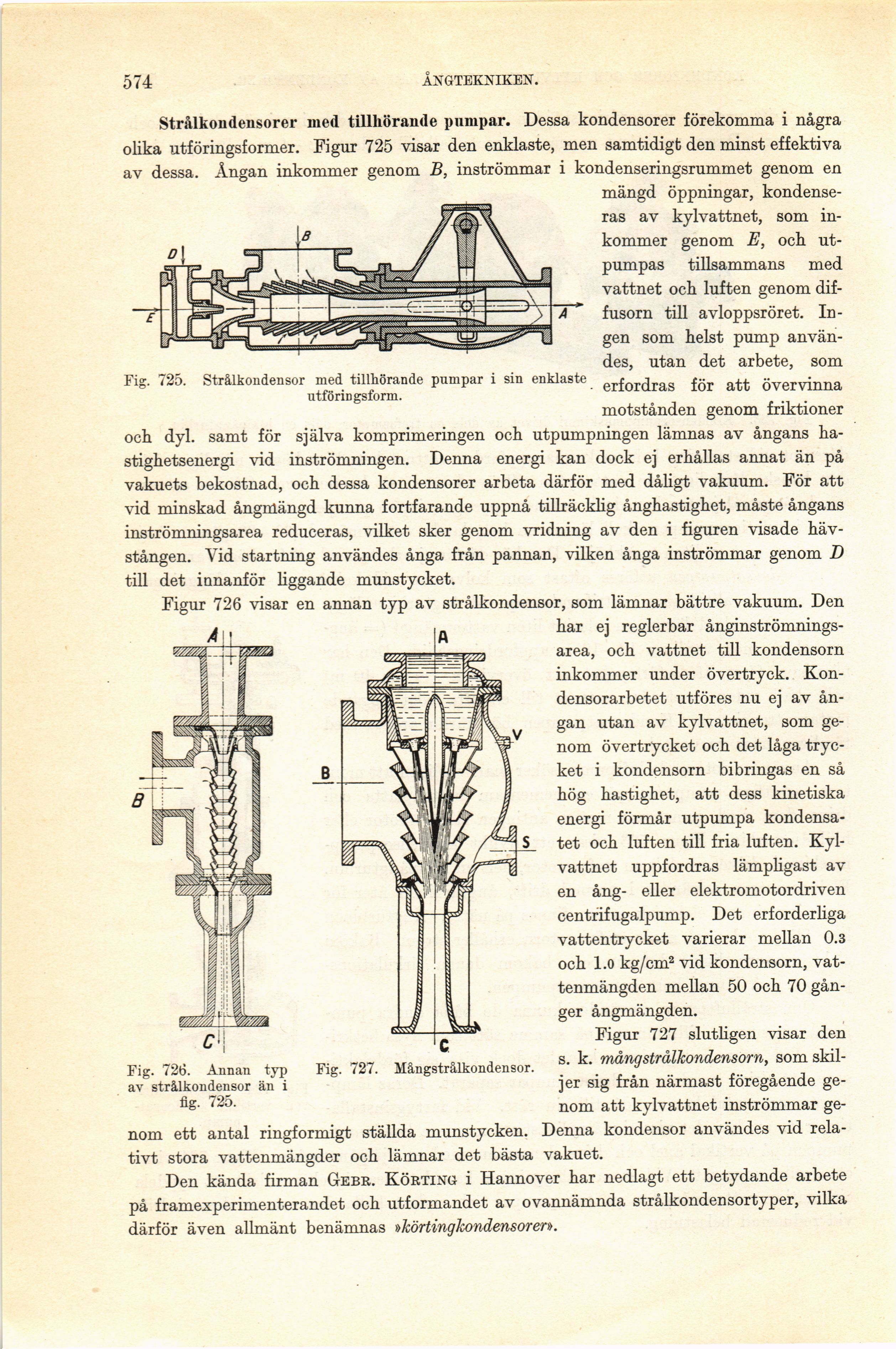

Fig. 725. Strålkondensor med tillhörande pumpar i sin enklaste
utföringsform.
Fig. 726. Annan typ
av strålkondensor än i
fig. 725.
Strålkondensorer med tillhörande pumpar. Dessa kondensorer förekomma i några
olika utföringsformer. Figur 725 visar den enklaste, men samtidigt den minst effektiva
av dessa. Ångan inkommer genom B, inströmmar i kondenseringsrummet genom en
mängd öppningar,
kondenseras av kylvattnet, som
inkommer genom E, och.
utpumpas tillsammans med
vattnet och luften genom
dif-fusorn till avloppsröret.
Ingen som helst pump
användes, utan det arbete, som
erfordras för att övervinna
motstånden genom friktioner
och dyl. samt för själva komprimeringen och utpumpningen lämnas av ångans
ha-stighetsenergi vid inströmningen. Denna energi kan dock ej erhållas annat än på
vakuets bekostnad, och dessa kondensorer arbeta därför med dåligt vakuum. För att
vid minskad ångmängd kunna fortfarande uppnå tillräcklig ånghastighet, måste ångans
inströmningsarea reduceras, vilket sker genom vridning av den i figuren visade
hävstången. Vid startning användes ånga från pannan, vilken ånga inströmmar genom D
till det innanför liggande munstycket.
Figur 726 visar en annan typ av strålkondensor, som lämnar bättre vakuum. Den
har ej reglerbar
ånginströmnings-area, och vattnet till kondensorn
inkommer under övertryck.
Kon-densorarbetet utföres nu ej av
ångan utan av kylvattnet, som
genom övertrycket och det låga
trycket i kondensorn bibringas en så
hög hastighet, att dess kinetiska
energi förmår utpumpa
kondensatet och luften till fria luften.
Kylvattnet uppfordras lämpligast av
en ång- eller elektromotordriven
centrifugalpump. Det erforderliga
vattentrycket varierar mellan 0.3
och 1.0 kg/cm2 vid kondensorn,
vattenmängden mellan 50 och 70
gånger ångmängden.
Figur 727 slutligen visar den
s. k. mångstrålkondensorn, som
skiljer sig från närmast föregående
genom att kylvattnet inströmmar
ge
nom ett antal ringformigt ställda munstycken. Denna kondensor användes vid
relativt stora vattenmängder och lämnar det bästa vakuet.
Den kända firman Gebr. Körting i Hannover har nedlagt ett betydande arbete
på framexperimenterandet och utformandet av ovannämnda strålkondensortyper, vilka
därför även allmänt benämnas »körtingkondensoren.
Fig. 727. Mångstrålkondensor.
