ÅNGANLÄGGNINGAR. KRAFTCENTRALER.
603
Ångcentralen i Gennevilliers. Denna franska ångkraftcentral är
av imponerande storlek. Den har även mycket stora pann- och ångturbinaggregat.
Schnft BB

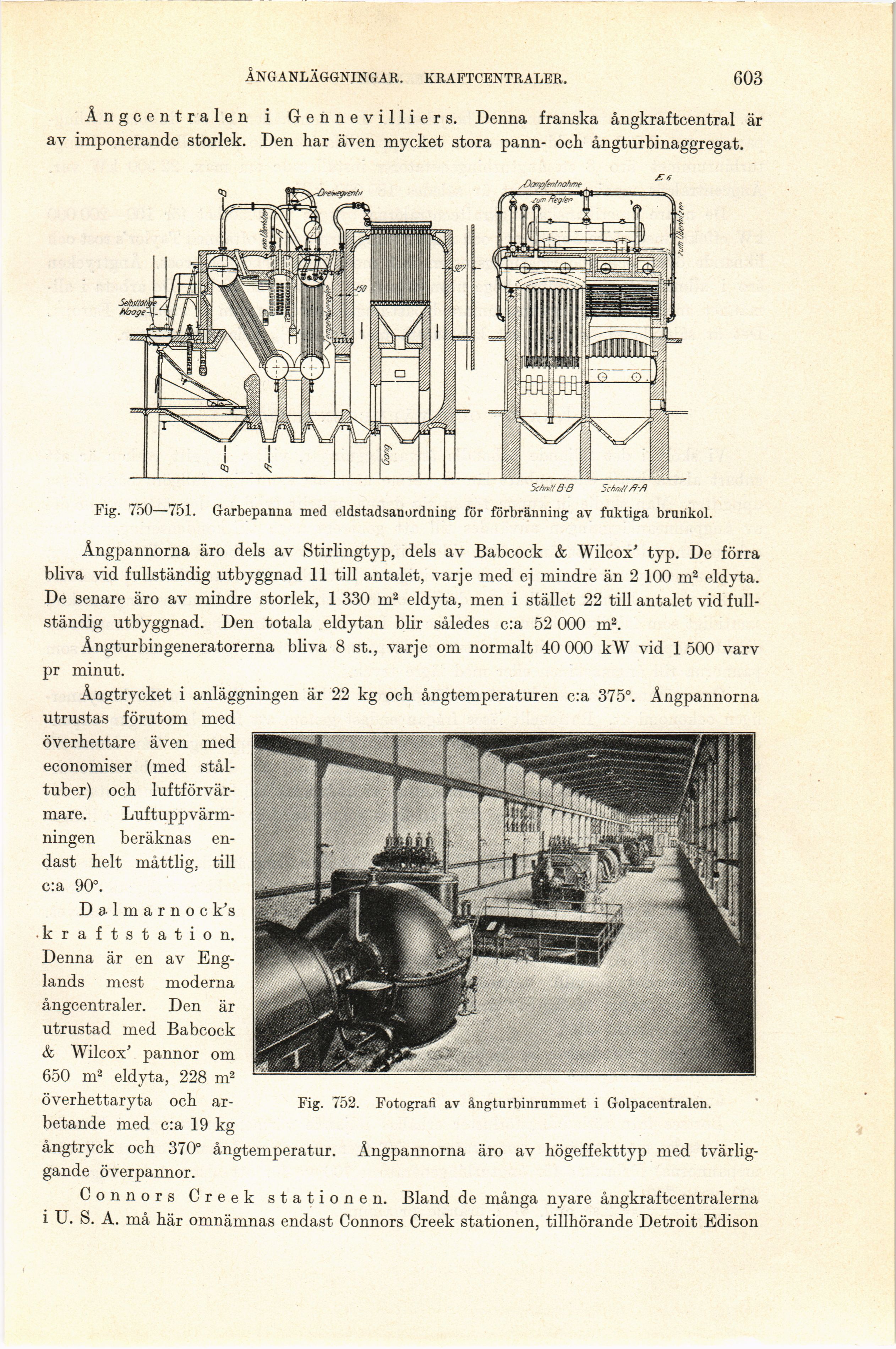

Fig. 750—751. Garbepanna med eldstadsanordning för förbränning av fuktiga brunkol.
Fig. 752. Fotografi av ångturbinrummet i Golpacentralen.
Ångpannorna äro dels av Stirlingtyp, dels av Babcock & Wilcox’ typ. De förra
bliva vid fullständig utbyggnad 11 till antalet, varje med ej mindre än 2 100 m2 eldyta.
De senare äro av mindre storlek, 1 330 m2 eldyta, men i stället 22 till antalet vid
fullständig utbyggnad. Den totala eldytan blir således c:a 52 000 m2.
Ångturbingeneratorerna bliva 8 st., varje om normalt 40 000 kW vid 1500 varv
pr minut.
Ångtrycket i anläggningen är 22 kg och ångtemperaturen c:a 375°. Ångpannorna
utrustas förutom med
överhettare även med
economiser (med
ståltuber) och
luftförvär-mare. Luftuppvärmningen beräknas
endast helt måttlig, till
c: a 90°.
Dalmarnoc k’s
kraftstation.
Denna är en av
Englands mest moderna
ångcentraler. Den är
utrustad med Babcock
& Wilcox’ pannor om
650 m2 eldyta, 228 m2
överhettaryta och
arbetande med c:a 19 kg
ångtryck och 370° ångtemperatur. Ångpannorna äro av högeffekttyp med
tvärliggande överpannor.
Connors C r e e k stationen. Bland de många nyare ångkraftcentralerna
i U. S. Å. må här omnämnas endast Connors Creek stationen, tillhörande Detroit Edison
