ÅNGANLÄGGNINGAR. KRAFT- OCH VÄRMECENTRALER.
617

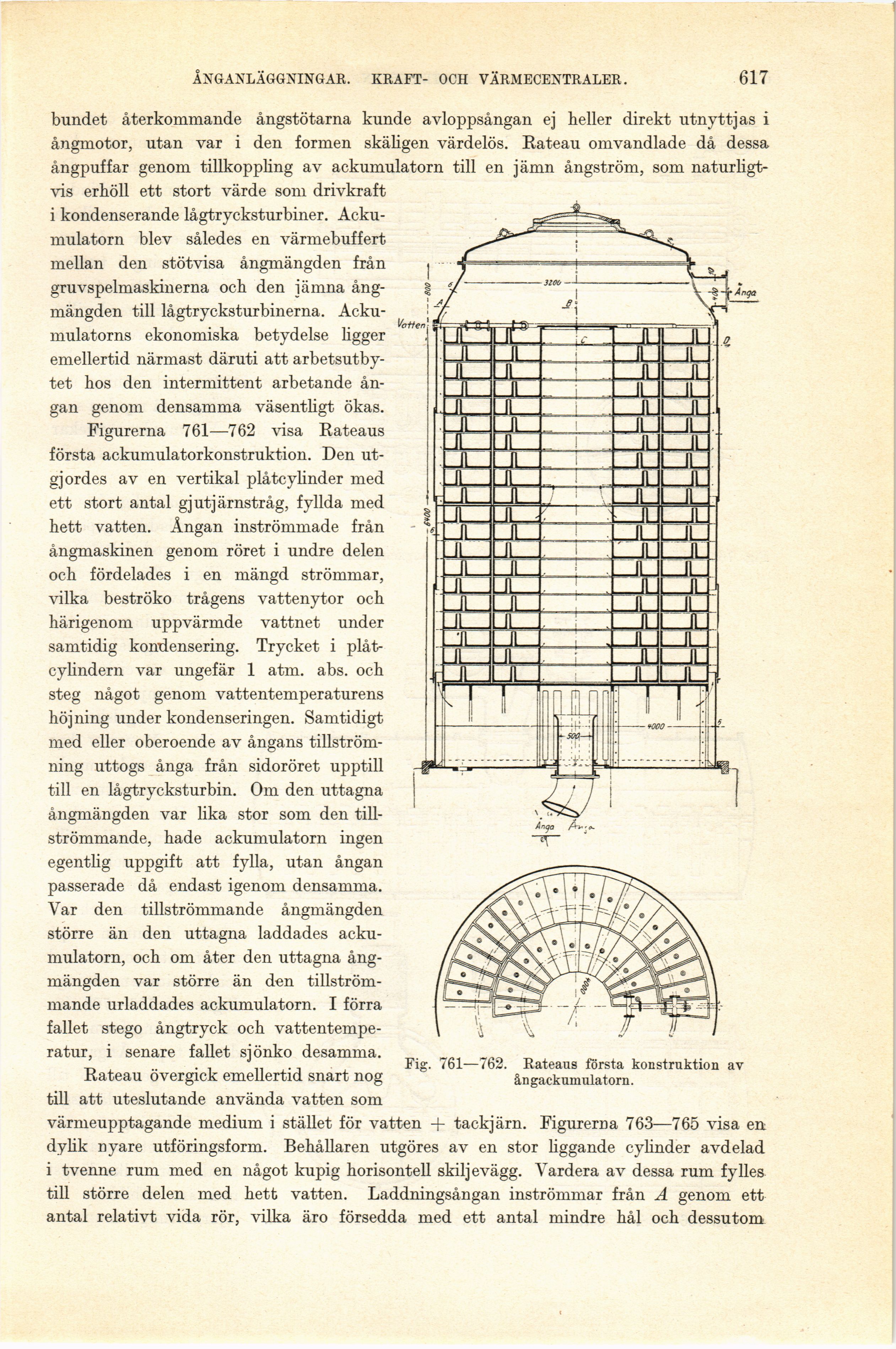

Fig. 761—762. Rateaus första konstruktion av
ån gackumulat orn.
bundet återkommande ångstötarna kunde avloppsångan ej heller direkt utnyttjas i
ångmotor, utan var i den formen skäligen värdelös. Rateau omvandlade då dessa
ångpuffar genom tillkoppling av ackumulatorn till en jämn ångström, som
naturligtvis erhöll ett stort värde som drivkraft
i kondenserande lågtrycksturbiner.
Ackumulatorn blev således en värmebuffert
mellan den stötvisa ångmängden från
gruvspelmaskinerna och den jämna
ångmängden till lågtrycksturbinerna.
Ackumulatorns ekonomiska betydelse ligger
emellertid närmast däruti att
arbetsutby-tet hos den intermittent arbetande
ångan genom densamma väsentligt ökas.
Figurerna 761—762 visa Rateaus
första ackumulatorkonstruktion. Den
utgjordes av en vertikal plåtcylinder med
ett stort antal gjutjärnstråg, fyllda med
hett vatten. Ångan inströmmade från
ångmaskinen genom röret i undre delen
och fördelades i en mängd strömmar,
vilka beströko trågens vattenytor och
härigenom uppvärmde vattnet under
samtidig kondensering. Trycket i
plåtcylindern var ungefär 1 atm. abs. och
steg något genom vattentemperaturens
höjning under kondenseringen. Samtidigt
med eller oberoende av ångans
tillströmning uttogs ånga från sidoröret upptill
till en lågtrycksturbin. Om den uttagna
ångmängden var lika stor som den
tillströmmande, hade ackumulatorn ingen
egentlig uppgift att fylla, utan ångan
passerade då endast igenom densamma.
Var den tillströmmande ångmängden
större än den uttagna laddades
ackumulatorn, och om åter den uttagna
ångmängden var större än den
tillströmmande urladdades ackumulatorn. I förra
fallet stego ångtryck och
vattentemperatur, i senare fallet sjönko desamma.
Rateau övergick emellertid snart nog
till att uteslutande använda vatten som
värmeupptagande medium i stället för vatten + tackjärn. Figurerna 763—765 visa en
dylik nyare utföringsform. Behållaren utgöres av en stor liggande cylinder avdelad
i tvenne rum med en något kupig horisontell skiljevägg. Vardera av dessa rum fy lies
till större delen med hett vatten. Laddningsångan inströmmar från A genom ett
antal relativt vida rör, vilka äro försedda med ett antal mindre hål och dessutom
