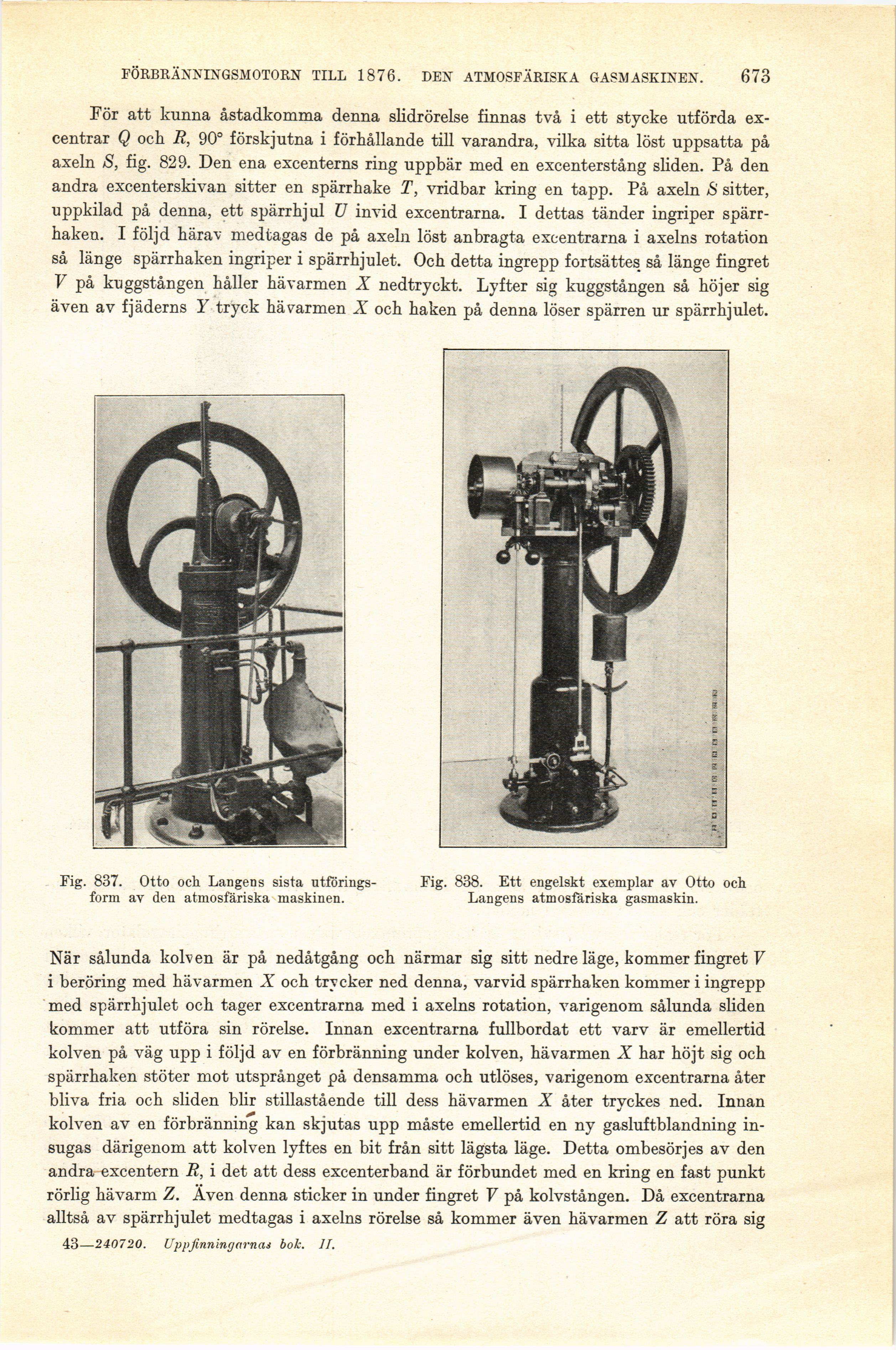

FÖRBRÄNNINGSMOTORN TILL 1876. DEN ATMOSFÄRISKA GASMASKINEN. 673
För att kunna åstadkomma denna slidrörelse finnas två i ett stycke utförda
ex-centrar Q och R, 90° förskjutna i förhållande till varandra, vilka sitta löst uppsatta på
axeln S, fig. 829. Den ena excenterns ring uppbär med en excenterstång sliden. På den
andra excenterskivan sitter en spärrhake T, vridbar kring en tapp. På axeln Å sitter,
uppkilad på denna, ett spärr hjul U invid excentrarna. I dettas tänder ingriper
spärrhaken. I följd härav medtagas de på axeln löst anbragta excentrarna i axelns rotation
så länge spärrhaken ingriper i spärrhjulet. Och detta ingrepp fortsättes så länge fingret
V på kuggstången håller hävarmen X nedtryckt. Lyfter sig kuggstången så höjer sig
även av fjäderns Y tryck hävarmen X och haken på denna löser spärren ur spärrhjulet.
Fig. 837. Otto och Lan gens sista
utförings-form av den atmosfäriska maskinen.
Fig. 838. Ett engelskt exemplar av Otto och
Langens atmosfäriska gasmaskin.
När sålunda kolven är på nedåtgång och närmar sig sitt nedre läge, kommer fingret 7
i beröring med hävarmen X och trycker ned denna, varvid spärrhaken kommer i ingrepp
med spärrhjulet och tager excentrarna med i axelns rotation, varigenom sålunda sliden
kommer att utföra sin rörelse. Innan excentrarna fullbordat ett varv är emellertid
kolven på väg upp i följd av en förbränning under kolven, hävarmen X har höjt sig och
spärrhaken stöter mot utsprånget på densamma och utlöses, varigenom excentrarna åter
bliva fria och sliden blir stillastående till dess hävarmen X åter tryckes ned. Innan
kolven av en förbränning kan skjutas upp måste emellertid en ny gasluftblandning
insugas därigenom att kolven lyftes en bit från sitt lägsta läge. Detta ombesörjes av den
andra excentern R, i det att dess excenterband är förbundet med en kring en fast punkt
rörlig hävarm Z. Även denna sticker in under fingret V på kolvstången. Då excentrarna
alltså av spärr hjulet medtagas i axelns rörelse så kommer även hävarmen Z att röra sig
43—240720. Uppfinningarnas bok. II.
