698
FÖRBRÄNNINGSMOTORN.
hör så småningom. Pumpkolven vänder snart och börjar ett insugningsslag, under det
att arbetskolven fortsätter kompressionen till slutet av sitt slag varest gaserna
antändas och förbrinna, varpå expansionsslaget börjar och fortsätter till dess galleriet åter
öppnas. Förloppet i de två cylindrarna återgives i fig. 873 och 874, varest motsvarande
punkter äro betecknade med lika bokstäver. Arbetscylinderns egendomliga form, med
det långsträckta, koniska kompressionsrummet, är dikterad av strävan att få den
inströmmande gasluftblandningen att utbreda sig över hela cylinderarean för att såsom
en kolv utblåsa i cylindern kvarstående förbränningsprodukter genom galleriet.
Insug-ningen i pumpcylindern reglerades av en slid, vilken även reglerade tändningen, som
åstadkoms med tändlåga. En fotografisk bild av maskinen återgives i fig. 875. Denna

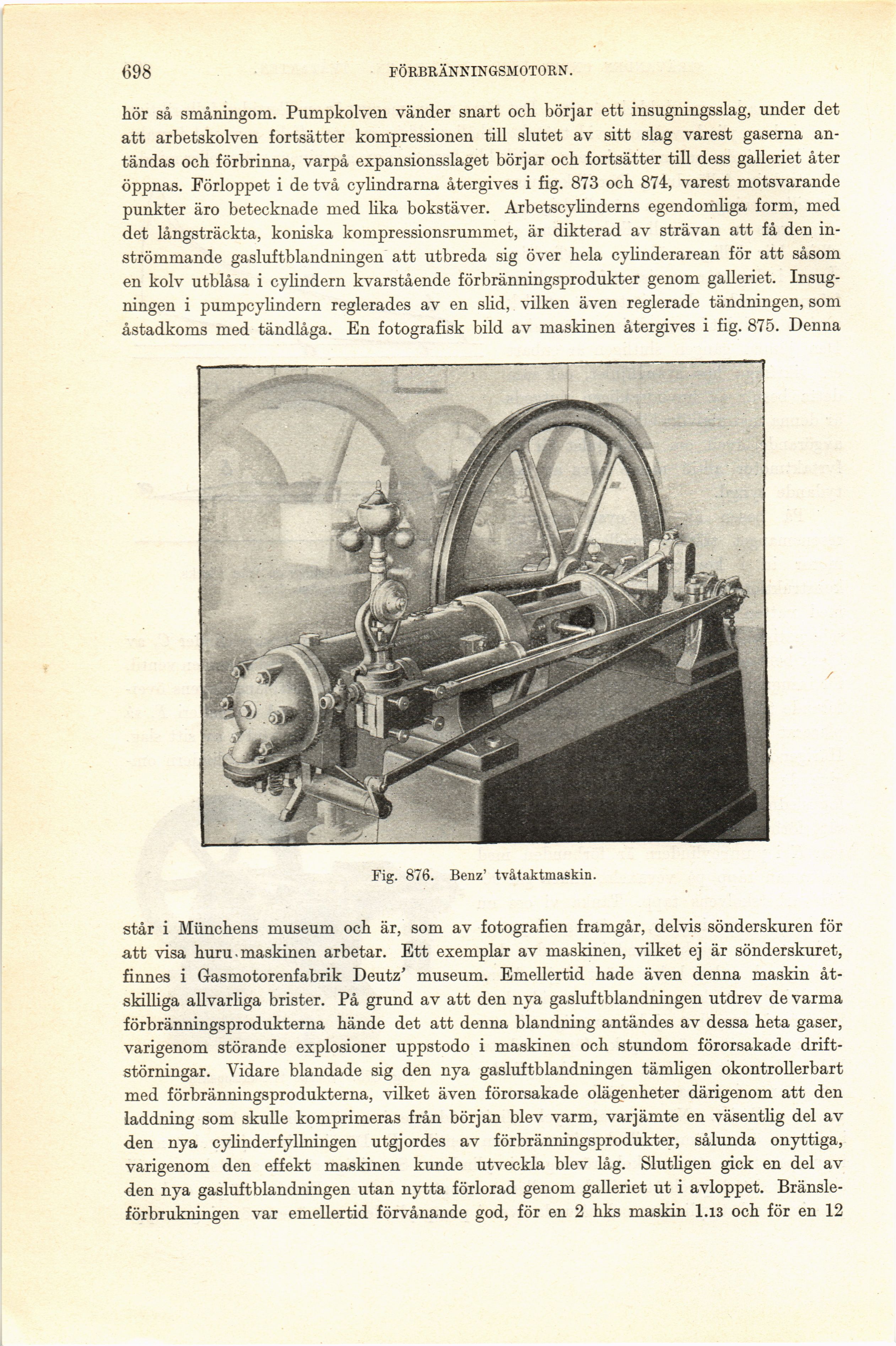

Fig. 876. Benz’ tvåtaktmaskin.
står i Münchens museum och är, som av fotografien framgår, delvis sönderskuren för
att visa huru. maskinen arbetar. Ett exemplar av maskinen, vilket ej är sönderskuret,
finnes i Gasmotorenfabrik Deutz’ museum. Emellertid hade även denna maskin
åtskilliga allvarliga brister. På grund av att den nya gasluftblandningen utdrev de varma
förbränningsprodukterna hände det att denna blandning antändes av dessa heta gaser,
varigenom störande explosioner uppstodo i maskinen och stundom förorsakade
driftstörningar. Vidare blandade sig den nya gasluftblandningen tämligen okontrollerbart
med förbränningsprodukterna, vilket även förorsakade olägenheter därigenom att den
laddning som skulle komprimeras från början blev varm, varjämte en väsentlig del av
den nya cylinderfyllningen utgjordes av förbränningsprodukter, sålunda onyttiga,
varigenom den effekt maskinen kunde utveckla blev låg. Slutligen gick en del av
den nya gasluftblandningen utan nytta förlorad genom galleriet ut i avloppet.
Bränsleförbrukningen var emellertid förvånande god, för en 2 hks maskin 1.13 och för en 12
