724
FÖRBRÄNNINGSMOTORN.

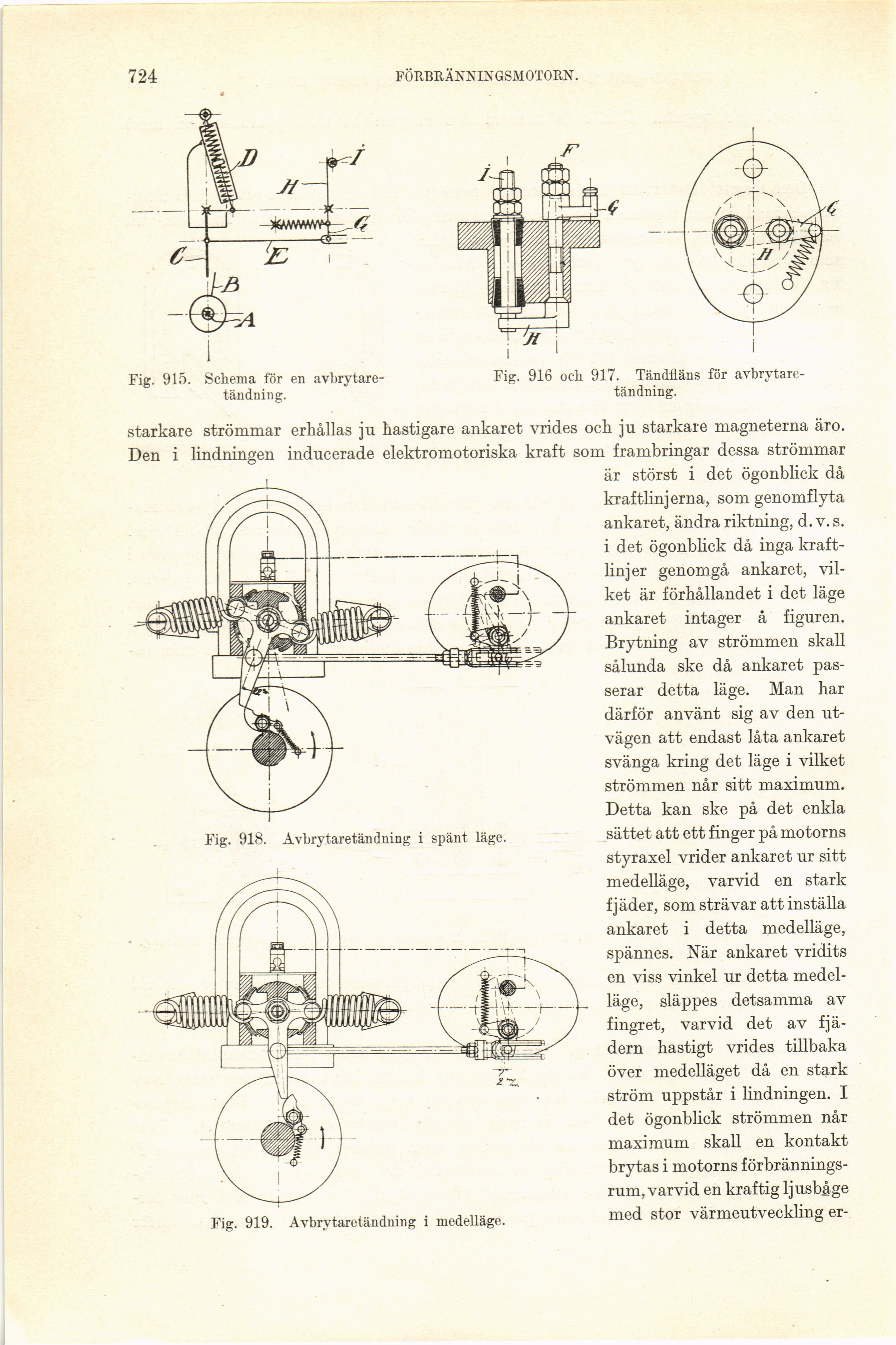

Fig. 915. Schema för en
avbrytare-tändning.
Fig. 916 och 917. Tändfläns för
avbrytare-tändning.
starkare strömmar erhållas ju hastigare ankaret vrides och ju starkare magneterna äro.
Den i lindningen inducerade elektromotoriska kraft som frambringar dessa strömmar
är störst i det ögonblick då
kraftlinjerna, som genomflyta
ankaret, ändra riktning, d. v. s.
i det ögonblick då inga
kraftlinjer genomgå ankaret,
vilket är förhållandet i det läge
ankaret intager å figuren.
Brytning av strömmen skall
sålunda ske då ankaret
passerar detta läge. Man har
därför använt sig av den
utvägen att endast låta ankaret
svänga kring det läge i vilket
strömmen når sitt maximum.
Detta kan ske på det enkla
sättet att ett finger på motorns
styraxel vrider ankaret ur sitt
medelläge, varvid en stark
fjäder, som strävar att inställa
ankaret i detta medelläge,
spännes. När ankaret vridits
en viss vinkel ur detta
medelläge, släppes detsamma av
fingret, varvid det av
fjädern hastigt vrides tillbaka
över medelläget då en stark
ström uppstår i lindningen. I
det ögonblick strömmen når
maximum skall en kontakt
brytas i motorns
förbrännings-rum, varvid en kraftig ljusbåge
med stor värmeutveckling er-
Fig. 918. Avbrytaretändning i spänt läge.
Fig. 919. Avbrytaretändning i medelläge.
