KYLTEKNIK. NYARE FÖRSLAG.
1015
Vi skola nu betrakta generatorns och absorbatorns samarbete. Vi tänka oss att i
generatorns övre del även inkommer vätgas. Huru detta sker skola vi strax finna.
Ammoniakvätskan utbreder sig i en porös fyllning i generatorn och avdunstar allt mer
ju längre densamma nedkommer i generatorn, genom att från omgivningen upptaga
värme. Så som lätt inses, måste i samtliga kärl och rörledningar råda ungefär samma
tryck, då ju det hela är ett öppet rörsystem utan några andra avstängningsanordningar
än små vätskespärr. I generatorns övre del är detta tryck lika med vätgasens tryck,
men i generatorns nedre del är samma tryck lika med vätgasens och ammoniakångans
tryck tillsammans. Detta beror därpå, att allt eftersom ammoniak avdunstar expanderar
vätgasen och sänker sitt tryck med
samma belopp som ammoniakångans
tryck ökar, ett ganska vanligt fenomen,
vilket vi dagligen iakttaga då ångorna
från en kastrull med kokande vatten
stiga upp i den omgivande luften. Nu
är emellertid vätgas specifikt lättare
än en blandning av ammoniakånga och
vätgas. Detta har till följd att allt
efter som ammoniakhalten i vätgasen
ökar så strävar denna blandning att
sjunka nedåt i generatorn.
Tänka vi oss nu att en cirkulation
förefinnes mellan generator och
absor-bator ■— vi skola strax finna att en
dylik ovillkorligen uppstår — så
kommer blandningen av ammoniakånga och
vätgas att genom röret R ingå i
absor-batorn. Där mötes gasblandningen av
nedsilande vatten och då ammoniak
med stor begärlighet löses i kallt
vatten upptager vattnet så mycket
ammoniak att detsamma vid den rådande
temperaturen blir mättat därmed. Men
så fort gasblandningens halt av ammoniakånga minskar och sålunda densamma blir
rikare på vätgas blir blandningen specifikt lättare och strävar att stiga uppåt i
absor-batorkärlet B. Ju högre gasblandningen kommer, ju ammoniakfattigare är vattnet och
ju livligare absorberas i gasblandningen kvarvarande ammoniakånga. I absorbatorns
övre del, varest nästan alldeles rent vatten inkommer, absorberas sista resterna av
ammoniakånga och vi hava i det närmaste ren vätgas. Vi finna härav att vätgasen har en
strävan att på grund av ändringarna i specifik vikt cirkulera mellan absorbator och
generator. Den rena vätgasen utgår även från absorbatorns övre del genom röret S
till en temperaturutväxlare T och från denna genom röret U till generatorns övre del,
varigenom ett slutet cirkulationssystem uppstår. I temperaturutväxlaren T strömmar
den från generatorn kommande kalla ammoniak-vätgas-blandningen i motström mot
den från absorbatorn kommande mindre kalla vätgasen, varför vätgasen inkommer
i generatorn med en temperatur som ej är mycket högre än dennas. Till denna
strömning bidrager även att generatorn A har lägre temperatur än absorbatorn B.

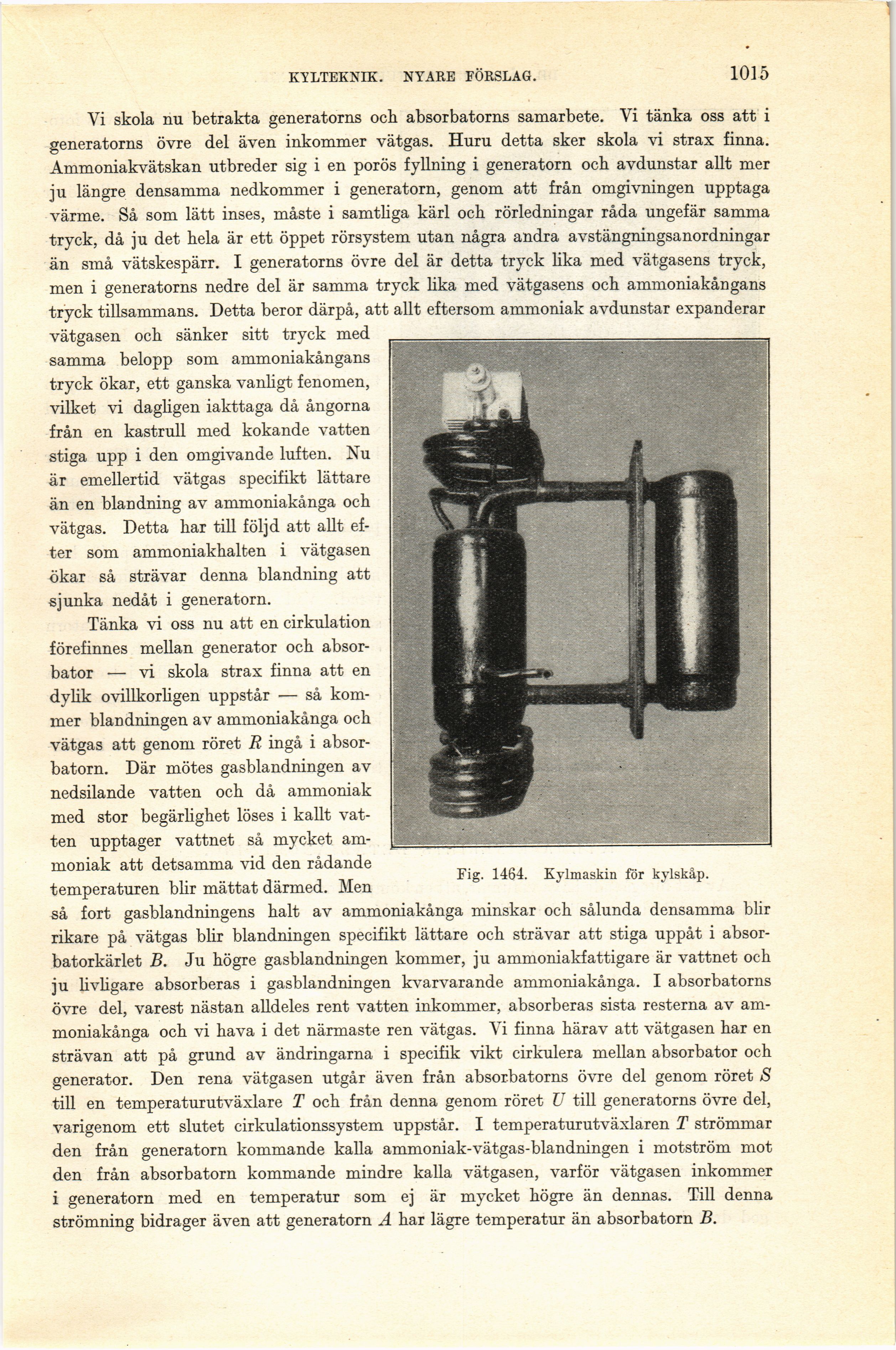

Fig. 1464. Kylmaskin för kylskåp.
