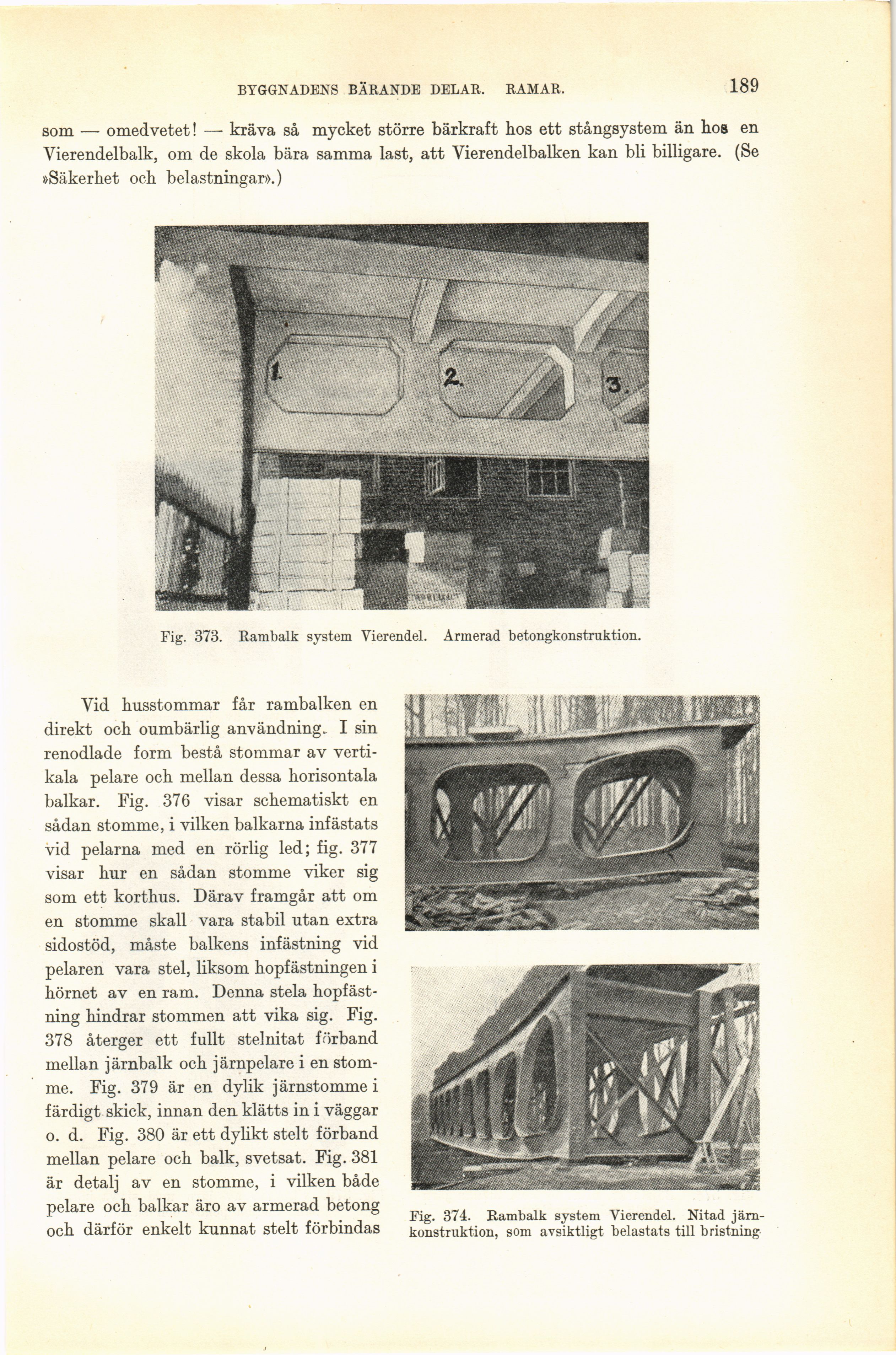

BYGGNADENS BÄRANDE DELAR. RAMAR.
189
som — omedvetet! — kräva så mycket större bärkraft hos ett stångsystem än hos en
Vierendelbalk, om de skola bära samma last, att Vierendelbalken kan bli billigare. (Se
»Säkerhet och belastningar».)
Fig. 373. Rambalk system Vierendel. Armerad betongkonstruktion.
Vid husstommar får rambalken en
direkt och oumbärlig användning.. I sin
renodlade form bestå stommar av
vertikala pelare och mellan dessa horisontala
balkar. Fig. 376 visar schematiskt en
sådan stomme, i vilken balkarna infästats
vid pelarna med en rörlig led; fig. 377
visar hur en sådan stomme viker sig
som ett korthus. Därav framgår att om
en stomme skall vara stabil utan extra
sidostöd, måste balkens infästning vid
pelaren vara stel, liksom hopfästningen i
hörnet av en ram. Denna stela
hopfästning hindrar stommen att vika sig. Fig.
378 återger ett fullt stelnitat förband
mellan järnbalk och järnpelare i en
stomme. Fig. 379 är en dylik järnstomme i
färdigt skick, innan den klätts in i väggar
o. d. Fig. 380 är ett dylikt stelt förband
mellan pelare och balk, svetsat. Fig. 381
är detalj av en stomme, i vilken både
pelare och balkar äro av armerad betong
och därför enkelt kunnat stelt förbindas
Fig. 374. Rambalk system Vierendel. Nitad
järnkonstruktion, som avsiktligt belastats till bristning
