yrkesarbetet än är lämnar den dock blott en ofullständig bild av de olika
elementarrörelserna i en operation. Därför har Gilbreth för att iakttaga
serieföljden i en arbetares rörelser fäst en liten elektrisk lampa vid hans
hand eller någon annan del av kroppen, vars förflyttning han vill
undersöka. Därigenom avtecknar sig gången av rörelserna mycket tydligt på
filmen såsom en lysande linje. Och genom att fotografera med
stereoskopkamera kan man få en bild av rörelsen i tre dimensioner, längd, djup
och bredd. För att kronometrera tiden för rörelsen insätter man en
strömbrytare i strömledningen till lampan; i stället för en regelbunden linje
får man då en rad av ljuspunkter som avteckna sig med regelbundna
mellanrum på filmen. Då man känner antalet blinkningar pr sekund kan
man lätt beräkna hur fort arbetet går och tiden för att det skall bli
färdigt. Inregistrerandet av rörelsernas riktning sker av lampan själv
genom att den hastigt flammar upp och sedan långsamt slocknar; därvid
avteckna sig ljuspunkterna svagt avtonande framåt och intensivt skarpa
baktill och anvisa sålunda riktningen mycket tydligare än den traditionella
pilen.
For att på lämpligt satt undersöka ljusstrimman vid en yrkesrörelse
(maskinskrivning, pianospelning eller skärning i trä) använder Gilbreth
stereoskopet. Men då man skall framställa en film inför ett större
auditorium ställer det sig allt for dyrbart att förse varje åskådare med ett
stereoskop, och Gilbreth har övervunnit denna svårighet på följande
sätt. Han betraktar ljusbilden av en rörelse i stereoskopet och förfärdigar
därvid av metalltrådar en modell som
 |

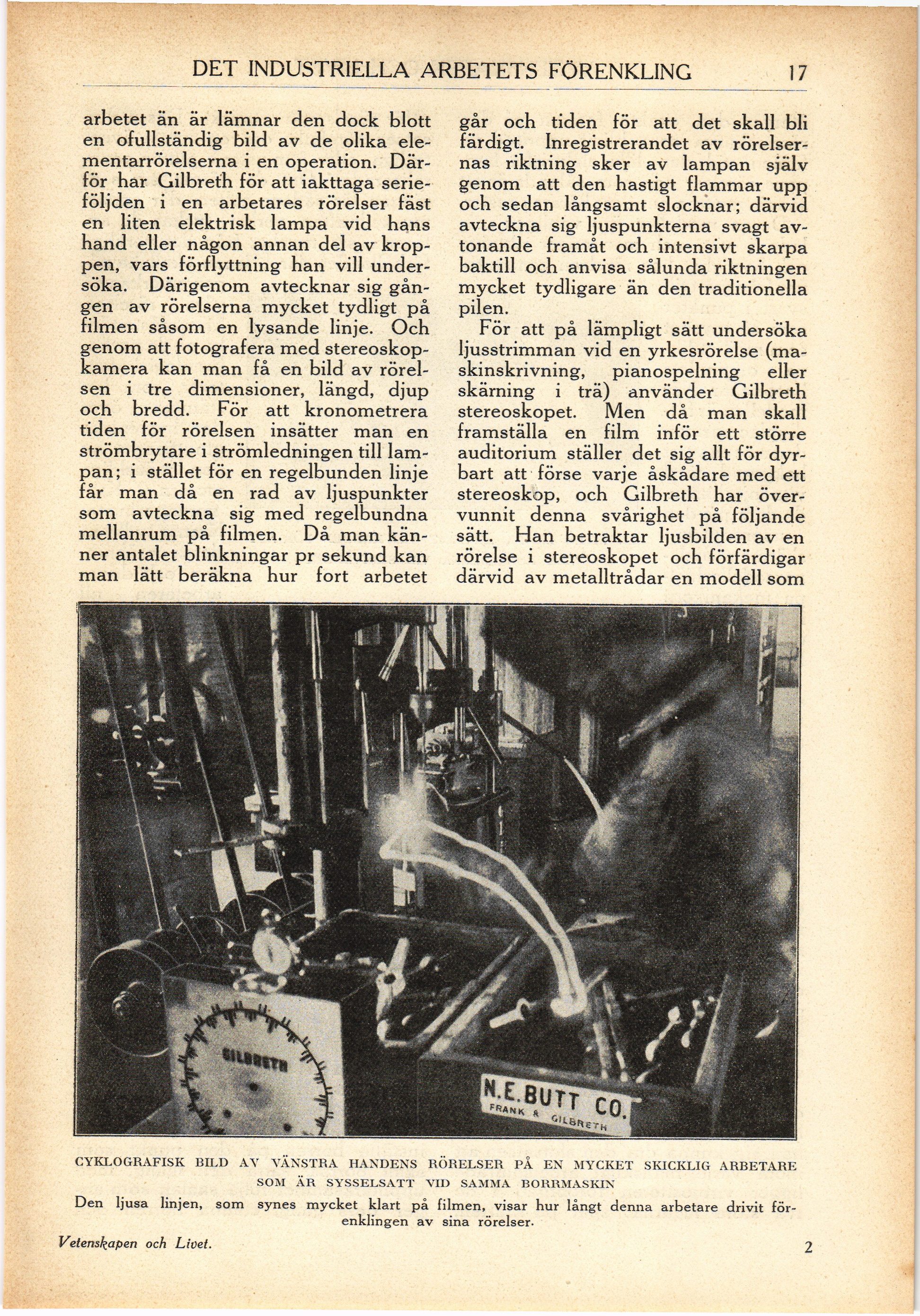

| CYKLOGRAFISK BILD AV VÄNSTRA HANDENS RÖRELSER PÅ EN MYCKET SKICKLIG ARBETARE SOM ÄR SYSSELSATT VID SAMMA BORRMASKIN Den ljusa linjen, som synes mycket klart på filmen, visar hur långt denna arbetare drivit förenklingen av sina rörelser. |
