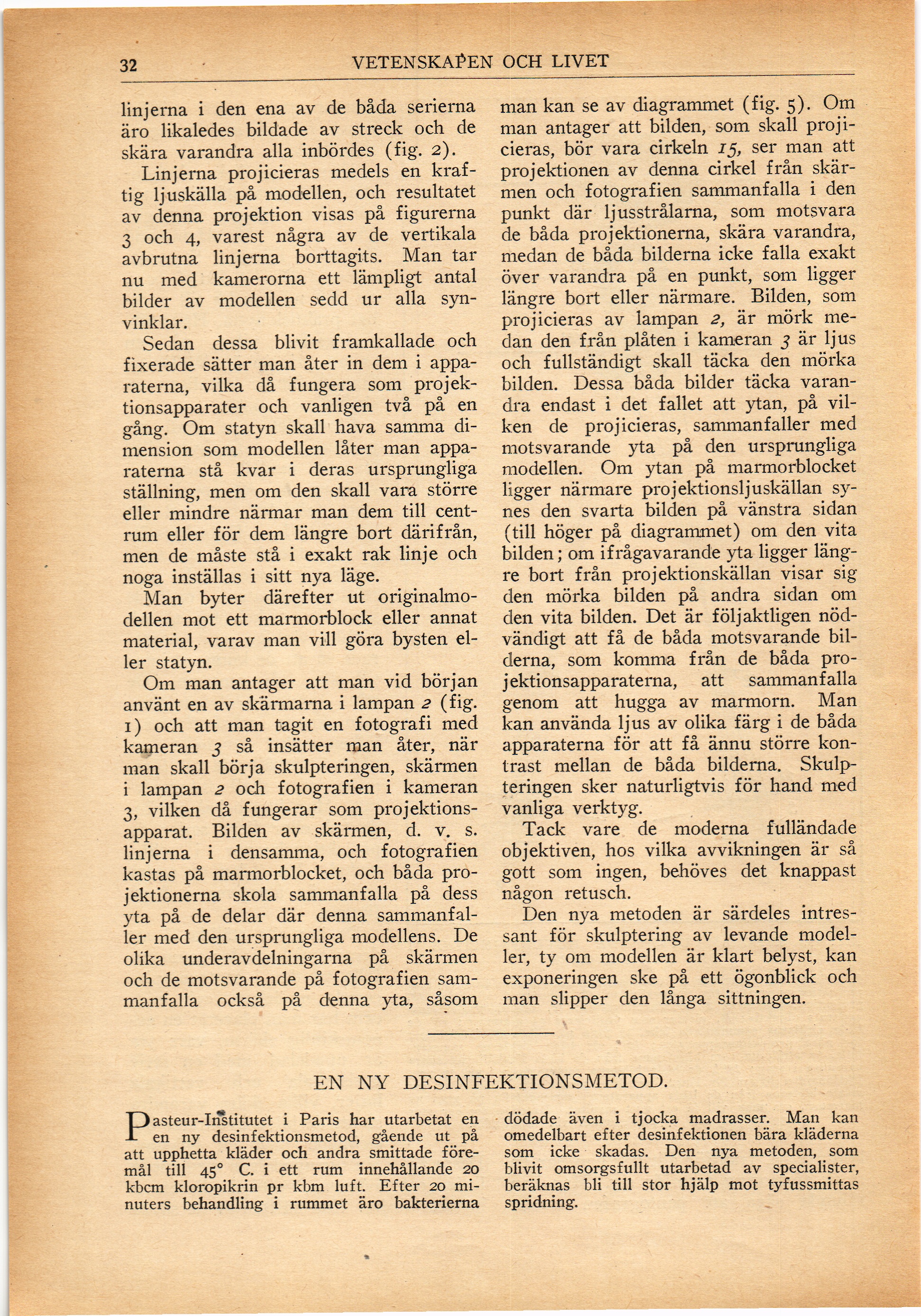

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

32

VETENSKAPEN OCH LIVET

linjerna i den ena av de båda serierna
äro likaledes bildade av streck och de
skära varandra alla inbördes (fig. 2).

Linjerna projicieras medels en
kraftig ljuskälla på modellen, och resultatet
av denna projektion visas på figurerna
3 och 4, varest några av de vertikala
avbrutna linjerna borttagits. Man tar
nu med kamerorna ett lämpligt antal
bilder av modellen sedd ur alla
synvinklar.

Sedan dessa blivit framkallade och
fixerade sätter man åter in dem i
apparaterna, vilka då fungera som
projektionsapparater och vanligen två på en
gång. Om statyn skall hava samma
dimension som modellen låter man
apparaterna stå kvar i deras ursprungliga
ställning, men om den skall vara större
eller mindre närmar man dem till
centrum eller för dem längre bort därifrån,
men de måste stå i exakt rak linje och
noga inställas i sitt nya läge.

Man byter därefter ut
originalmodellen mot ett marmorblock eller annat
material, varav man vill göra bysten
eller statyn.

Om man antager att man vid början
använt en av skärmarna i lampan 2 (fig.
1) och att man tagit en fotografi med
kameran 3 så insätter man åter, när
man skall börja skulpteringen, skärmen
i lampan 2 och fotografien i kameran
3, vilken då fungerar som
projektionsapparat. Bilden av skärmen, d. v. s.
linjerna i densamma, och fotografien
kastas på marmorblocket, och båda
projektionerna skola sammanfalla på dess
yta på de delar där denna
sammanfaller med den ursprungliga modellens. De
olika underavdelningarna på skärmen
och de motsvarande på fotografien
sammanfalla också på denna yta, såsom

man kan se av diagrammet (fig. 5). Om
man antager att bilden, som skall
projicieras, bör vara cirkeln 15, ser man att
projektionen av denna cirkel från
skärmen och fotografien sammanfalla i den
punkt där ljusstrålarna, som motsvara
de båda projektionerna, skära varandra,
medan de båda bilderna icke falla exakt
över varandra på en punkt, som ligger
längre bort eller närmare. Bilden, som
projicieras av lampan 2, är mörk
medan den från plåten i kameran 3 är ljus
och fullständigt skall täcka den mörka
bilden. Dessa båda bilder täcka
varandra endast i det fallet att ytan, på
vilken de projicieras, sammanfaller med
motsvarande yta på den ursprungliga
modellen. Om ytan på marmorblocket
ligger närmare projektionsljuskällan
synes den svarta bilden på vänstra sidan
(till höger på diagrammet) om den vita
bilden; om ifrågavarande yta ligger
längre bort från projektionskällan visar sig
den mörka bilden på andra sidan om
den vita bilden. Det är följaktligen
nödvändigt att få de båda motsvarande
bilderna, som komma från de båda
projektionsapparaterna, att sammanfalla
genom att hugga av marmorn. Man
kan använda ljus av olika färg i de båda
apparaterna för att få ännu större
kontrast mellan de båda bilderna.
Skulpteringen sker naturligtvis för hand med
vanliga verktyg.

Tack vare de moderna fulländade
objektiven, hos vilka avvikningen är så
gott som ingen, behöves det knappast
någon retusch.

Den nya metoden är särdeles
intressant för skulptering av levande
modeller, ty om modellen är klart belyst, kan
exponeringen ske på ett ögonblick och
man slipper den långa sittningen.

EN NY DESINFEKTIÖNSMETOD.

Pasteur-Institutet i Paris har utarbetat en
en ny desinfektionsmetod, gående ut på
att upphetta kläder och andra smittade
föremål till 450 C. i ett rum innehållande 20
kbcm kloropikrin pr kbm luft. Efter 20
minuters behandling i rummet äro bakterierna

dödade även i tjocka madrasser. Man kan
omedelbart efter desinfektionen bära kläderna
som icke skadas. Den nya metoden, som
blivit omsorgsfullt utarbetad av specialister,
beräknas bli till stor hjälp mot tyfussmittas
spridning.
