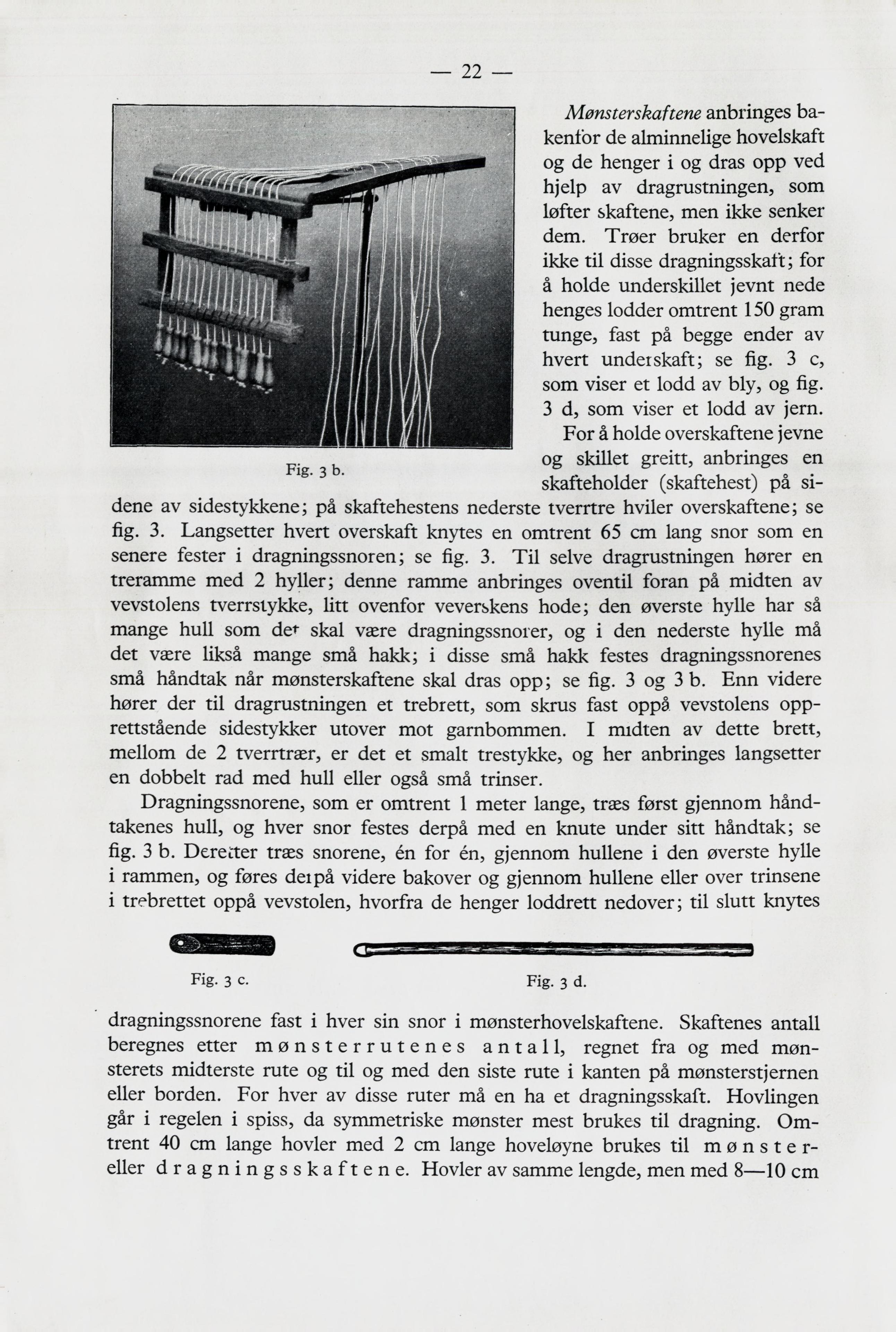

— 22 —
Mønsterskaftene anbringes
bakenfor de alminnelige hovelskaft
og de henger i og dras opp ved
hjelp av dragrustningen, som
løfter skaftene, men ikke senker
dem. Trøer bruker en derfor
ikke til disse dragningsskaft; for
å holde underskillet jevnt nede
henges lodder omtrent 150 gram
tunge, fast på begge ender av
hvert under skaft; se fig. 3 c,
som viser et lodd av bly, og fig.
3 d, som viser et lodd av jern.
For å holde overskaftene jevne
og skillet greitt, anbringes en
skafteholder (skaftehest) på
sidene av sidestykkene; på skaftehestens nederste tverrtre hviler overskaftene; se
fig. 3. Langsetter hvert overskaft knytes en omtrent 65 cm lang snor som en
senere fester i dragningssnoren; se fig. 3. Til selve dragrustningen hører en
treramme med 2 hyller; denne ramme anbringes oventil foran på midten av
vevstolens tverrstykke, litt ovenfor veverskens hode; den øverste hylle har så
mange hull som det skal være dragningssnorer, og i den nederste hylle må
det være likså mange små hakk; i disse små hakk festes dragningssnorenes
små håndtak når mønsterskaftene skal dras opp; se fig. 3 og 3 b. Enn videre
hører der til dragrustningen et trebrett, som skrus fast oppå vevstolens
opp-rettstående sidestykker utover mot garnbommen. I midten av dette brett,
mellom de 2 tverrtrær, er det et smalt trestykke, og her anbringes langsetter
en dobbelt rad med hull eller også små trinser.
Dragningssnorene, som er omtrent 1 meter lange, træs først gjennom
hånd-takenes hull, og hver snor festes derpå med en knute under sitt håndtak; se
fig. 3 b. Dereiter træs snorene, én for én, gjennom hullene i den øverste hylle
i rammen, og føres deipå videre bakover og gjennom hullene eller over trinsene
i trebrettet oppå vevstolen, hvorfra de henger loddrett nedover; til slutt knytes
Fig. 3 c. Fig. 3 d.
dragningssnorene fast i hver sin snor i mønsterhovelskaftene. Skaftenes antall
beregnes etter mønsterrutenes antall, regnet fra og med
mønsterets midterste rute og til og med den siste rute i kanten på mønsterstjernen
eller borden. For hver av disse ruter må en ha et dragningsskaft. Hovlingen
går i regelen i spiss, da symmetriske mønster mest brukes til dragning.
Omtrent 40 cm lange hovler med 2 cm lange hoveløyne brukes til
mønstereller dragningsskaftene. Hovler av samme lengde, men med 8—10 cm
Fig. 3 b.
