Snor fra underveksel
til vippens hempe

Overveksel

Underveksel

— 24 —

Snor fra vippe til
overskatt

Overskaft

Hovel

Underskaft

Snor fra underskaft til
overvekslingens hempe

Snor fra overveksel til
trøens hempe

Snor fra underveksel til
trøens hempe

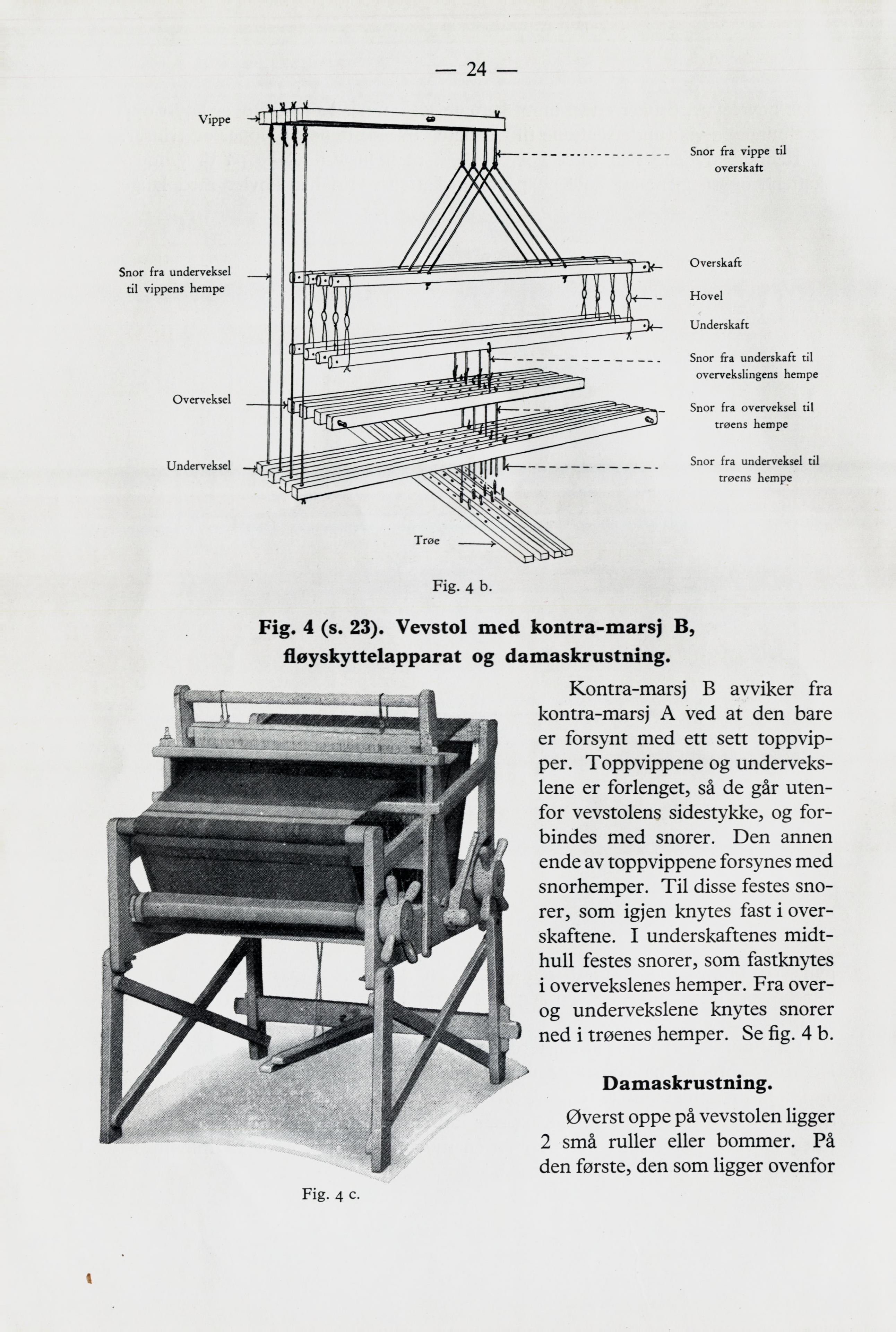

Fig. 4 b.

Fig. 4 (s. 23). Vevstol med kontra-marsj B,
fløyskyttelapparat og damaskrustning.

Kontra-marsj B avviker fra
kontra-marsj A ved at den bare
er forsynt med ett sett
toppvipper. Toppvippene og
underveks-lene er forlenget, så de går
utenfor vevstolens sidestykke, og
forbindes med snorer. Den ånnen
ende av toppvippene forsynes med
snorhemper. Til disse festes
snorer, som igjen knytes fast i
over-skaftene. I underskaftenes
midthull festes snorer, som fastknytes
i overvekslenes hemper. Fra
over-og undervekslene knytes snorer
ned i trøenes hemper. Se fig. 4 b.

Fig. 4 c.

Damaskrustning.

Øverst oppe på vevstolen ligger
2 små ruller eller bommer. På
den første, den som ligger ovenfor
