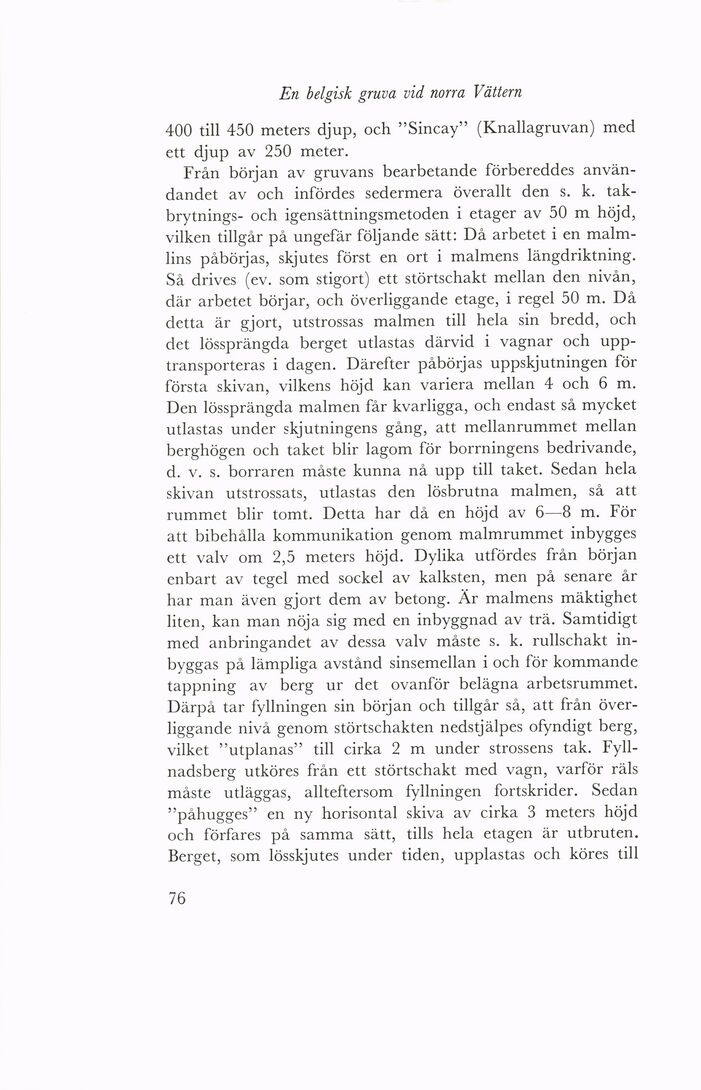

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

En belgisk gruva vid norra Vättern

400 till 450 meters djup, och "Sincay" (Knallagruvan) med
ett djup av 250 meter.

Från början av gruvans bearbetande förbereddes
användandet av och infördes sedermera överallt den s. k.
tak-brytnings- och igensättningsmetoden i etager av 50 m höjd,
vilken tillgår på ungefär följande sätt: Då arbetet i en
malmlins påbörjas, skjutes först en ort i malmens längdriktning.
Så drives (ev. som stigort) ett störtschakt mellan den nivån,
där arbetet börjar, och överliggande etage, i regel 50 m. Då
detta är gjort, utstrossas malmen till hela sin bredd, och
det lössprängda berget utlastas därvid i vagnar och
upptransporteras i dagen. Därefter påbörjas uppskjutningen för
första skivan, vilkens höjd kan variera mellan 4 och 6 m.
Den lössprängda malmen får kvarligga, och endast så mycket
utlastas under skjutningens gång, att mellanrummet mellan
berghögen och taket blir lagom för borrningens bedrivande,
d. v. s. borraren måste kunna nå upp till taket. Sedan hela
skivan utstrossats, utlastas den lösbrutna malmen, så att
rummet blir tomt. Detta har då en höjd av 6—8 m. För
att bibehålla kommunikation genom malmrummet inbygges
ett valv om 2,5 meters höjd. Dylika utfördes från början
enbart av tegel med sockel av kalksten, men på senare år
har man även gjort dem av betong. Ar malmens mäktighet
liten, kan man nöja sig med en inbyggnad av trä. Samtidigt
med anbringandet av dessa valv måste s. k. rullschakt
inbyggas på lämpliga avstånd sinsemellan i och för kommande
tappning av berg ur det ovanför belägna arbetsrummet.
Därpå tar fyllningen sin början och tillgår så, att från
överliggande nivå genom störtschakten nedstjälpes ofyndigt berg,
vilket "utplanas" till cirka 2 m under strossens tak.
Fyllnadsberg utköres från ett störtschakt med vagn, varför räls
måste utläggas, allteftersom fyllningen fortskrider. Sedan
"påhugges" en ny horisontal skiva av cirka 3 meters höjd
och förfares på samma sätt, tills hela etagen är utbruten.
Berget, som lösskjutes under tiden, upplastas och köres till

76
