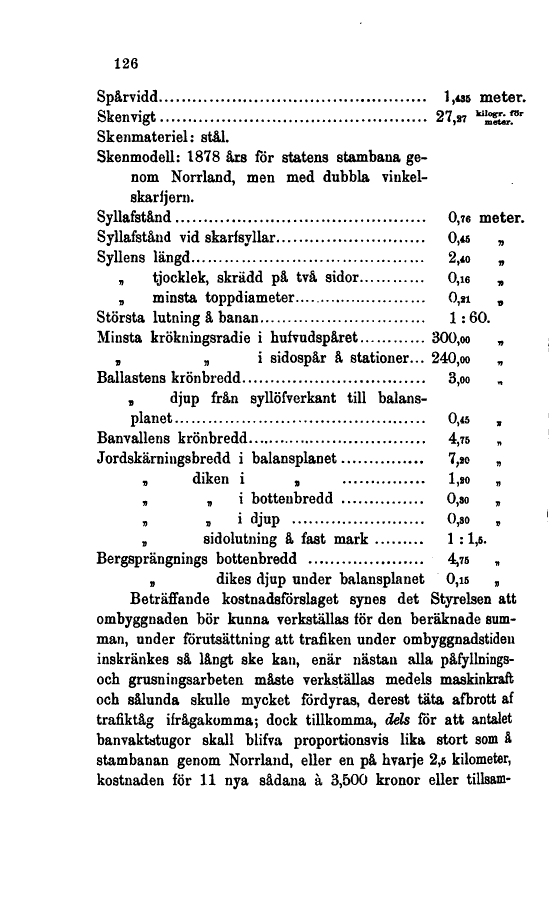

Spårvidd............................................ 1,435 meter.
Skenvigt............................................ 27,27 “SE,!®8,
Skenmateriel: stål.
Skenmodell: 1878 års for statens stambana
genom Norrland, men med dubbla
vinkel-skarfjern.
Syllafstånd........................................... 0,76 meter.
Syllafstånd vid skarfsvllar........................... 0,45 „
Syllens längd......................................... 2,40 „
„ tjocklek, skrädd på två sidor.................... 0,i6 „
„ minsta toppdiameter.............................. 0,21 „
Största lutning å banan............................ 1 : 60.
Minsta krökningsradie i hufvudspåret............... 300,oo „
„ „ i sidospår å stationer... 240,oo „
Ballastens krönbredd............................... 3,oo
„ djup från syllöfverkant till
balansplanet .......................................... 0,45 *
Banvallens krönbredd.................................. 4,75 „
Jordskärningsbredd i balansplanet.................. 7,20 „
d diken i „ 1,20 „
* „ i bottenbredd ................... 0,so „
» 9 i djup .................... 0,30 „
„ sidolutning å fast mark 1 :1,5.
Bergsprängnings bottenbredd .......................... 4,75 *
% dikes djup under balansplanet 0,15 „
Beträffande kostnadsförslaget synes det Styrelsen att
ombyggnaden bör kunna verkställas för den beräknade
summan, under förutsättning att trafiken under ombyggnadstiden
inskränkes så långt ske kan, enär nästan alla
påfyllnings-och grusningsarbeten måste verkställas medels maskinkraft
och sålunda skulle mycket fördyras, derest täta afbrott af
trafiktåg ifrågakomma; dock tillkomma, dels för att antalet
banvaktatugor skall blifva proportionsvis lika stort som å
stambanan genom Norrland, eller en på hvarje 2,5 kilometer,
kostnaden för 11 nya sådana å 3,500 kronor eller tillsam-
