Elektriska maskiner
864

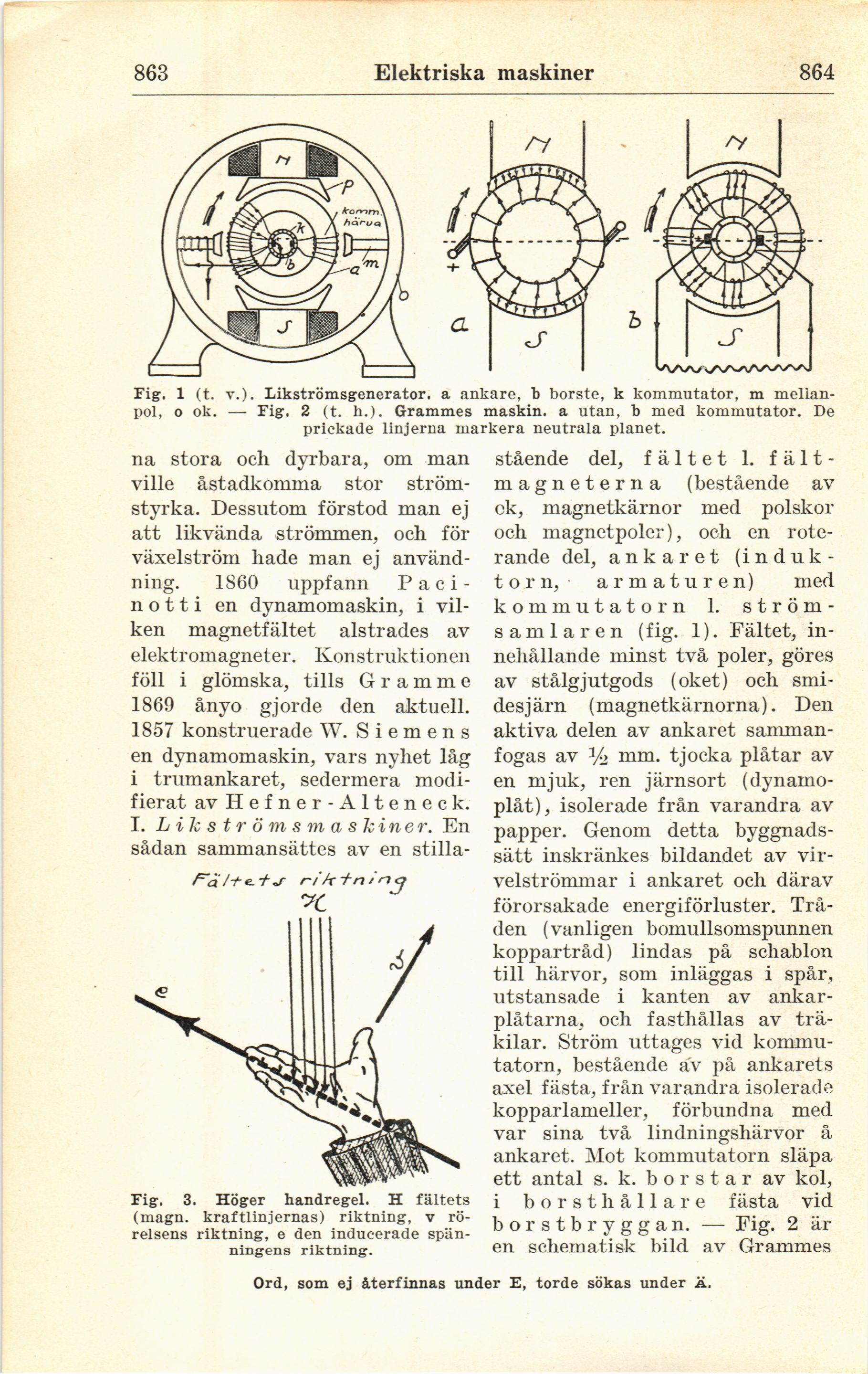

Fig. 1 (t. v.). Likströmsgenerator, a ankare, b borste, k kommutator, m
melian-pol, o ok. — Fig. 2 (t. h.). Grammes maskin, a utan, b med kommutator. De
prickade linjerna markera neutrala planet.
na stora och dyrbara, om man
ville åstadkomma stor
strömstyrka. Dessutom förstod man ej
att likvända strömmen, och för
växelström hade man ej
användning. 1860 uppfann P a c i
-n o 11 i en dynamomaskin, i
vilken magnetfältet alstrades av
elektromagneter. Konstruktionen
föll i glömska, tills G r am m e
1869 ånyo gjorde den aktuell.
1857 konstruerade W. Siemens
en dynamomaskin, vars nyhet låg
i trumankaret, sedermera
modifierat avHefner-Alteneck.
I. L i k s t r ö m s m a skiner. En
sådan sammansättes av en stilla-
Fig. 3. Höger handregel. H fältets
(magn. kraftlinjernas) riktning, v
rörelsens riktning, e den inducerade
spän-ningens riktning.
stående del, fältet 1.
fält-magneterna (bestående av
ok, magnetkärnor med polskor
och magnetpoler), och en
roterande del, ankaret
(induk-t o r n, armaturen) med
kommutator n L
strömsamlaren (fig. 1). Fältet,
innehållande minst två poler, göres
av stälgjutgods (oket) och
smidesjärn (magnetkärnorna). Den
aktiva delen av ankaret
sammanfogas av % mm. tjocka plåtar av
en mjuk, ren järnsort
(dynamo-plåt), isolerade från varandra av
papper. Genom detta
byggnadssätt inskränkes bildandet av
vir-velströmmar i ankaret och därav
förorsakade energiförluster.
Tråden (vanligen bomullsomspunnen
koppartråd) lindas på schablon
till härvor, som inläggas i spår,
utstansade i kanten av
ankarplåtarna, och fasthållas av
träkilar. Ström uttages vid
kommu-tatorn, bestående äv på ankarets
axel fästa, från varandra isolerade
kopparlameller, förbundna med
var sina två lindningshärvor å
ankaret. Mot kommutatorn släpa
ett antal s. k. borstar av kol,
i borst hålla re fästa vid
borstbryggan. — Fig. 2 är
en schematisk bild av Grammes
Ord, som ej återfinnas under E, torde sökas under ä.
