877
Elektriska maskiner
878

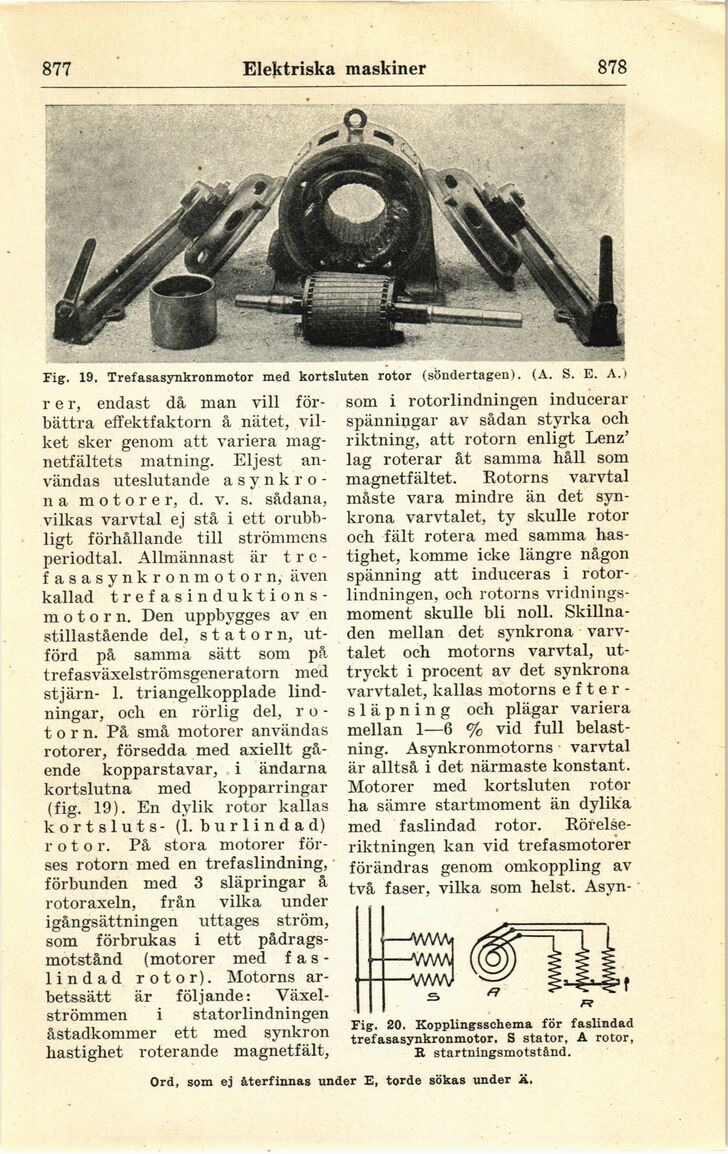

Fig. 19. Trefasasynkronmotor med kortsluten rotor (söndertagen). (A. S. E. A.)
r e r, endast då man vill
förbättra effektfaktorn å nätet,
vilket sker genom att variera
magnetfältets matning. Eljest
användas uteslutande
asynkrona motorer, d. v. s. sådana,
vilkas varvtal ej stå i ett
orubbligt förhållande till strömmens
periodtal. Allmännast är t r c
-fasasynkronmotorn, även
kallad
trefasinduktions-motorn. Den uppbygges av en
stillastående del, s t a t o r n,
utförd på samma sätt som på
trefasväxelströmsgeneratorn med
stjärn- 1. triangelkopplade
lind-ningar, och en rörlig del, r o
-torn. På små motorer användas
rotorer, försedda med axiellt
gående kopparstavar, i ändarna
kortslutna med kopparringar
(fig. 19). En dylik rotor kallas
kortsluts- (1. b u r 1 i n d a d)
rotor. På stora motorer
förses rotorn med en trefaslindning,
förbunden med 3 släpringar å
rotoraxeln, från vilka under
igångsättningen uttages ström,
som förbrukas i ett
pådrags-motstånd (motorer med f a s
-lindad rotor). Motorns
arbetssätt är följande:
Växelströmmen i statorlindningen
åstadkommer ett med synkron
hastighet roterande magnetfält,
som i rotorlindningen inducerar
spänningar av sådan styrka och
riktning, att rotorn enligt Lenz’
lag roterar åt samma håll som
magnetfältet. Rotorns varvtal
måste vara mindre än det
synkrona varvtalet, ty skulle rotor
och fält rotera med samma
hastighet, komme icke längre någon
spänning att induceras i
rotorlindningen, och rotorns
vridnings-moment skulle bli noll.
Skillnaden mellan det synkrona
varvtalet och motorns varvtal,
uttryckt i procent av det synkrona
varvtalet, kallas motorns
eftersläpning och plägar variera
mellan 1—6 % vid full
belastning. Asynkronmotorns varvtal
är alltså i det närmaste konstant.
Motorer med kortsluten rotor
ha sämre startmoment än dylika
med faslindad rotor.
Rörelseriktningen kan vid trefasmotorer
förändras genom omkoppling av
två faser, vilka som helst. Asyn-
Fig. 20. Kopplingsschema för faslindad
trefasasynkronmotor. S stator, A rotor,
R startningsmotstånd.
Ord, som ej återfinnas under E, torde sökas under ä.
