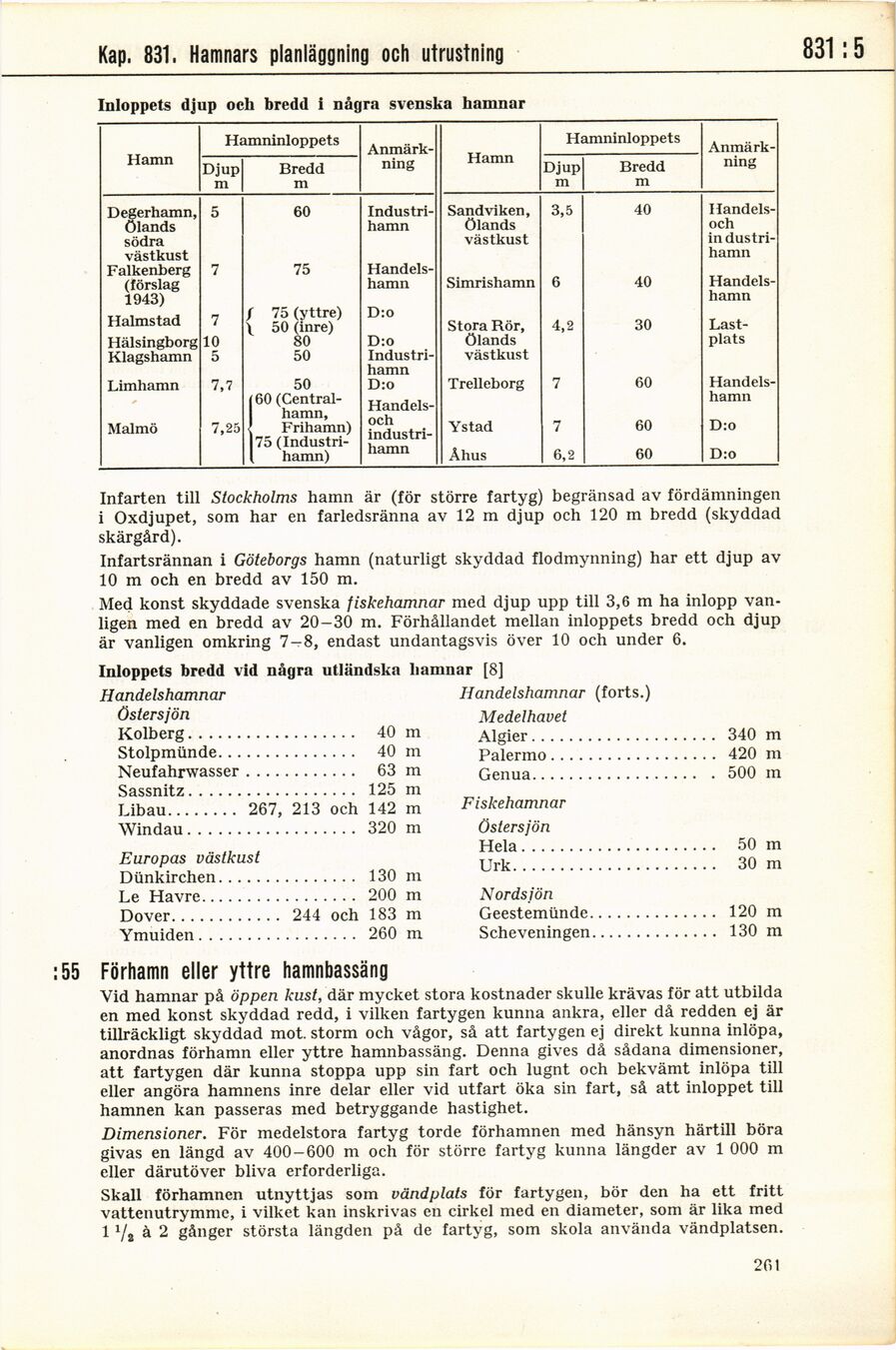

Kap. 831 .’[Hamnars planläggning och utrustning
831:5
Inloppets djup och bredd i några svenska hamnar
Hamn Hamninloppets [-Anmärkning-] {+Anmärk- ning+}
Djup m Bredd m
Degerhamn, Ölands södra 5 60 [-Industrihamn-] {+Industri- hamn+}
Falkenberg (förslag 1943) 7 75 [-Handelshamn-] {+Handels- hamn+}
Halmstad 7 / 75 (yttre) \ 50 (inre) D:o
Hälsingborg 10 80 D:o
Klagshamn 5 50 [-Industrihamn-] {+Industri- hamn+}
Limhamn 7,7 50 D:o
Malmö 7,25 (60
(Centralhamn, | Frihamn) 75
(Industri-1 hamn) [-Handels-och industrihamn-] {+Handels- och industri- hamn+}
Infarten till Stockholms hamn är (för större fartyg) begränsad av fördämningen
i Oxdjupet, som har en farledsränna av 12 m djup och 120 m bredd (skyddad
skärgård).
Infartsrännan i Göteborgs hamn (naturligt skyddad flodmynning) har ett djup av
10 m och en bredd av 150 m.
Med konst skyddade svenska fiskehamnar med djup upp till 3,6 m ha inlopp
vanligen med en bredd av 20-30 m. Förhållandet mellan inloppets bredd och djup
är vanligen omkring 7-8, endast undantagsvis över 10 och under 6.
Inloppets bredd vid några utländska hamnar [8]
Handelshamnar
Östersjön
Kolberg....................................40 m
Stolpmünde..............................40 m
Neufahrwasser........................63 m
Sassnitz....................................125 m
Libau........ 267, 213 och 142 m
Windau....................................320 m
Europas västkust
Dünkirchen..............................130 m
Le Havre..................................200 m
Dover............ 244 och 183 m
Ymuiden..................................260 m
Handelshamnar (forts.)
Medelhavet
Algier.................... 340 m
Palermo.................. 420 m
Genua................... 500 m
Fiskehamnar
Östersjön
Hela..................... 50 m
Urk...................... 30 m
Nordsjön
Geestemünde.............. 120 m
Scheveningen.............. 130 m
:55 Förhamn eller yttre hamnbassäng
Vid hamnar på öppen kust, där mycket stora kostnader skulle krävas för att utbilda
en med konst skyddad redd, i vilken fartygen kunna ankra, eller då redden ej är
tillräckligt skyddad mot. storm och vågor, så att fartygen ej direkt kunna inlöpa,
anordnas förhamn eller yttre hamnbassäng. Denna gives då sådana dimensioner,
att fartygen där kunna stoppa upp sin fart och lugnt och bekvämt inlöpa till
eller angöra hamnens inre delar eller vid utfart öka sin fart, så att inloppet till
hamnen kan passeras med betryggande hastighet.
Dimensioner. För medelstora fartyg torde förhamnen med hänsyn härtill böra
givas en längd av 400-600 m och för större fartyg kunna längder av 1 000 m
eller därutöver bliva erforderliga.
Skall förhamnen utnyttjas som vändplats för fartygen, bör den ha ett fritt
vattenutrymme, i vilket kan inskrivas en cirkel med en diameter, som är lika med
1 Va à 2 gånger största längden på de fartyg, som skola använda vändplatsen.
261
Sandviken, 3,5 40
Handelsölands och västkust in dustri- hamn
Simrishamn 6 40
Handelshamn
Stora Rör, 4,2 30
Lastölands plats västkust
Trelleborg 7 60
Handelshamn
Ystad 7 60 D:o
Åhus 6,2 60 D:o
