841:2-3
Avd. 84. VATTENKRAFTBYGGNAD
beklädnad bör alltid ordnas så, att den är och förblir genomsläpplig för vatten,
och läggas i filter, som hindrar urtvättning av finmaterial under beklädnaden,
Stenbeklädnad bör övervägande utgöras av så stora, tunga stenar som möjligt, som
läggas intill varandra utan nämnvärd infogning av skolsten. Stenarna läggas i ca 0,4
m tjock singel- eller makadambädd (ø 10—30 å 60 mm) (fig. a). Består
dammfyllningen närmast slänten av finare jord än grus, inlägges erforderligt filter under

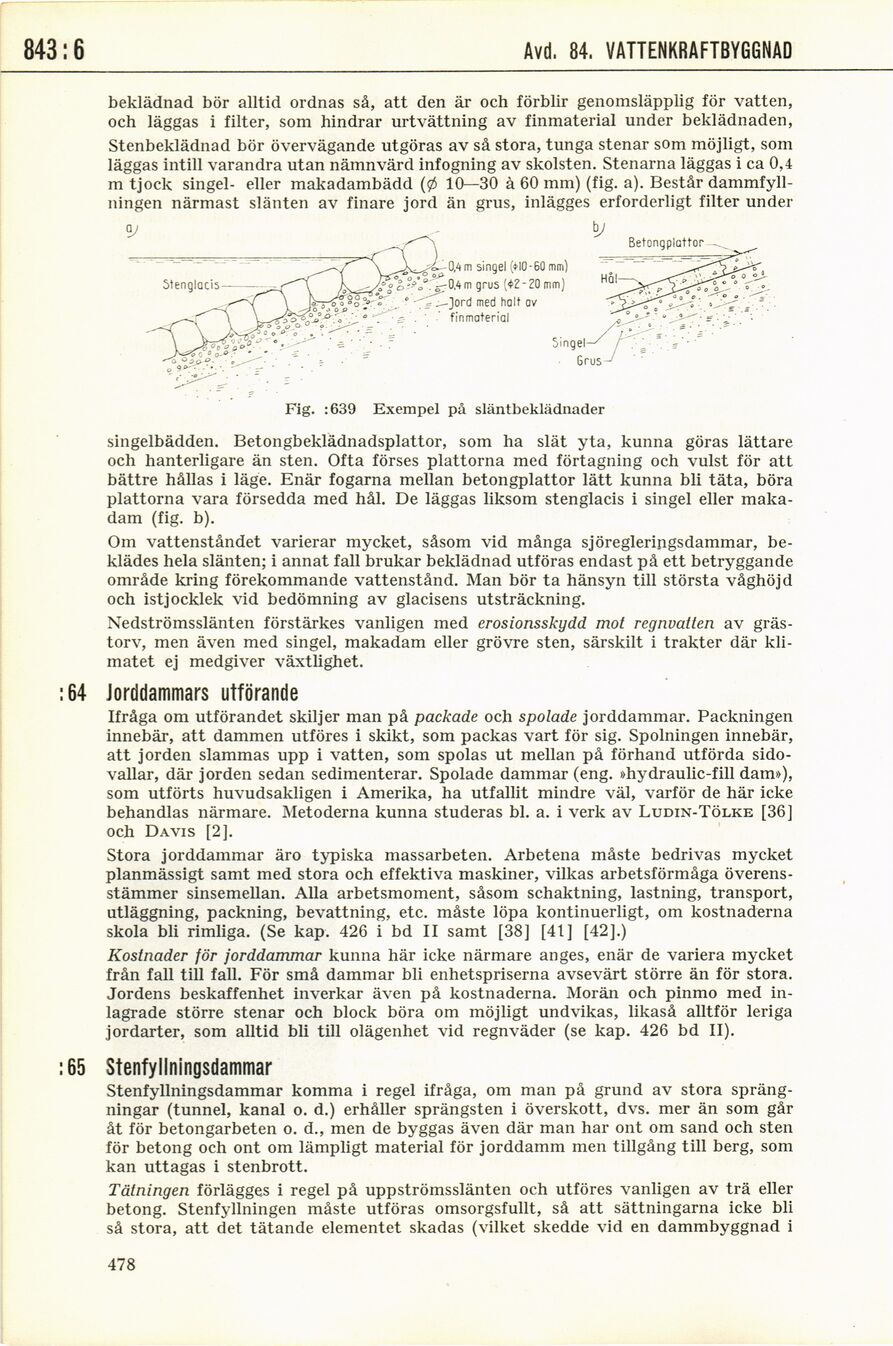

Fig. :639 Exempel på släntbeklädnader
singelbädden. Betongbeklädnadsplattor, som ha slät yta, kunna göras lättare
och hanterligare än sten. Ofta förses plattorna med förtagning och vulst för att
bättre hållas i läge. Enär fogarna mellan betongplattor lätt kunna bli täta, böra
plattorna vara försedda med hål. De läggas liksom stenglacis i singel eller
makadam (fig. b).
Om vattenståndet varierar mycket, såsom vid många sjöregleringsdammar,
beklädes hela slänten; i annat fall brukar beklädnad utföras endast på ett betryggande
område kring förekommande vattenstånd. Man bör ta hänsyn till största våghöj d
och istjocklek vid bedömning av glacisens utsträckning.
Nedströmsslänten förstärkes vanligen med erosionsskydd mot regnvatten av
grästorv, men även med singel, makadam eller grövre sten, särskilt i trakter där
klimatet ej medgiver växtlighet.
:64 Jorddammars utförande
Ifråga om utförandet skiljer man på packade och spolade jorddammar. Packningen
innebär, att dammen utföres i skikt, som packas vart för sig. Spolningen innebär,
att jorden slammas upp i vatten, som spolas ut mellan på förhand utförda
sidovallar, där jorden sedan sedimenterar. Spolade dammar (eng. »hydraulic-fill dam»),
som utförts huvudsakligen i Amerika, ha utfallit mindre väl, varför de här icke
behandlas närmare. Metoderna kunna studeras bl. a. i verk av Ludin-Tölke [36]
och Davis [2].
Stora jorddammar äro typiska massarbeten. Arbetena måste bedrivas mycket
planmässigt samt med stora och effektiva maskiner, vilkas arbetsförmåga
överensstämmer sinsemellan. Alla arbetsmoment, såsom schaktning, lastning, transport,
utläggning, packning, bevattning, etc. måste löpa kontinuerligt, om kostnaderna
skola bli rimliga. (Se kap. 426 i bd II samt [38] [41] [42].)
Kostnader för jorddammar kunna här icke närmare anges, enär de variera mycket
från fall till fall. För små dammar bli enhetspriserna avsevärt större än för stora.
Jordens beskaffenhet inverkar även på kostnaderna. Morän och pinmo med
inlagrade större stenar och block böra om möjligt undvikas, likaså alltför leriga
jordarter, som alltid bli till olägenhet vid regnväder (se kap. 426 bd II).
:65 Stenfyllningsdammar
Stenfyllningsdammar komma i regel ifråga, om man på grund av stora
sprängningar (tunnel, kanal o. d.) erhåller sprängsten i överskott, dvs. mer än som går
åt för betongarbeten o. d., men de byggas även där man har ont om sand och sten
för betong och ont om lämpligt material för jorddamm men tillgång till berg, som
kan uttagas i stenbrott.
Tätningen förlägges i regel på uppströmsslänten och utföres vanligen av trä eller
betong. Stenfyllningen måste utföras omsorgsfullt, så att sättningarna icke bli
så stora, att det tätande elementet skadas (vilket skedde vid en dammbyggnad i
478
