841:2-3
Avd. 84. VATTENKRAFTBYGGNAD
: 86 Större spel
För lyftningen av hjul- oeh sektorluckor samt klaffar och dubbelluckor erfordras
spel, dimensionerade att övervinna icke blott egenvikten utan även
friktionsmotståndet, som växer med vattentrycket. Då lyftkraften är liten och endast en låg
manöverhastighet erfordras, kunna spelen drivas för hand, vanligen med vevar.
I vissa fall kunna block eller enkla, av handelsgods byggda spel användas. Numera
förefinnes dock en bestämd tendens att även i dessa fall använda elektrisk motor
som drivande organ. Då lyftkraften är stor eller fordran på manöverhastigheten
är högt uppdriven, användes alltid motordrift. Denna kombineras dock med
handdrift som reserv för de tillfällen, då motordriften ej fungerar, varvid man får finna
sig i att manöverhastigheten blir betydligt reducerad.
Mekaniska spel utföras i regel av vanliga kuggväxlar och förses normalt med
stoppbroms och motorkoppling. Den senare bör medge omkoppling till handdrift
på sådant sätt att motorn därvid automatiskt kopplas ifrån och vice versa. Spelen
till luckor, som skola kunna firas snabbt, förses dessutom med en centrifugalbroms.
Om de hydrauliska spelen utföras med plungekolv, kan cylindern utföras av ett
rör utan invändig bearbetning, varjämte packningen mellan kolven och cylindern
blir lätt åtkomlig.
Säkringarna utföras vanligen av överströms- och nollspänningsreläer samt
gräns-brytare för luckans ändlägen.
: 87 Tätningar
Läckning bör undvikas dels då
detta under tider, då
vattentillgången är knapp, innebär en
förlust för kraftverket och dels
då läckvattnet vintertid medför
isbildning på luckan och
närliggande partier av murverket,
vilket försvårar luckans
manövrering.
Då anspråken icke äro höga,
använder man trästavar, hamplinor
eller fjädrande plåtar som
tät-ningsorgan. Effektivare och
håll-barare tätning erhålles med
dragna stålrör eller gummistavar. De
senare kunna utformas på olika
sätt, exempelvis med fjädrar,
gördlar eller wireinlägg alltefter
det sätt, på vilket man önskar
fästa dem vid stålkonstruktionen.
Stålrören ha den fördelen att de
lätt kunna värmas. För att en
god tätning skall erhållas måste
det tätande organet ligga an mot
bearbetade lister på såväl luckan
som murverket. Om möjligt bör
tätningen vara kontinuerlig —
rundgående — och hela tiden
ligga i ett och samma plan, enär hörn och övergångar mellan olika tätningar
äro svårast att få täta. Tätningarna måste värmas vintertid.
: 88 Underhåll och skydd mot driftstörningar
Underhållet gäller i första hand stålkonstruktionerna, som målas eller
metalli-seras. Ett flertal färger och målningsmetoder finnas, vilkas användning bäst
av-göres från fall till fall. Förslitna eller skadade element utbytas. Kättingar, linor

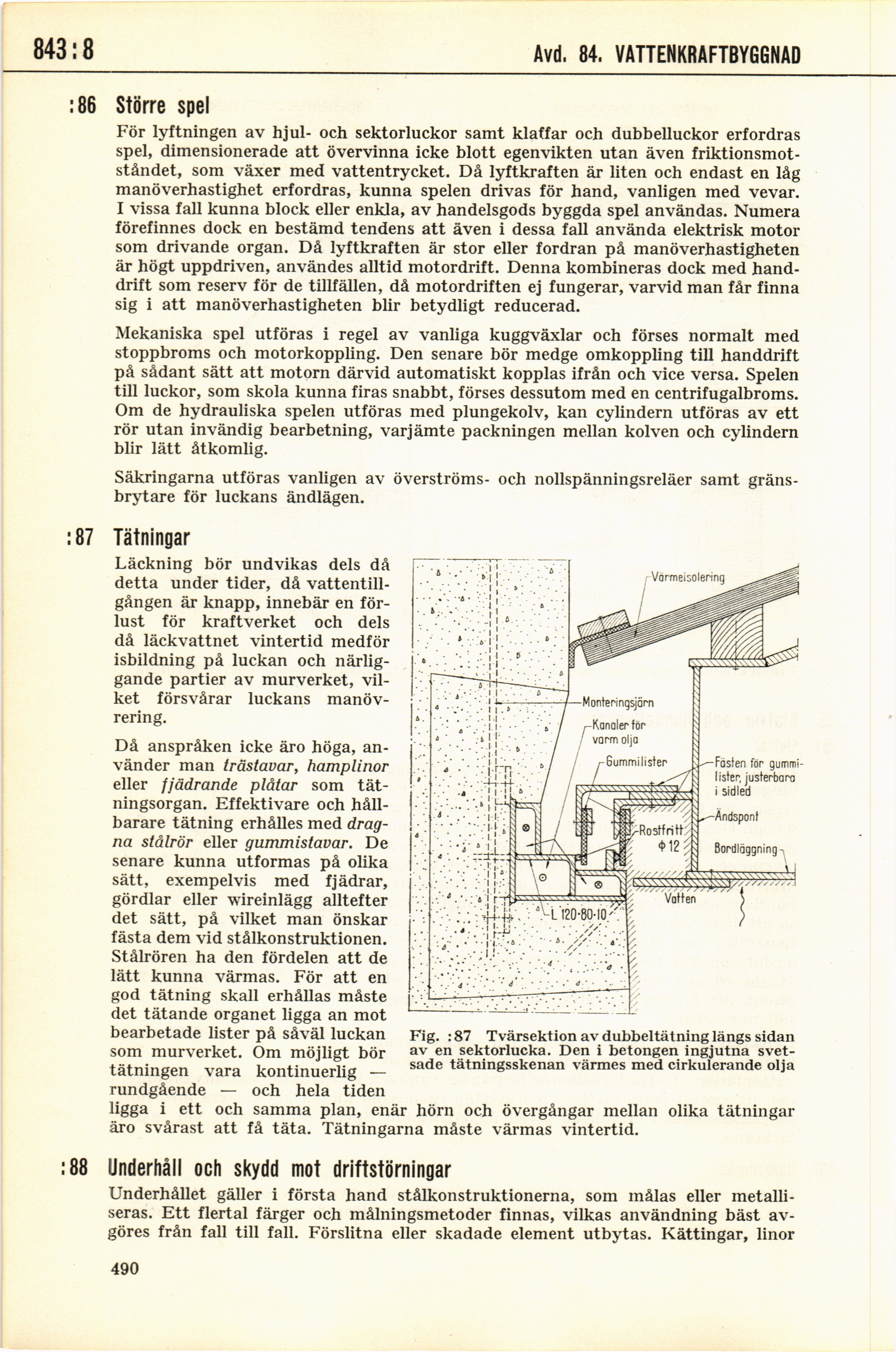

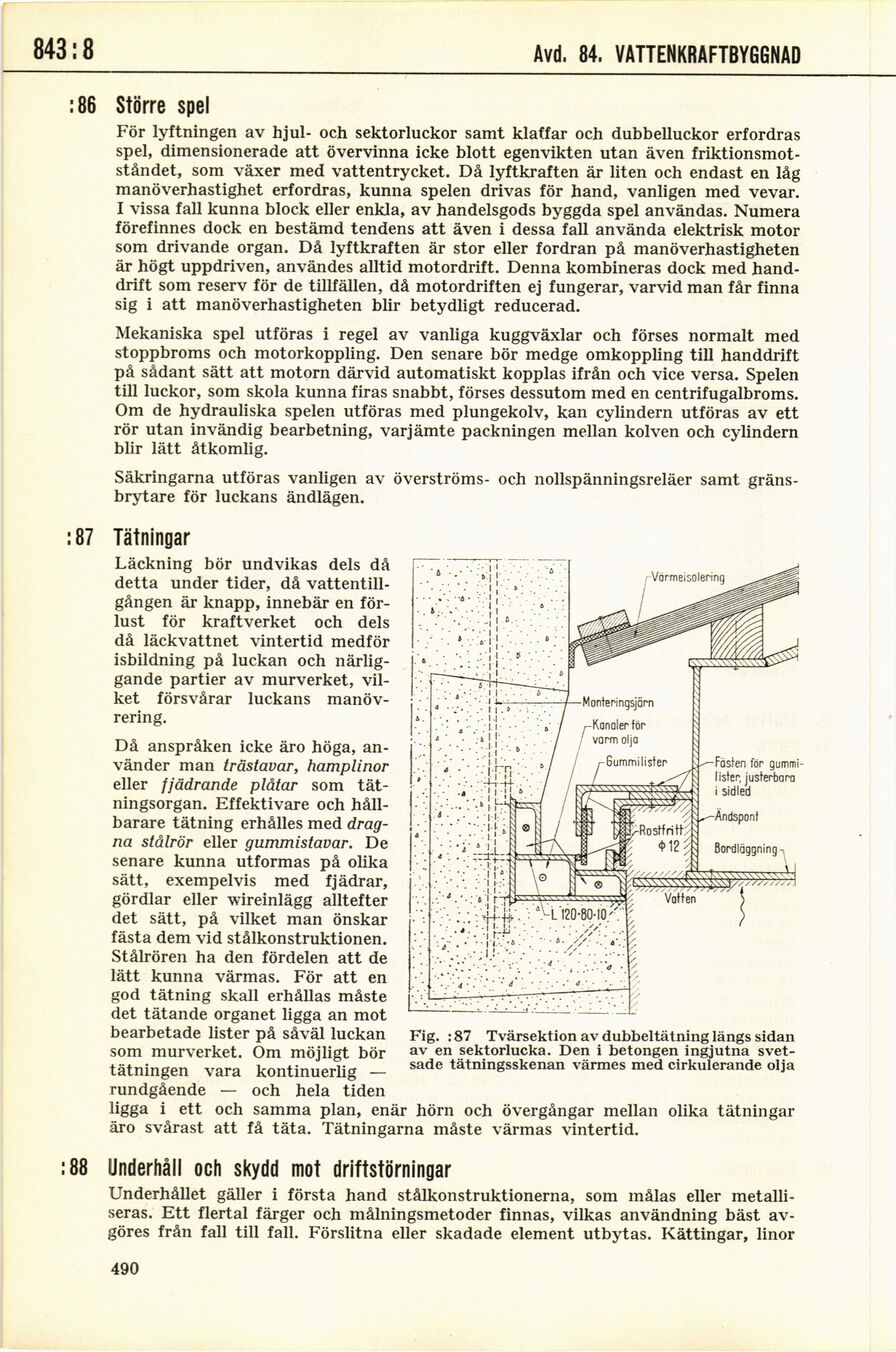

Fig. : 87 Tvärsektion av dubbeltätning längs sidan
av en sektorlucka. Den i betongen ingjutna
svetsade tätningsskenan värmes med cirkulerande olja
490
