35
let giver Anledning til Tagdryp og Indfygning af
Sne paa Lofterne. Knæstokken kaldes ogsaa den
svenske Tagstol, fordi den oprindelig stammer fra

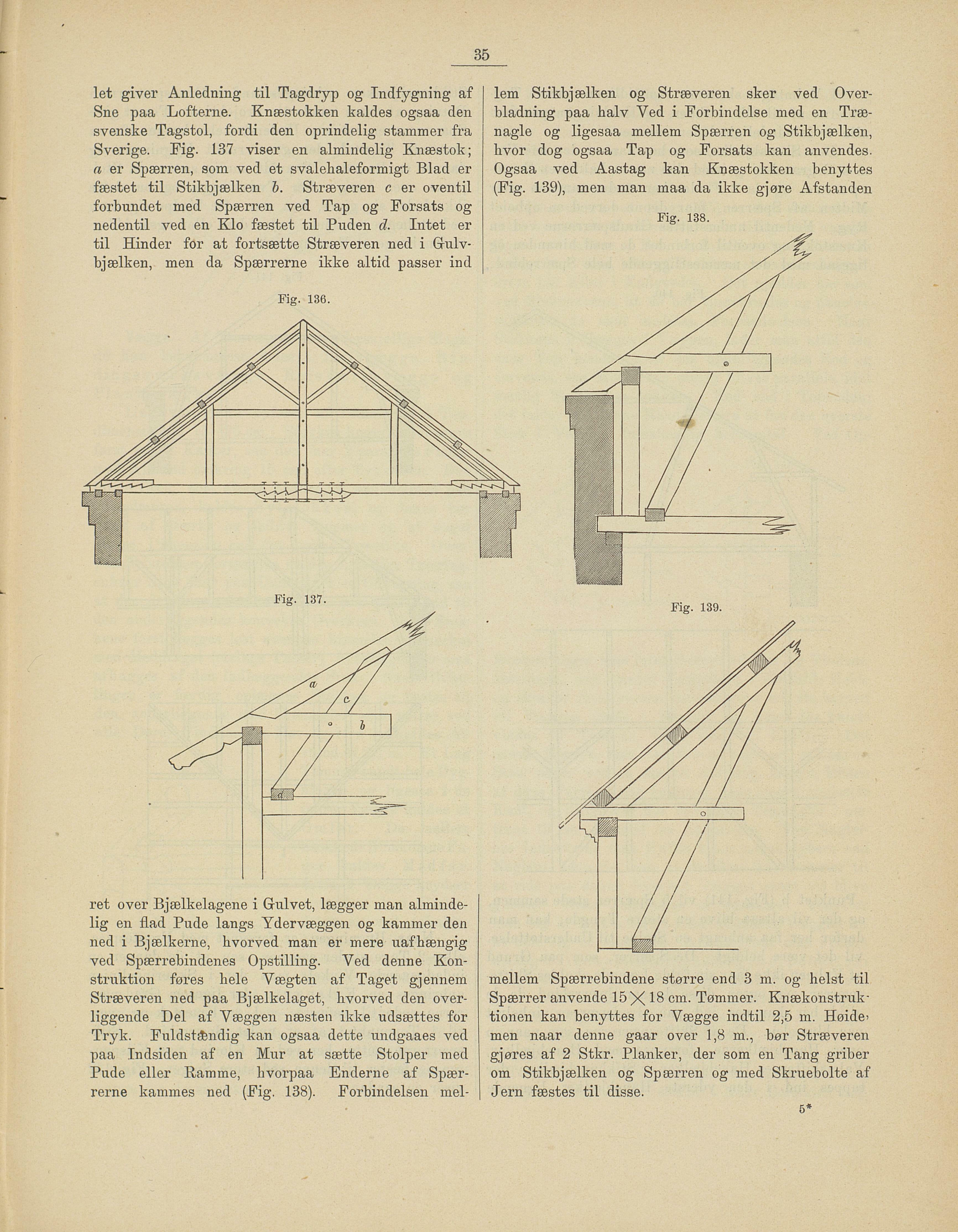

Sverige. Fig. 137 viser en almindelig Knæstok;
a er Spærren, som ved et svalehaleformigt Blad er
fæstet til Stikbjælken b. Stræveren c er oventil
forbundet med Spærren ved Tap og Forsats og
nedentil ved en Klo fæstet til Puden å. Intet er
til Hinder for at fortsætte Stræveren ned i Gulv
bjælken, men da Spærrerne ikke altid passer ind
ret over Bjælkelagene i Gulvet, lægger man alminde
lig en flad Pude langs Ydervæggen og kammer den
ned i Bjælkerne, hvorved man er mere uafhængig
ved Spærrebindenes Opstilling. Ved denne Kon
struktion føres hele Vægten af Tåget gjennem
Stræveren ned paa Bjælkelaget, hvorved den over
liggende Del af Væggen næsten ikke udsættes for
Tryk. Fuldstændig kan ogsaa dette undgaaes ved
paa Indsiden af en Mur at sætte Stolper med
Pude eller Ramme, hvorpaa Enderne af Spær
rerne kammes ned (Fig. 138). Forbindelsen mel
lem Stikbjælken og Stræveren sker ved Over
bladning paa halv Ved i Forbindelse med en Træ
nagle og ligesaa mellem Spærren og Stikbjælken,
hvor dog ogsaa Tap og Forsats kan anvendes.
Ogsaa ved Aastag kan Knæstokken benyttes
(Fig. 139), men man maa da ikke gjøre Afstanden
mellem Spærrebindene større end 3 m. og helst til
Spærrer anvende 15 XlB cm. Tømmer. Knækonstruk
tionen kan benyttes for Vægge indtil 2,5 m. Høide’
men nåar denne gaar over 1,8 m., bør Stræveren
gjøres af 2 Stkr. Planker, der som en Tang griber
om Stikbjælken og Spærren og med Skruebolte af
Jern fæstes til disse.
