stationerna hafva nyckelns häfstång nedtryckt, när telegrafering ej pågår. Hvarför
vid denna anordning af ledningarne häfstången måste, när telegrafering ej
pågår, hållas nedtryckt, såsom vilkor för att den ena stationen alltid skall kunna
få fram sin skrift till den andra, behagade läsaren sjelf utgrunda.
Skrifapparaterna äro i figuren utmärkta med de båda s, som skulle antyda de med
ledningarne förbundne elektromagnet-lindningarne.

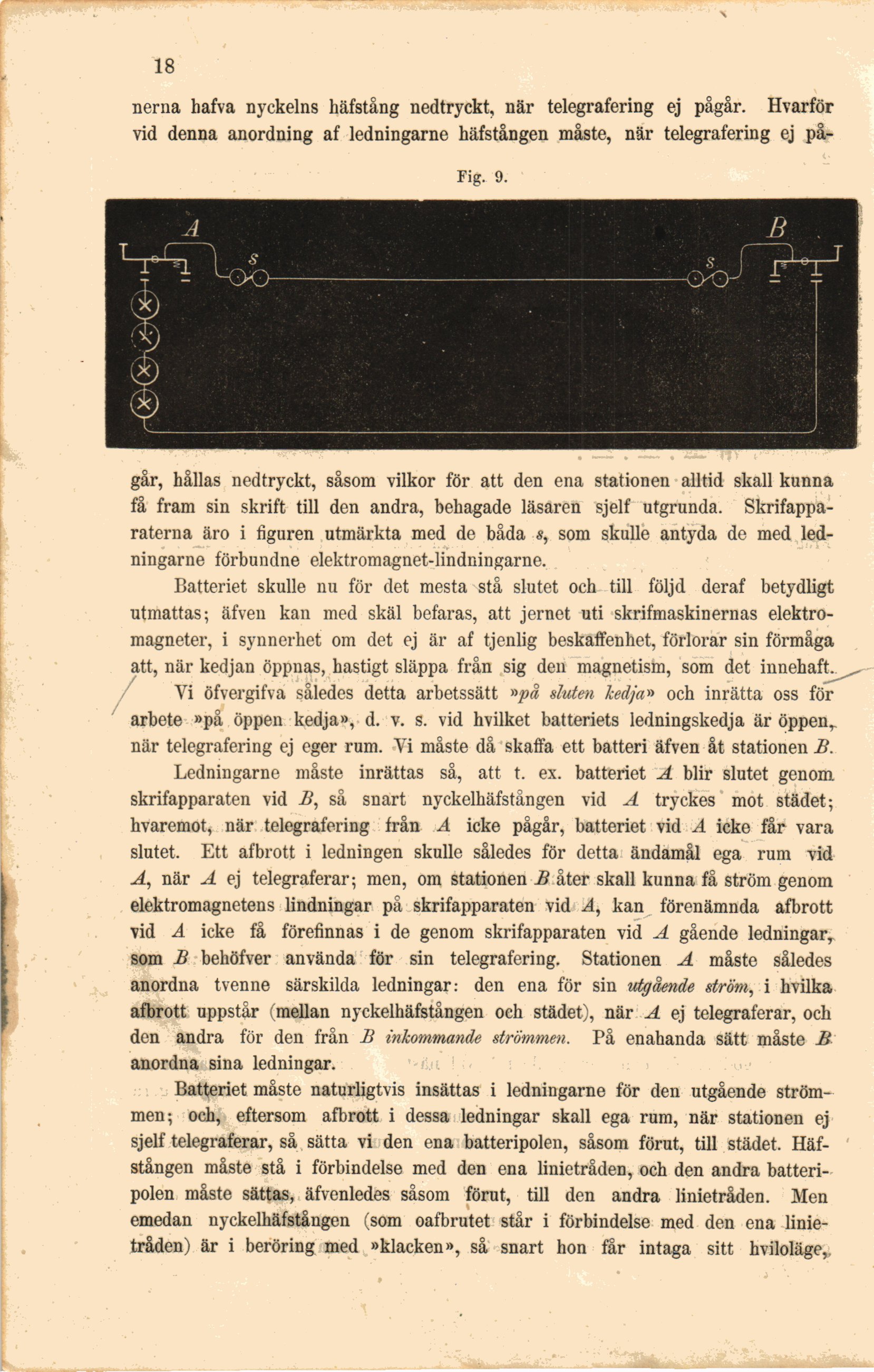

Fig. 9.

Batteriet skulle nu för det mesta stå slutet och till följd deraf betydligt
utmattas; äfven kan med skäl befaras, att jernet uti skrifmaskinernas
elektromagneter, i synnerhet om det ej är af tjenlig beskaffenhet, förlorar sin förmåga
att, när kedjan öppnas, hastigt släppa från sig den magnetism, som det innehaft.

Vi öfvergifva således detta arbetssätt »på sluten kedja» och inrätta oss för
arbete »på öppen kedja», d. v. s. vid hvilket batteriets ledningskedja är öppen,
när telegrafering ej eger rum. Vi måste då skaffa ett batteri äfven åt stationen B.

Ledningarne måste inrättas så, att t. ex. batteriet A blir slutet genom,
skrifapparaten vid B, så snart nyckelhäfstången vid A tryckes mot städet;
hvaremot, när telegrafering från A icke pågår, batteriet vid A icke får vara
slutet. Ett afbrott i ledningen skulle således för detta ändamål ega rum vid
A, när A ej telegraferar; men, om stationen B åter skall kunna få ström genom
elektromagnetens lindningar på skrifapparaten vid A, kan förenämnda afbrott
vid A icke få förefinnas i de genom skrifapparaten vid A gående ledningar,
som B behöfver använda för sin telegrafering. Stationen A måste således
anordna tvenne särskilda ledningar: den ena för sin utgående ström, i hvilka
afbrott uppstår (mellan nyckelhäfstången och städet), när A ej telegraferar, och
den andra för den från B inkommande strömmen. På enahanda sätt måste B
anordna sina ledningar.

Batteriet måste naturligtvis insättas i ledningarne för den utgående
strömmen; och, eftersom afbrott i dessa ledningar skall ega rum, när stationen ej
sjelf telegraferar, så sätta vi den ena batteripolen, såsom förut, till städet.
Häfstången måste stå i förbindelse med den ena linietråden, och den andra
batteripolen måste sättas, äfvenledes såsom förut, till den andra linietråden. Men
emedan nyckelhäfstången (som oafbrutet står i förbindelse med den ena
linietråden) är i beröring med »klacken», så snart hon får intaga sitt hviloläge,
