d. v. s. nar man ej använder henne för utgående telegrafering, så blifva vi
sålunda anvisade att sätta skrifmaskinens elektromagnetlindningar i förbindelse å
den ena sidan med klacken och å den andra med den andra linien. När nu
stationen A telegraferar, äro inom densamma de båda linierne förbundne medelst
häfstången, städet och batteriet; när deremot stationen A icke telegraferar, äro
inom densamma de båda linierna förbundna genom häfstången, klacken och
elektromagnetlindningarne.

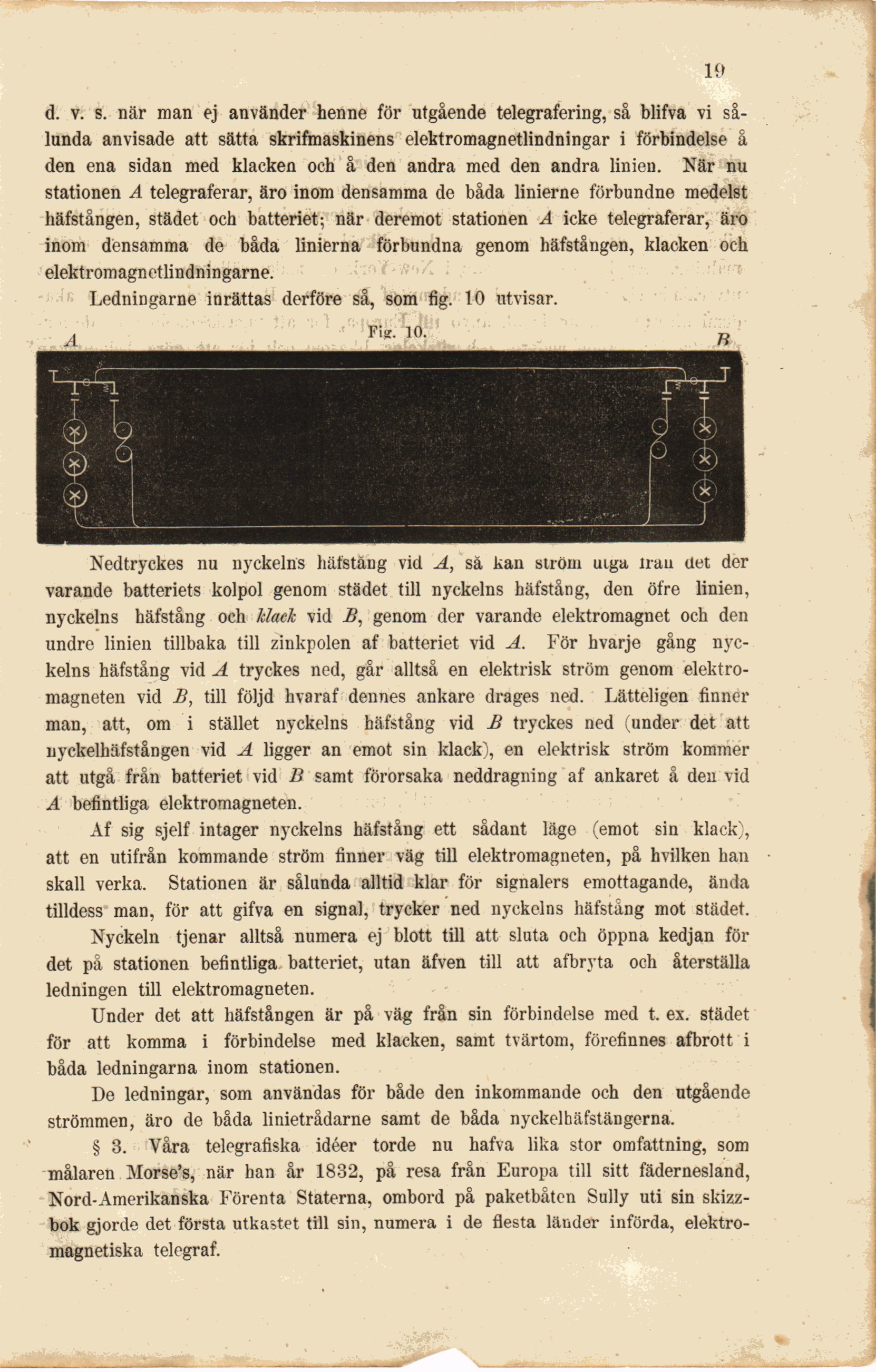

Ledningarne inrättas derföre så, som fig. 10 utvisar.

Fig. 10.

Nedtryckes nu nyckelns häfstång vid A, så kan ström utgå från det der
varande batteriets kolpol genom städet till nyckelns häfstång, den öfre linien,
nyckelns häfstång och klack vid B, genom der varande elektromagnet och den
undre linien tillbaka till zinkpolen af batteriet vid A. För hvarje gång
nyckelns häfstång vid A tryckes ned, går alltså en elektrisk ström genom
elektromagneten vid B, till följd hvaraf dennes ankare drages ned. Lätteligen finner
man, att, om i stället nyckelns häfstång vid B tryckes ned (under det att
nyckelhäfstången vid A ligger an emot sin klack), en elektrisk ström kommer
att utgå från batteriet vid B samt förorsaka neddragning af ankaret å den vid
A befintliga elektromagneten.

Af sig sjelf intager nyckelns häfstång ett sådant läge (emot sin klack),
att en utifrån kommande ström finner väg till elektromagneten, på hvilken han
skall verka. Stationen är sålunda alltid klar för signalers emottagande, ända
tilldess man, för att gifva en signal, trycker ned nyckelns häfstång mot städet.

Nyckeln tjenar alltså numera ej blott till att sluta och öppna kedjan för
det på stationen befintliga batteriet, utan äfven till att afbryta och återställa
ledningen till elektromagneten.

Under det att häfstången är på väg från sin förbindelse med t. ex. städet
för att komma i förbindelse med klacken, samt tvärtom, förefinnes afbrott i
båda ledningarna inom stationen.

De ledningar, som användas för både den inkommande och den utgående
strömmen, äro de båda linietrådarne samt de båda nyckelhäfstängerna.

§ 3. Våra telegrafiska idéer torde nu hafva lika stor omfattning, som
målaren Morse’s, när han år 1832, på resa från Europa till sitt fädernesland,
Nord-Amerikanska Förenta Staterna, ombord på paketbåten Sully uti sin
skizzbok gjorde det första utkastet till sin, numera i de flesta länder införda,
elektromagnetiska telegraf.
