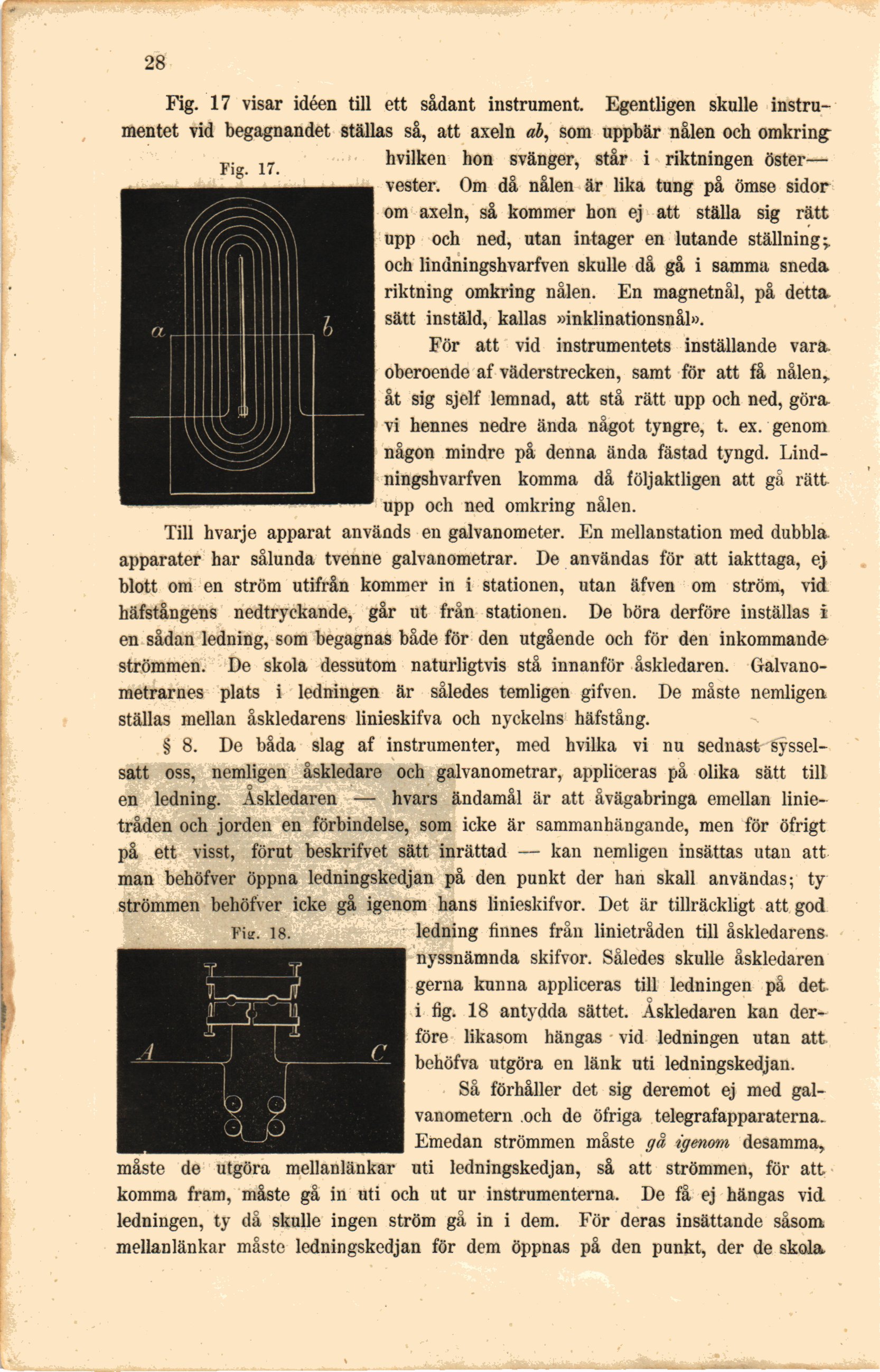

28
Fig. 17.
Fig. 17 visar idéen till ett sådant instrument. Egentligen skulle
instrumentet vid begagnandet ställas så, att axeln ah, som uppbär nålen och omkring-
hvilken hon svänger, står i riktningen öster—
vester. Om då nålen är lika tung på ömse sidor
om axeln, så kommer hon ej att ställa sig rätt
upp och ned, utan intager en lutande ställning
och lindningshvarfven skulle då gå i samma sneda
riktning omkring nålen. En magnetnål, på detta
sätt instäld, kallas »inklinationsnål».
För att vid instrumentets inställande
varaoberoende af väderstrecken, samt för att få nålen,,
åt sig sjelf lemnad, att stå rätt upp och ned, göra
vi hennes nedre ända något tyngre, t. ex. genom
någon mindre på denna ända fästad tyngd.
Lindningshvarfven komma då följaktligen att gå rätt
upp och ned omkring nålen.
Till hvarje apparat används en galvanometer. En mellanstation med dubbla
apparater har sålunda tvenne galvanometrar. De användas för att iakttaga, ej
blott om en ström utifrån kommer in i stationen, utan äfven om ström, vid
häfstångens nedtryckande, går ut från stationen. De böra derföre inställas i
en sådan ledning, som begagnas både för den utgående och för den inkommande
strömmen. De skola dessutom naturligtvis stå innanför åskledaren.
Galvano-metrarnes plats i ledningen är således temligen gifven. De måste nemligen
ställas mellan åskledarens linieskifva och nyckelns hafstång.
§ 8. De båda slag af instrumenter, med hvilka vi nu sednast
sysselsatt oss, nemligen åskledare och galvanometrar, appliceras på olika sätt till
en ledning. Åskledaren — hvars ändamål är att åvägabringa emellan
linietråden och jorden en förbindelse, som icke är sammanhängande, men för öfrigt
på ett visst, förut beskrifvet sätt inrättad — kan nemligen insättas utan att
man behöfver öppna ledningskedjan på den punkt der han skall användas; ty
strömmen behöfver icke gå igenom hans linieskifvor. Det är tillräckligt att god
ledning finnes från linietråden till åskledarens
nyssnämnda skifvor. Således skulle åskledaren
gerna kunna appliceras till ledningen på det
i fig. 18 antydda sättet. Åskledaren kan
derföre likasom hängas vid ledningen utan att
behöfva utgöra en länk uti ledningskedjan.
Så förhåller det sig deremot ej med
galvanometern och de öfriga telegrafapparaterna.
Emedan strömmen måste gå igenom desamma,
måste de utgöra mellanlänkar uti ledningskedjan, så att strömmen, för att
komma fram, måste gå in uti och ut ur instrumenterna. De få ej hängas vid.
ledningen, ty då skulle ingen ström gå in i dem. För deras insättande såsom
mellanlänkar måste ledningskedjan för dem öppnas på den punkt, der de skola
Fiir. 18.
