69
»Stående» relaiser hafva elektromagnetbenen stående vertikalt, »liggande»
hafva dem liggande horisontalt. Fig. 43 visar en liggande relais, sedd delvis
från sidan, dels uppifrån. De båda sinsemellan medelst en metallskifva förenade
ytterkontakterna a och e (den förra sedd uppifrån, den sednare från sidan) äro
i förbindelse-med relaisens städ, hvilket är anbragt på nyss nämnda, i figuren
ej synliga skifva. Ytterkontakterna b och / äro sinsemellan förenade genom
elektromagnetlindningarne; c och g äro i förening med häfstången samt d och
h med klacken, hvilken sistnämnda apparatdel på relaiser sällan används
(nemligen endast när relaisen begagnas direkte för yttre öfverdragning).

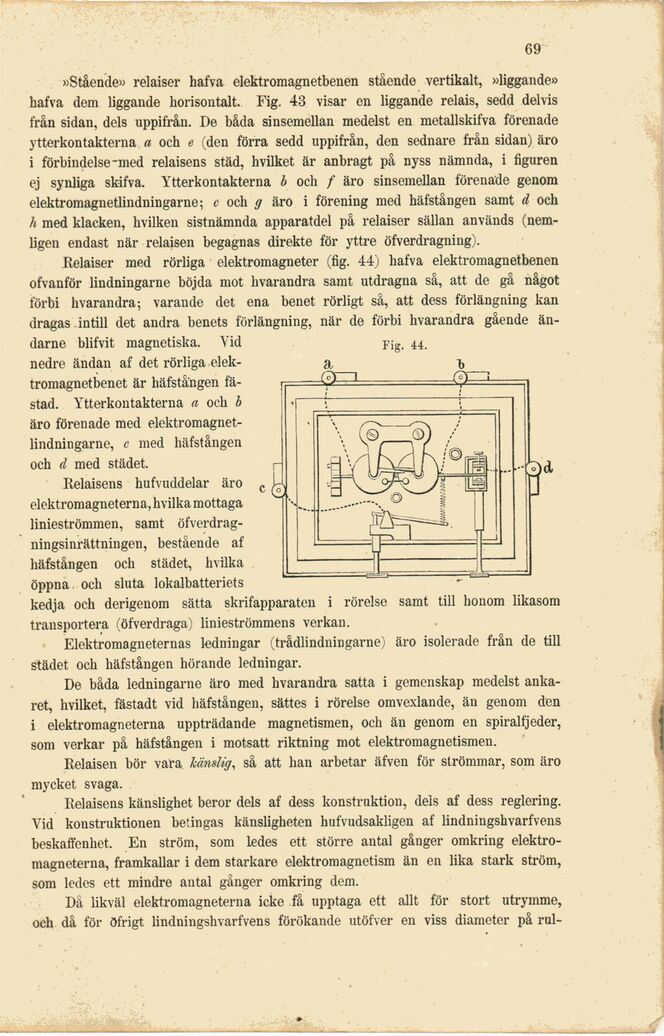

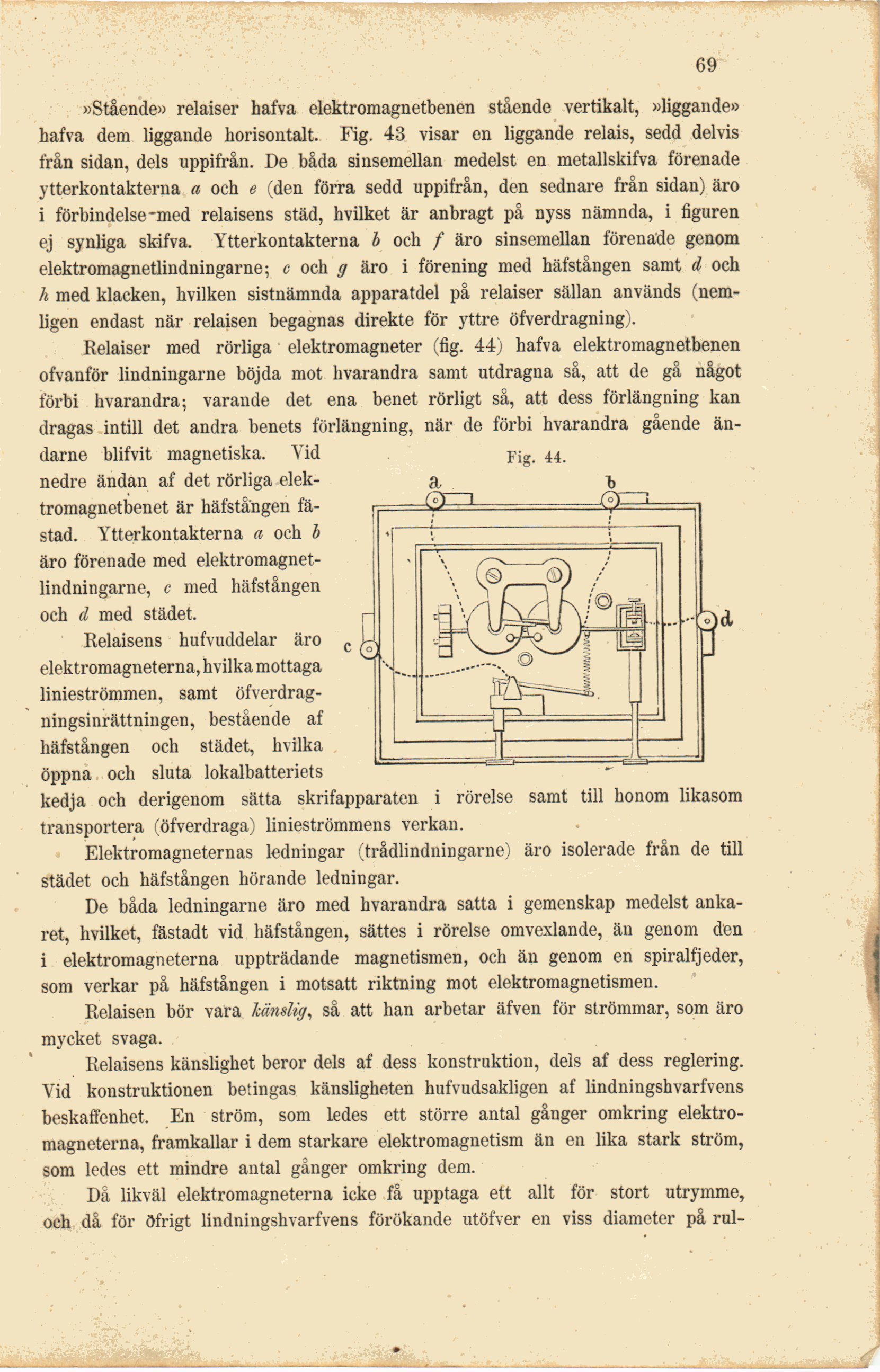

Relaiser med rörliga elektromagneter (fig. 44) hafva elektromagnetbenen
ofvanför lindningarne böjda mot hvarandra samt utdragna så, att de gå något
förbi hvarandra; varande det ena benet rörligt så, att dess förlängning kan
dragas intill det andra benets förlängning, när de förbi hvarandra gående
ändarne blifvit magnetiska. Yid
nedre ändan af det rörliga
elek-tromagnetbenet är häfstången
fästad. Ytterkontakterna a och b
äro förenade med
elektromagnetlindningarne, c med häfstången
och d med städet.
Relaisens hufvuddelar äro
elektromagneterna, hvilka mottaga
linieströmmen, samt
öfverdrag-ningsinrättningen, bestående af
häfstången och städet, hvilka
öppna och sluta lokalbatteriets
kedja och derigenom sätta skrifapparaten i rörelse samt till honom likasom
transportera (öfverdraga) linieströmmens verkan.
Elektromagneternas ledningar (trådlindningarne) äro isolerade från de till
städet och häfstången hörande ledningar.
De båda ledningarne äro med hvarandra satta i gemenskap medelst
ankaret, hvilket, fästadt vid häfstången, sättes i rörelse omvexlande, än genom den
i elektromagneterna uppträdande magnetismen, och än genom en spiralfjeder,
som verkar på häfstången i motsatt riktning mot elektromagnetismen.
Relaisen bör vara känslig, så att han arbetar äfven för strömmar, som äro
mycket svaga.
Relaisens känslighet beror dels af dess konstruktion, dels af dess reglering.
Vid konstruktionen betingas känsligheten hufvudsakligen af lindningshvarfvens
beskaffenhet. En ström, som ledes ett större antal gånger omkring
elektromagneterna, framkallar i dem starkare elektromagnetism än en lika stark ström,
som ledes ett mindre antal gånger omkring dem.
Då likväl elektromagneterna icke få upptaga ett allt för stort utrymme,
och då för öfrigt lindningshvarfvens förökande utöfver en viss diameter på rul-
Fig. 44.
