234
kunna säga, magnetiserade afbrutna synålar. De inom en och samma lindning
befintliga små magneterna hafva liknämniga poler vända åt samma håll. Det
ena systemets polriktning är motsatt mot det andras polriktning.
Silkestråden, som uppbär de båda nålsystemen, är upptill fästad vid en
vridbar tapp. Medelst denna inriktas nålsystemen, under det att locket till
messingscylindern är aftaget, så, att den reflekterade ljusbilden kommer
åtminstone i närheten af skalans nollpunkt. Sedan
locket blifvit påsatt, fullbordas inriktningen medelst den
ofvanför locket befintliga riktmagneten, som kan
skjutas upp och ned på en vertikal stång samt
vridas vare sig för hand eller medelst en på locket
äfvenledes anbragt mikrometerskruf.

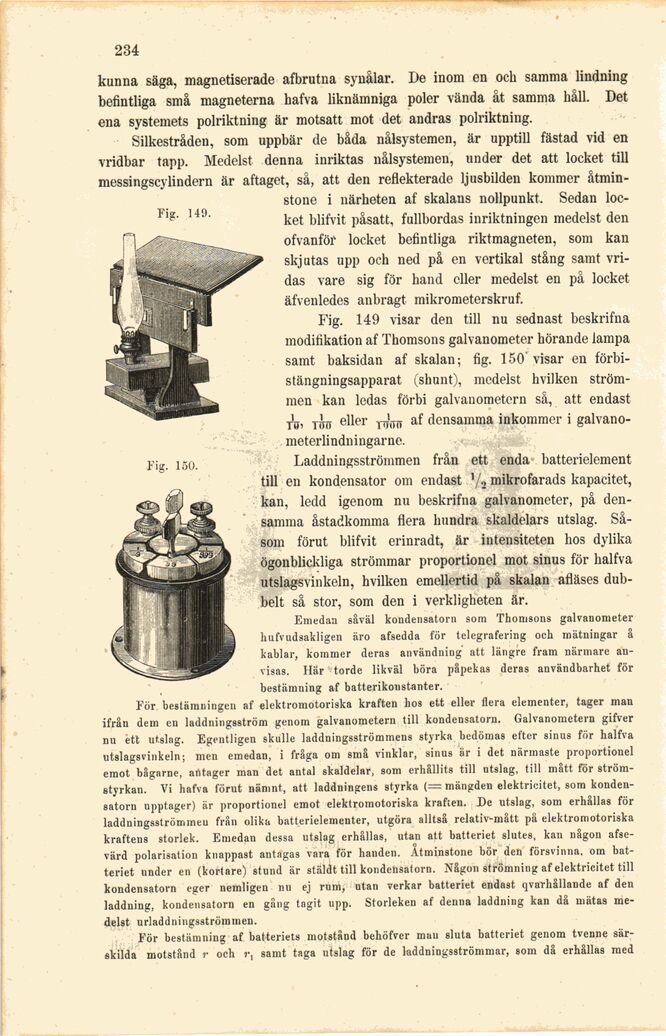

Fig. 149 visar den till nu sednast beskrifna
modifikation af Thomsons galvanometer hörande lampa
samt baksidan af skalan; fig. 150’visar en
förbi-stängningsapparat (shunt), medelst hvilken
strömmen kan ledas förbi galvanometern så, att endast
tbi tmr cllc ttÄui densamma inkommer i
galvano-meterlindningarne.
Laddningsströmmen från ett enda batterielement
till en kondensator om endast ’/j mikrofarads kapacitet,
kan, ledd igenom nu beskrifna galvanometer, på
densamma åstadkomma flera hundra skaldelars utslag.
Såsom förut blifvit erinradt, är intensiteten hos dylika
ögonblickliga strömmar proportionel mot sinus för halfva
utslagsvinkeln, hvilken emellertid på skalan afläses
dubbelt så stor, som den i verkligheten är.
Emedan såväl kondensatorn som Thomsons galvanometer
hufvudsakligen äro afsedda för telegrafering och mätningar å
kablar, kommer deras användning att längre fram närmare
anvisas. Här torde likväl böra påpekas deras användbarhet för
bestämning af batterikoustanter.
För bestämningen af elektromotoriska kraften hos ett eller flera elementer, tager man
ifrån dem en laddningsström genom galvanometern till kondensatorn. Galvanometern gifver
nu ett utslag. Egentligen skulle ladduingsströmmens styrka bedömas efter sinus för halfva
utslagsvinkeln; men emedan, i fråga om små vinklar, sinus är i det närmaste proportionel
emot bågarne, antager man det antal skaldelar, som erhållits till utslag, till mått för
strömstyrkan. Vi hafva förut nämnt, att laddningens styrka (= mängden elektricitet, som
kondensatorn upptager) är proportionel emot elektromotoriska kraften. De utslag, som erhållas för
laddningsströmmeu från olika batterielementer, utgöra alltså relativ-mått på elektromotoriska
kraftens storlek. Emedan dessa utslag erhållas, utan att batteriet slutes, kan någon
afsevärd polarisation knappast antagas vara för handen. Åtminstone bör den försvinna, om
batteriet under en (kortare) stnnd är stäldt till kondensators Någon strömning af elektricitet till
kondensatorn eger nemligen nu ej rum, utan verkar batteriet endast qvarhållande af den
laddning, kondensatorn en gång tagit upp. Storleken af denna laddning kan då mätas
medelst urladdningsströmmen.
För bestämning af batteriets motstånd behöfver mau sluta batteriet genom tvenne
särskilda motstånd r och »•, samt taga utslag för de laddningsströmmar, som då erhållas med
Fig. 149.
Fig. 150.
