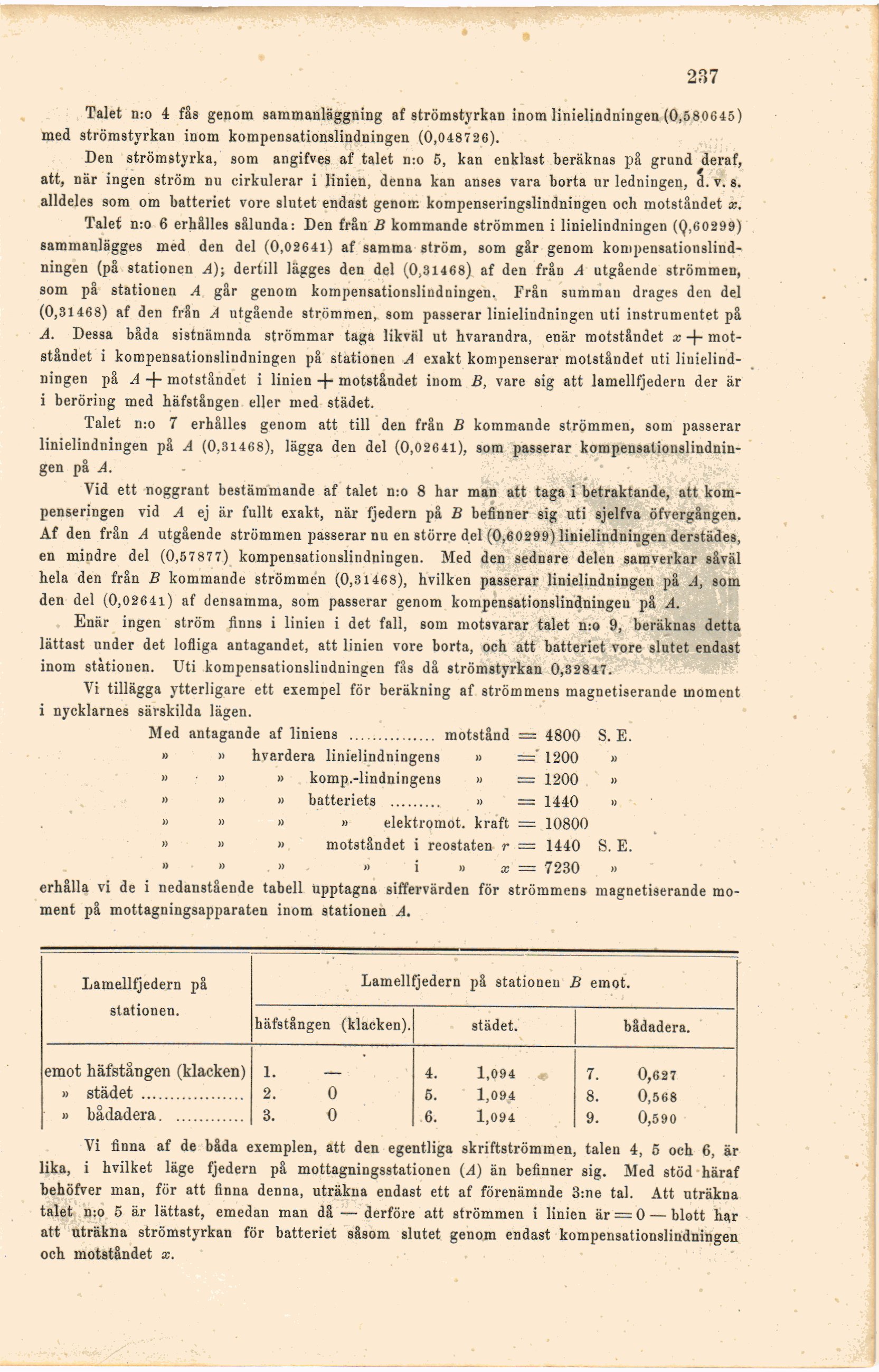

Full resolution (JPEG) - On this page / på denna sida - XI. Om dubbeltelegrafering
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
2P.7
Talet n:o 4 fås genom sammanläggning af strömstyrkan inom linielindningen (0,580645)
med strömstyrkan inom kompensationslindningen (0,048726).
Den strömstyrka, som angifves af talet n:o 5, kan enklast beräknas på grnnd deraf,
att, när ingen ström nu cirkulerar i linien, denna kan anses vara borta ur ledningen, d. v. s.
alldeles som om batteriet vore slutet endast genoir. kompenseringslindningen och motståndet x.
Talet n:o 6 erhålles sålunda: Den från B kommande strömmen i linielindningen (<J,60299)
sammanlägges med den del (0,02641) af samma ström, som går genom
kompensationslindningen (på stationen A)-, dertill lägges den del (0,31468) af den från A utgående strömmen,
som på stationen A går genom kompensationslindningen.. Från summan drages den del
(0,31468) af den från A utgående strömmen, som passerar linielindningen uti instrumentet på
A. Dessa båda sistnämnda strömmar taga likväl ut hvarandra, enär motståndet x +
motståndet i kompensationslindningen på stationen A exakt kompenserar motståndet uti
liuielind-ningen på A + motståndet i linien -f- motståndet inom B, vare sig att lamellfjedern der är
i beröring med häfstången eller med städet.
Talet n:o 7 erhålles genom att till den från B kommande strömmen, som passerar
linielindningen på A (0,31468), lägga den del (0,02641), som passerar
kompensationslindningen på A.
Vid ett noggrant bestämmande af talet mo 8 har man att taga i betraktande, att
kompenseringen vid A ej är fullt exakt, när fjedern på B befinner sig uti sjelfva öfvergången.
Af den från A utgående strömmen passerar nu en större del (0,60299) linielindningen derstädes,
en mindre del (0,57877) kompensationslindningen. Med den sednare delen samverkar såväl
hela den från B kommande strömmen (0,31468), hvilken passerar linielindningen på A, som
den del (0,0264i) af densamma, som passerar genom kompensationslindningen på A.
Enär ingen ström finns i linien i det fall, som motsvarar talet n:o 9, beräknas detta
lättast nnder det lödiga antagandet, att linien vore borta, och att batteriet vore slutet endast
inom stationen. Uti kompensationslindningen fås då strömstyrkan 0,32847.
Vi tillägga ytterligare ett exempel för beräkning af strömmens magnetiserande moment
i nycklarnes särskilda lägen.
Med antagande af liniens ............... motstånd = 4800 S. E.
» » hvardera linielindningens » =’ 1200 »
» » » komp.-lindningens » = 1200 »
» » » batteriets ......... » = 1440 »
» » » » elektromot. kraft = 10800
» » » motståndet i reostaten r = 1440 S. E.
» » » » i » x = 7230 »
erhålla vi de i nedanstående tabell upptagna siffervärden för strömmens magnetiserande
moment på mottagningsapparaten inom stationen A.
Lamellfjedern på stationen. Lamellfjedern på stationen B emot.
häfstången (klacken). städet. bådadera.
emot häfstången (klacken) 1. — 4. 1,094 « 7. 0,627
» städet .................. 2. 0 ö. 1,094 8. 0,568
» bådadera............. 3. 0 6. 1,094 9. 0,590
Vi finna af de båda exemplen, att den egentliga skriftströmmen, talen 4, 5 och 6, är
lika, i hvilket låge fjedern på mottagningsstationen (A) än befinner sig. Med stöd häraf
behöfver man, för att finna denna, uträkna endast ett af förenämnde 3:ne tal. Att uträkna
talet n:o 5 är lättast, emedan man då — derföre att strömmen i linien är = O — blott har
att uträkna strömstyrkan för batteriet såsom slutet genom endast kompensationslindningen
och motståndet x.
