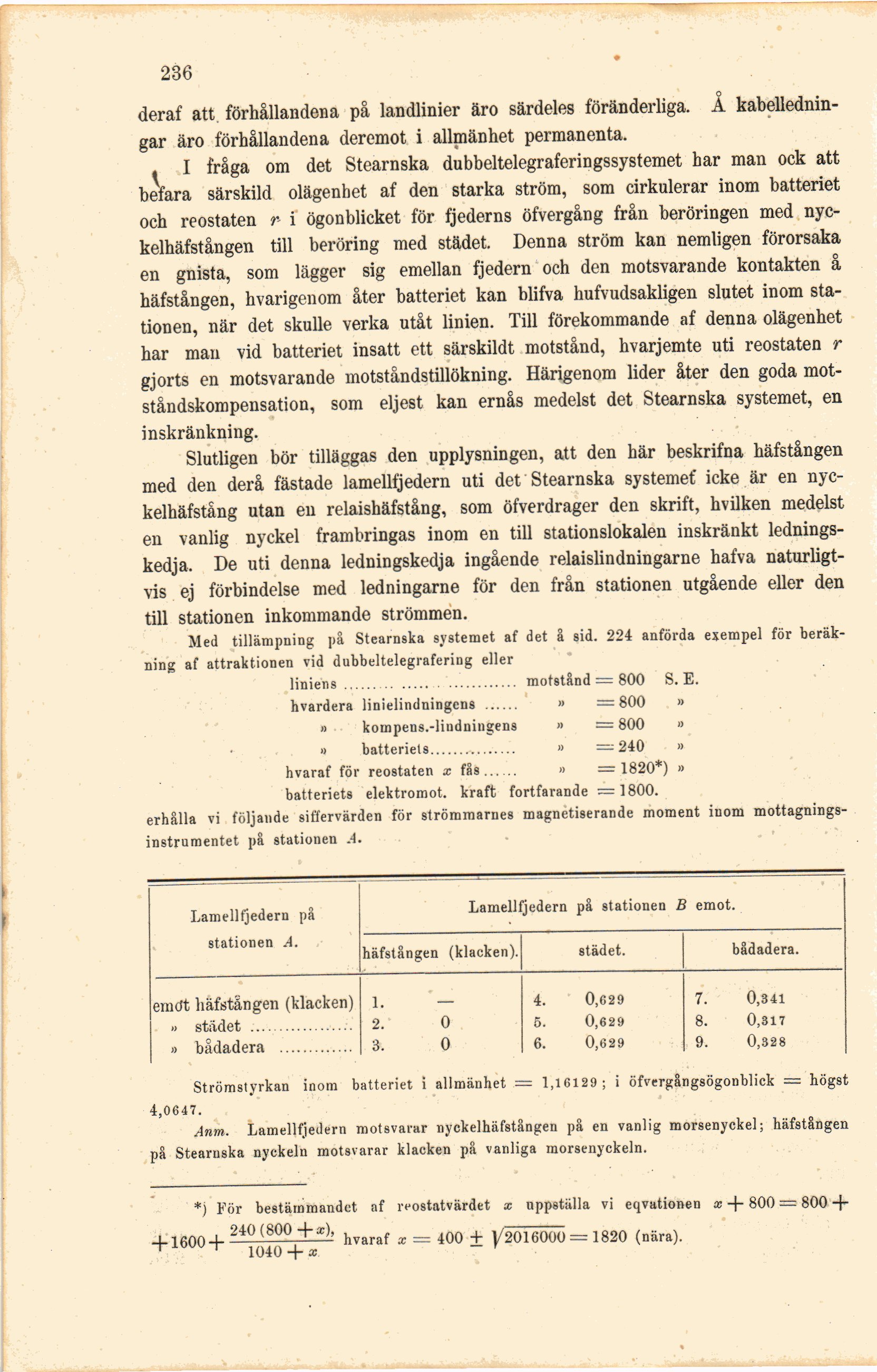

Full resolution (JPEG) - On this page / på denna sida - XI. Om dubbeltelegrafering
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
236
deraf att förhållandena på landlinier äro särdeles föränderliga. A
kabelledningar äro förhållandena deremot i allmänhet permanenta.
^ I fråga om det Stearnska dubbeltelegraferingssystemet har man ock att
befara särskild olägenhet af den starka ström, som cirkulerar inom batteriet
och reostaten r- i ögonblicket för fjederns öfvergång från beröringen med
nyc-kelhäfstången till beröring med städet. Denna ström kan nemligen förorsaka
en gnista, som lägger sig emellan fjedern och den motsvarande kontakten å
häfstången, hvarigenom åter batteriet kan blifva hufvudsakligen slutet inom
stationen, när det skulle verka utåt linien. Till förekommande af denna olägenhet
har man vid batteriet insatt ett särskildt motstånd, hvarjemte uti reostaten r
gjorts en motsvarande motståndstillökning. Härigenom lider åter den goda
motståndskompensation, som eljest kan ernås medelst det Stearnska systemet, en
inskränkning.
Slutligen bör tilläggas den upplysningen, att den här beskrifna häfstången
med den derå fästade lamellfjedern uti det Stearnska systemet" icke är en
nyc-kelhäfstång utan en relaishäfstång, som öfverdrager den skrift, hvilken medelst
en vanlig nyckel frambringas inom en till stationslokalen inskränkt
lednings-kedja. De uti denna ledningskedja ingående relaislindningarne hafva
naturligtvis ej förbindelse med ledningarne för den från stationen utgående eller den
till stationen inkommande strömmen.
Med tillämpning på Stearnska systemet af det å sid. 224 anförda exempel för
beräkning af attraktionen vid dubbeltelegrafering eller
liniens .......................... motstånd = 800 S. E.
hvardera linielindningens ...... » = 800 »
n kompens.-lindningens » = 800 »
» batteriets.............. » =240 »
hvaraf för reostaten x fås...... » = 1820*) »
batteriets elektromot. kraft fortfarande =1800.
erhålla vi följande siffervärden för strömmarnes magnetiserande moment inom
mottagningsinstrumentet på stationen .4.
LamellQedern på stationen A. Lamellfjedern på stationen B emot.
häfstången (klacken). städet. bådadera.
emdt häfstången (klacken) 1. — 4. 0,629 7. 0,341
» städet .................. 2. 0 5. 0,629 8. 0,317
» bådadera ............. 3. 0 6. 0,629 9. 0,328
Strömstyrkan inom batteriet i allmänhet = 1,16129; i öfvergångsögonbliek = högst
4,0647.
Anm. Lamellfjedern motsvarar nyekelhäfstången på en vanlig morsenyckel; häfstången
på Stearnska nyckeln motsvarar klacken på vanliga morsenyckeln.
*) För bestämmandet af reostatvärdet x uppställa vi eqvationen x + 800 = 800 +
+ 1600+ 24?’f0°,+ l)’ hvaraf x = 400 ± 1/2016000 = 1820 (nära).
1 () 4- (i -4— er.
