•294
ren (öfverförd i mottagningsläget) samt innefattar äfven delar af nyckelns
ledningar och är af omkastaren i denna beroende. Ledningen för endast utgående
ström sträcker sig från samma reostat via transmitteras skifva D, batteriet och
skifvan 2 (med reostaten R såsom grenledning) till nyssnämnde mellersta
häfstång (öfverförd i telegraferingsläget).
Fig. 181 utvisar en något olika anordning af ifrågavarande ledningar.
Olikheten reducerar sig emellertid till det, att linien och jorden bytt
ytter-kontakter både på nyckeln och transmittera. Från receivern hafva ledningarne
till sistnämnde instrumenter blifvit dragna så, att receiverns förbindelse med
både linien och jorden blir oförändrad. Ytterkontakterna äro i fig. 181 märkta
på samma sätt som på (de engelska) instrumenterna. Z och G utmärka de
båda batteripolerna (zink, copper); K (key) nyckeln; L (line) linien; E (earth)
jorden. För att kunna förstå den ritning öfver stationsledningarne, figuren
framställer, behöfver man emellertid jemföra densamma med fig. 176, af hvilken
sednare inhemtas, på hvad sätt de särskilda apparatdelarne äro med
ytterkontakterna förbundna.

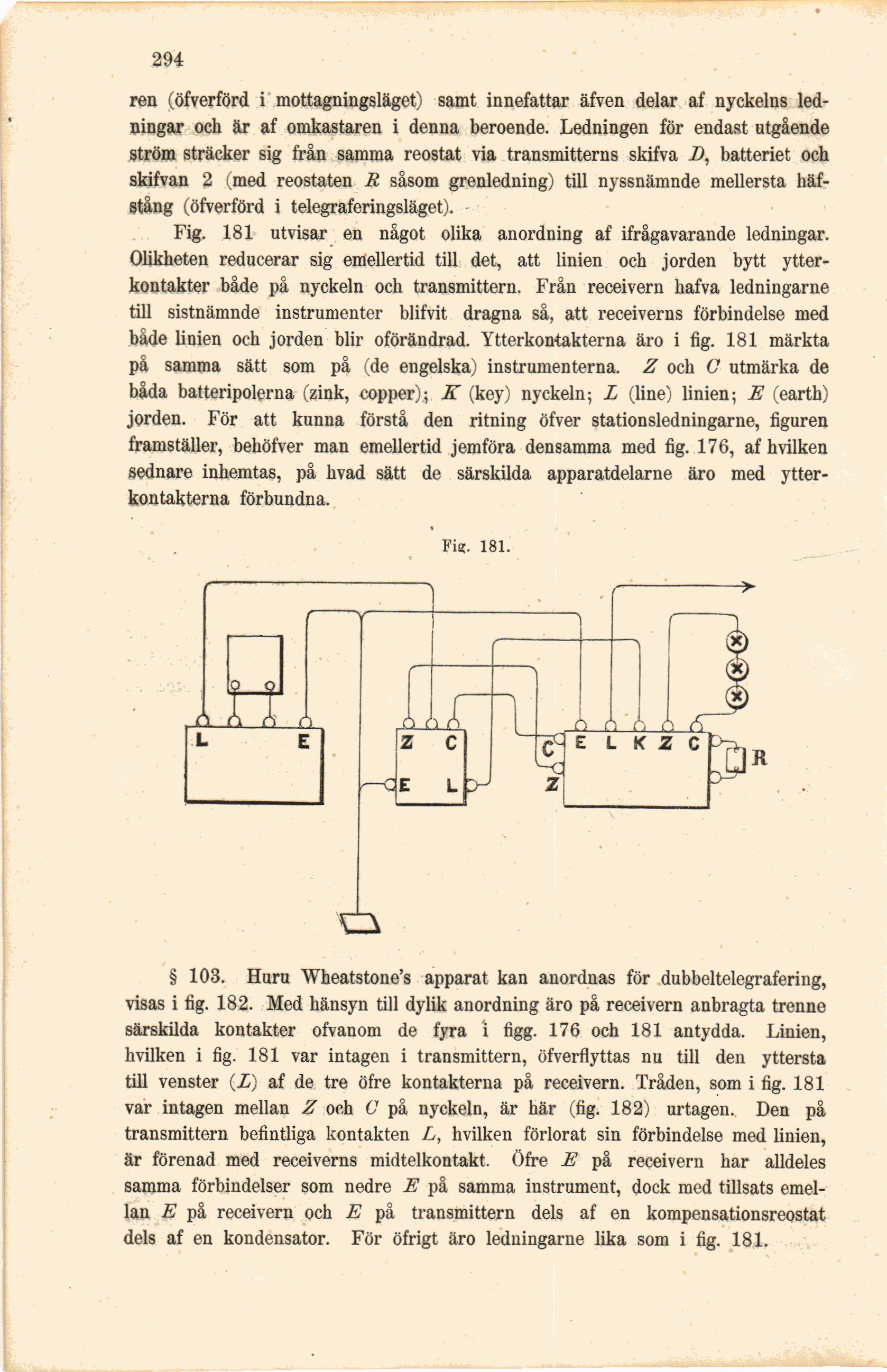

Fig. 181.
§ 103. Huru Wheatstone^ apparat kan anordnas för dubbeltelegrafering,
visas i fig. 182. Med hänsyn till dylik anordning äro på receivern anbragta trenne
särskilda kontakter ofvanom de fyra i figg. 176 och 181 antydda. Linien,
hvilken i fig. 181 var intagen i transmittera, öfverflyttas nu till den yttersta
till venster (X) af de tre öfre kontakterna på receivern. Tråden, som i fig. 181
var intagen mellan Z och C på nyckeln, är här (fig. 182) urtagen. Den på
transmittera befintliga kontakten L, hvilken förlorat sin förbindelse med linien,
är förenad med receiverns midtelkontakt, Öfre E på receivern har alldeles
samma förbindelser som nedre E på samma instrument, dock med tillsats
emellan E på receivern och E på transmittera dels af en kompensationsreostat
dels af en kondensator. För öfrigt äro ledningarne lika som i fig. 181.
