•295
Såsom af fig. 176, jemförd med fig. 182, lätt finnes, är det transmittera,
ej nyckeln, som, med den i fig. 176 antydda ställning hos
transmitteromkasta-ren, inkommer för dubbeltelegraferingen. Mellan transmitteras JE och L, hvilka
utåt äro förbundna: den ena med jorden, den andra med linien, utgör det för
omkastning till sin polriktning utsatta batteriet den inre förbindelsen. Hvilken
riktning den utgående strömmen har, är emellertid för den vid
dubbeltelegraferingen erforderliga kompensationen likgiltigt. Den vid kontakten L på
transmittera i riktning mot linien utgående strömmen får vid receiverns
mitteikontakt dela sig så, att ena delen tager väg genom elektromagnetens
linie-lindning till linien; och den andra delen genom elektromagnetens
kompensationslindning till kompensationsledningarne och jorden. Den inkommande strömmen
går från L på receivern genom linielindningen till midtelkontakten, från
hvilken åter tvenne särskilda ledningar finnas till jorden. Den ena af dessa
ledningar utgöres alltid af kompensationsledningen. Den andra utgöres af den
inre förbindelsen mellan L och E på transmittera, hvilken åter förmedlas af
ledningarne mellan de båda nabbarné på såväl vaggbommen som omkastnings-

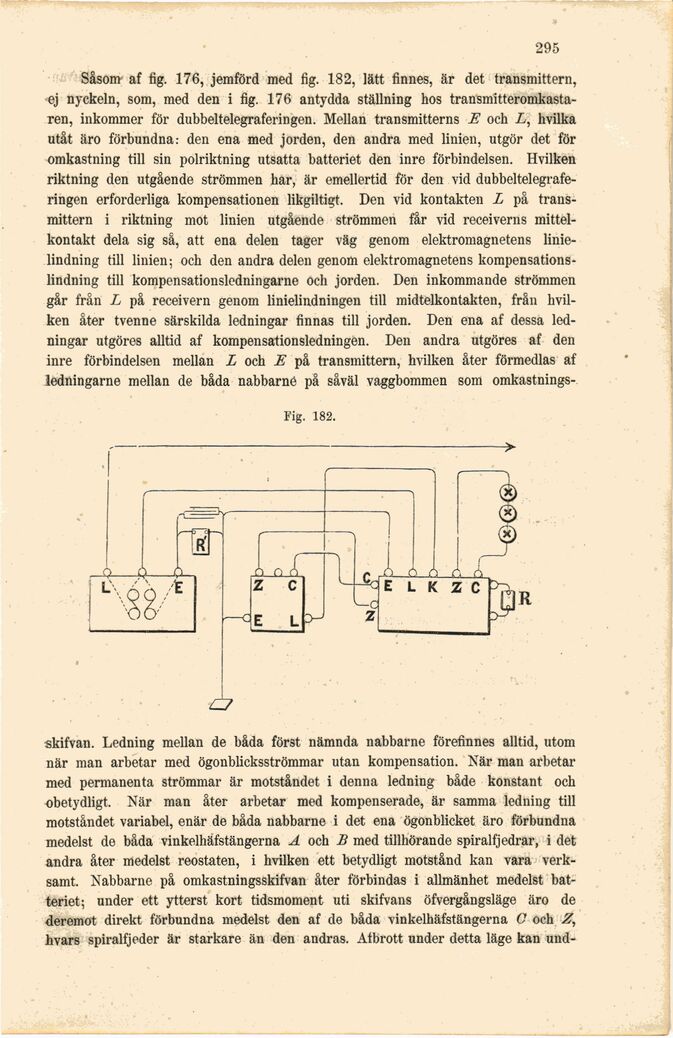

Fig. 182.
skifvan. Ledning mellan de båda först nämnda nabbarne förefinnes alltid, utom
när man arbetar med ögonblicksströmmar utan kompensation. När man arbetar
med permanenta strömmar är motståndet i denna ledning både konstant och
obetydligt. När man åter arbetar med kompenserade, är samma ledning till
motståndet variabel, enär de båda nabbarne i det ena ögonblicket äro förbundna
medelst de båda vinkelhäfstängerna Å och B med tillhörande spiralfjedrar, i det
andra åter medelst reostaten, i hvilken ett betydligt motstånd kan vara
verksamt. Nabbarne på omkastningsskifvan åter förbindas i allmänhet medelst
batteriet; under ett ytterst kort tidsmoment uti skifvans öfvergångsläge äro de
deremot direkt förbundna medelst den af de båda vinkelhäfstängerna C och Z,
hvars spiralfjeder är starkare än den andras. Afbrott under detta läge kan und-
