•402
häfstång, hvars andra ända är fästad vid en axel, som till följd deraf, att den
först nämnda ändan af häfstången än fäller ned genom en urhuggning å rimsan,
än af papperet lyftes upp derur, kommer i oscillation och derigenom
åvägabringar de erforderliga batteriomkastningarne.
Punsningen för Ericssonska apparaten består uti urhuggningar från
rimsans ena kant, så att denna kant ej blir rak utan företer försänkningar af större
eller mindre utsträckning på längden, allt efter som de svara emot streck eller
prickar. Mot denna kant släpar ena ändan af den häfstångsarm, af hvars
rörelse batteriomkastningarne betingas. På Carlanderska apparaten är
häfstångens rörelseplan vinkelrätt mot rimsans breddutsträckning; på Ericssonska
apparaten är häfstångens rörelseplan parallelt med rimsans breddutsträckning.

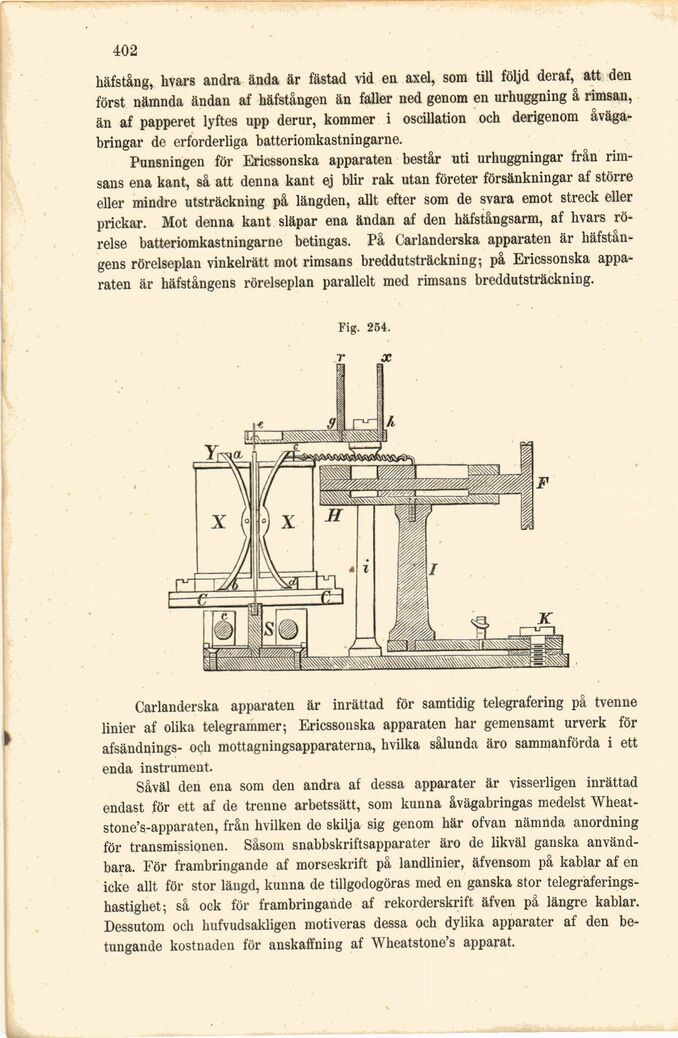

Fig. 254.
Carlanderska apparaten är inrättad för samtidig telegrafering pä tvenne
linier af olika telegrammer; Ericsson ska apparaten har gemensamt urverk för
afsändnings- och mottagningsapparaterna, hvilka sålunda äro sammanförda i ett
enda instrument.
Såväl den ena som den andra af dessa apparater är visserligen inrättad
endast för ett af de trenne arbetssätt, som kunna åvägabringas medelst
Wheat-stone’s-apparaten, från hvilken de skilja sig genom här ofvan nämnda anordning
för transmissionen. Såsom snabbskriftsapparater äro de likväl ganska
användbara. För frambringande af morseskrift på landlinier, äfvensom på kablar af en
icke allt för stor längd, kunna de tillgodogöras med en ganska stor
telegraferingshastighet; så ock för frambringande af rekorderskrift äfven på längre kablar.
Dessutom och hufvudsakligen motiveras dessa och dylika apparater af den
betungande kostnaden för anskaffning af Wheatstone^ apparat.
