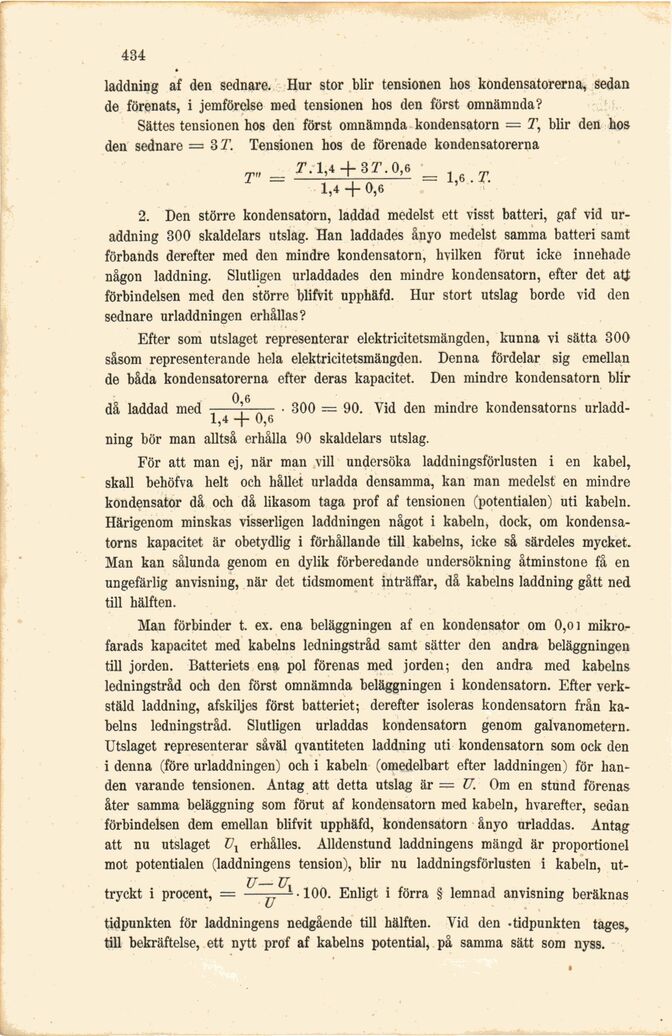

•434
laddning af den sednare. Hur stor blir tensionen hos kondensatorerna, sedan
de förenats, i jemförelse med tensionen hos den först omnämnda?
Sättes tensionen hos den först omnämnda kondensatorn = T, blir den hos
den sednare = 3 T. Tensionen hos de förenade kondensatorerna
_ T. 1,4 + 37.0,» _
T ~ 1,4 + 0,6 - ^
2. Den större kondensatorn, laddad medelst ett visst batteri, gaf vid
ur-addning 300 skaldelars utslag. Han laddades ånyo medelst samma batteri samt
förbands derefter med den mindre kondensatorn, hvilken förut icke innehade
någon laddning. Slutligen urladdades den mindre kondensatorn, efter det att
förbindelsen med den större blifvit upphäfd. Hur stort utslag borde vid den
sednare urladdningen erhållas?
Efter som utslaget representerar elektricitetsmängden, kunna vi sätta 300
såsom representerande hela elektricitetsmängden. Denna fördelar sig emellan
de båda kondensatorerna efter deras kapacitet. Den mindre kondensatorn blir
0 6
då laddad med –• 300 = 90. Vid den mindre kondensatorns urladd-
1,4 + 0,6
ning bör man alltså erhålla 90 skaldelars utslag.
För att man ej, när man vill undersöka laddningsförlusten i en kabel,
skall behöfva helt och hållet urladda densamma, kan man medelst en mindre
kondensator då och då likasom taga prof af tensionen (potentialen) uti kabeln.
Härigenom minskas visserligen laddningen något i kabeln, dock, om
kondensatorns kapacitet är obetydlig i förhållande till kabelns, icke så särdeles mycket.
Man kan sålunda genom en dylik förberedande undersökning åtminstone få en
ungefärlig anvisning, när det tidsmoment inträffar, då kabelns laddning gått ned
till hälften.
Man förbinder t. ex. ena beläggningen af en kondensator om 0,o i
mikrofarads kapacitet med kabelns ledningstråd samt sätter den andra beläggningen
till jorden. Batteriets ena pol förenas med jorden; den andra med kabelns
ledningstråd och den först omnämnda beläggningen i kondensatorn. Efter
verkstäld laddning, afskiljes först batteriet; derefter isoleras kondensatorn från
kabelns ledningstråd. Slutligen urladdas kondensatorn genom galvanometern.
Utslaget representerar såväl qvantiteten laddning uti kondensatorn som ock den
i denna (före urladdningen) och i kabeln (omedelbart efter laddningen) för
handen varande tensionen. Antag att detta utslag är = U. Om en stund förenas
åter samma beläggning som förut af kondensatorn med kabeln, hvarefter, sedan
förbindelsen dem emellan blifvit upphäfd, kondensatorn ånyo urladdas. Antag
att nu utslaget üx erhålles. Alldenstund laddningens mängd är proportionel
mot potentialen (laddningens tension), blir nu laddningsförlusten i kabeln,
uttryckt i procent, = ^ ^ • 100. Enligt i förra § lemnad anvisning beräknas
tidpunkten för laddningens nedgående till hälften. Vid den -tidpunkten tages,
till bekräftelse, ett nytt prof af kabelns potential, på samma sätt som nyss.
