•435

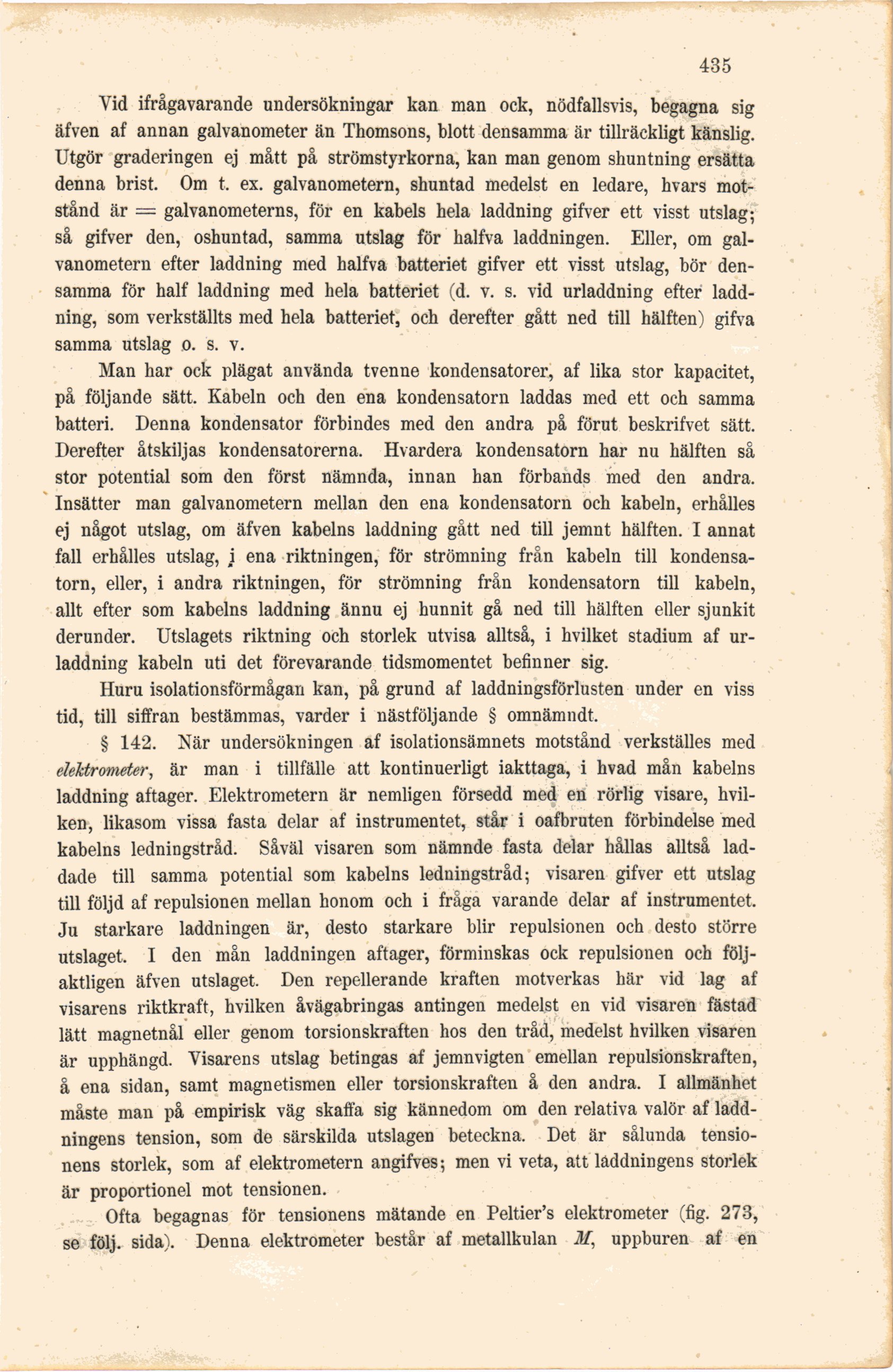

Vid ifrågavarande undersökningar kan man ock, nödfallsvis, begagna sig
äfven af annan galvanometer än Thomsons, blott densamma är tillräckligt känslig.
Utgör graderingen ej mått på strömstyrkorna, kan man genom shuntning ersätta
denna brist. Om t, ex. galvanometern, shuntad medelst en ledare, hvars
motstånd är = galvanometerns, för en kabels hela laddning gifver ett visst utslag;
så gifver den, oshuntad, samma utslag för halfva laddningen. Eller, om
galvanometern efter laddning med halfva batteriet gifver ett visst utslag, bör
densamma för half laddning med hela batteriet (d. v. s. vid urladdning efter
laddning, som verkställts med hela batteriet, och derefter gått ned till hälften) gifva
samma utslag o. s. v.
Man har ock plägat använda tvenne kondensatorer, af lika stor kapacitet,
på följande sätt. Kabeln och den ena kondensatorn laddas med ett och samma
batteri. Denna kondensator förbindes med den andra på förut beskrifvet sätt.
Derefter åtskiljas kondensatorerna. Hvardera kondensatorn har nu hälften så
stor potential som den först nämnda, innan han förbands med den andra.
Insätter man galvanometern mellan den ena kondensatorn och kabeln, erhålles
ej något utslag, om äfven kabelns laddning gått ned till jemnt hälften. I annat
fall erhålles utslag, i ena riktningen, för strömning från kabeln till
kondensatorn, eller, i andra riktningen, för strömning från kondensatorn till kabeln,
allt efter som kabelns laddning ännu ej hunnit gå ned till hälften eller sjunkit
derunder. Utslagets riktning och storlek utvisa alltså, i hvilket stadium af
urladdning kabeln uti det förevarande tidsmomentet befinner sig.
Huru isolationsförmågan kan, på grund af laddningsförlusten under en viss
tid, till siffran bestämmas, varder i nästföljande § omnämndt.
§ 142. När undersökningen af isolationsämnets motstånd verkställes med
elektrometer, är man i tillfälle att kontinuerligt iakttaga, i hvad mån kabelns
laddning aftager. Elektrometern är nemligen försedd med en rörlig visare,
hvilken, likasom vissa fasta delar af instrumentet, står i oafbruten förbindelse med
kabelns ledningstråd. Såväl visaren som nämnde fasta delar hållas alltså
laddade till samma potential som kabelns ledningstråd; visaren gifver ett utslag
till följd af repulsionen mellan honom och i fråga varande delar af instrumentet.
Ju starkare laddningen är, desto starkare blir repulsionen och desto större
utslaget, I den mån laddningen aftager, förminskas ock repulsionen och
följaktligen äfven utslaget, Den repellerande kraften motverkas här vid lag af
visarens riktkraft, hvilken åvägabringas antingen medelst en vid visaren fästad
lätt magnetnål eller genom torsionskraften hos den tråd, medelst hvilken visaren
är upphängd. Visarens utslag betingas af jemnvigten emellan repulsionskraften,
å ena sidan, samt magnetismen eller torsionskraften å den andra. I allmänhet
måste man på empirisk väg skaffa sig kännedom om den relativa valör af
laddningens tension, som de särskilda utslagen beteckna. Det är sålunda
tensio-nens storlek, som af elektrometern angifves; men vi veta, att laddningens storlek
är proportionel mot tensionen.
Ofta begagnas för tensionens mätande en Peltier’s elektrometer (fig. 273,
se följ. sida). Denna elektrometer består af metallkulan M, uppburen af en
