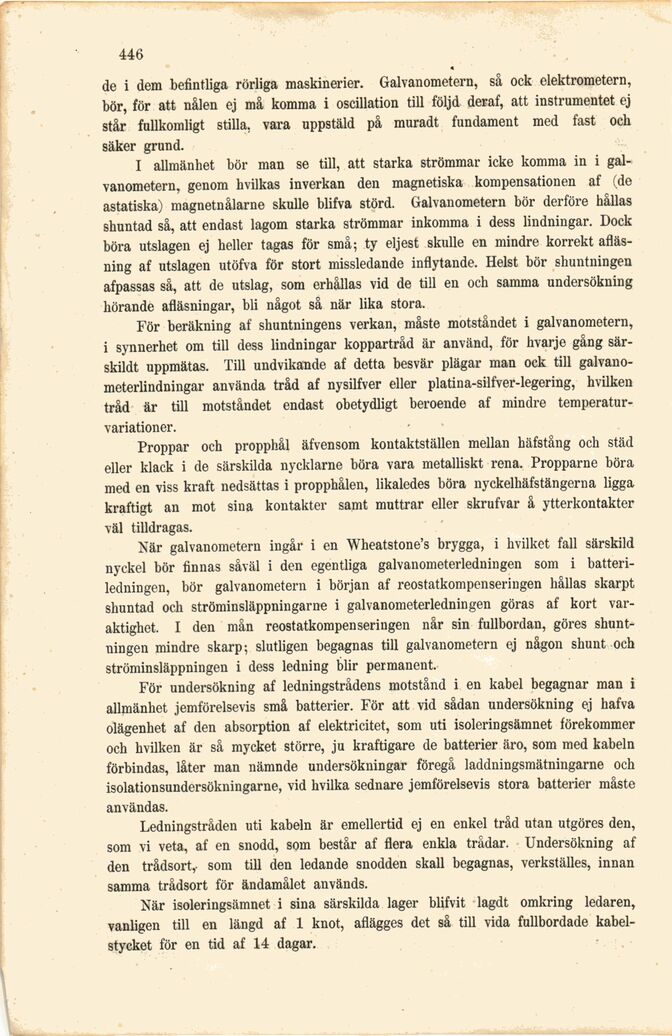

•446
de i dem befintliga rörliga maskinerier. Galvanometern, så ock elektrometern,
bör, för att nålen ej må komma i oscillation till följd deraf, att instrumentet ej
står fullkomligt stilla, vara uppstäld på muradt fundament med fast och
säker grund.
I allmänhet bör man se till, att starka strömmar icke komma in i
galvanometern, genom hvilkas inverkan den magnetiska kompensationen af (de
astatiska) magnetnålarne skulle blifva störd. Galvanometern bör derföre hållas
shuntad så, att endast lagom starka strömmar inkomma i dess lindningar. Dock
böra utslagen ej heller tagas för små; ty eljest skulle en mindre korrekt
afläsning af utslagen utöfva för stort missledande inflytande. Helst bör shuntningen
afpassas så, att de utslag, som erhållas vid de till en och samma undersökning
hörande afläsningar, bli något så när lika stora.
För beräkning af shuntningens verkan, måste motståndet i galvanometern,
i synnerhet om till dess lindningar koppartråd är använd, för hvarje gång
särskildt uppmätas. Till undvikande af detta besvär plägar man ock till
galvano-meterlindningar använda tråd af nysilfver eller platina-silfver-legering, hvilken
tråd är till motståndet endast obetydligt beroende af mindre
temperaturvariationer.
Proppar och propphål äfvensom kontaktställen mellan häfstång och städ
eller klack i de särskilda nycklarne böra vara metalliskt rena. Propparne böra
med en viss kraft nedsättas i propphålen, likaledes böra nyckelhäfstängerna ligga
kraftigt an mot sina kontakter samt muttrar eller skrufvar å ytterkontakter
väl tilldragas.
När galvanometern ingår i en Wheatstone^ brygga, i hvilket fall särskild
nyckel bör finnas såväl i den egentliga galvanometerledningen som i
batteriledningen, bör galvanometern i början af reostatkompenseringen hållas skarpt
shuntad och ströminsläppningarne i galvanometerledningen göras af kort
varaktighet. I den mån reostatkompenseringen når sin fullbordan, göres
shuntningen mindre skarp; slutligen begagnas till galvanometern ej någon shunt och
ströminsläppningen i dess ledning blir permanent.
För undersökning af ledningstrådens motstånd i en kabel begagnar man i
allmänhet jemförelsevis små batterier. För att vid sådan undersökning ej hafva
olägenhet af den absorption af elektricitet, som uti isoleringsämnet förekommer
och hvilken är så mycket större, ju kraftigare de batterier äro, som med kabeln
förbindas, låter man nämnde undersökningar föregå laddningsmätningarne och
isolationsundersökningarne, vid hvilka sednare jemförelsevis stora batterier måste
användas.
Ledningstråden uti kabeln är emellertid ej en enkel tråd utan utgöres den,
som vi veta, af en snodd, som består af flera enkla trådar. Undersökning af
den trådsort,- som till den ledande snodden skall begagnas, verkställes, innan
samma trådsort för ändamålet används.
När isoleringsämnet i sina särskilda lager blifvit lagdt omkring ledaren,
vanligen till en längd af 1 knot, aflägges det så till vida fullbordade
kabelstycket för en tid af 14 dagar.
