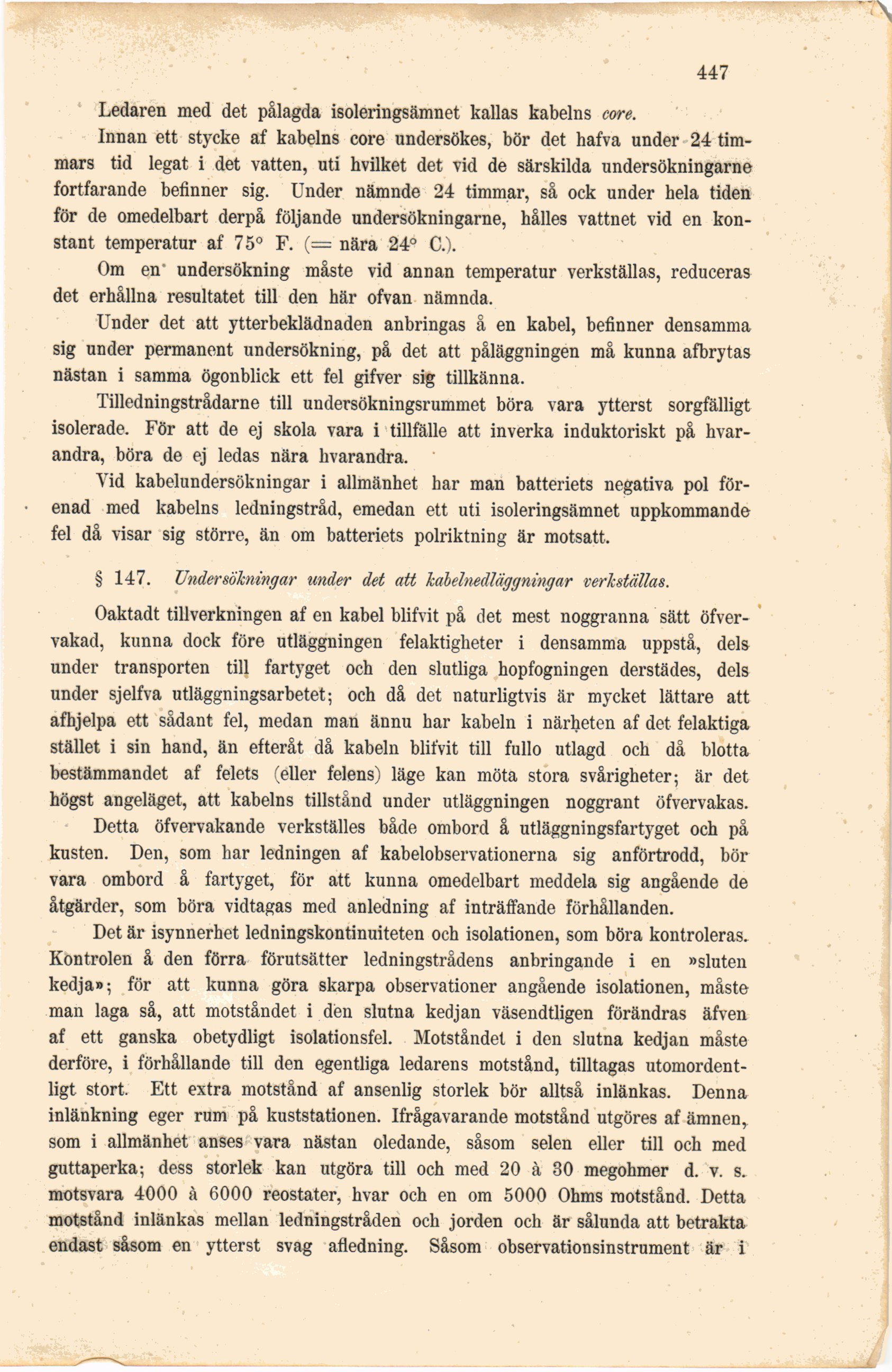

•447
Ledaren med det pålagda isoleringsämnet kallas kabelns core.
Innan ett stycke af kabelns core undersökes, bör det hafva under 24
timmars tid legat i det vatten, uti hvilket det vid de särskilda undersökningarne
fortfarande befinner sig. Under nämnde 24 timmar, så ock under bela tiden
för de omedelbart derpå följande undersökningarne, hålles vattnet vid en
konstant temperatur af 75° F. (= nära 24° C.).
Om en" undersökning måste vid annan temperatur verkställas, reduceras
det erhållna resultatet till den här ofvan nämnda.
Under det att ytterbeklädnaden anbringas å en kabel, befinner densamma
sig under permanent undersökning, på det att påläggningen må kunna afbrytas
nästan i samma ögonblick ett fel gifver sig tillkänna.
Tilledningstrådarne till undersökningsrummet böra vara ytterst sorgfälligt
isolerade. För att de ej skola vara i tillfälle att inverka induktoriskt på
hvarandra, böra de ej ledas nära hvarandra.
Vid kabelundersökningar i allmänhet har man batteriets negativa pol
förenad med kabelns ledningstråd, emedan ett uti isoleringsämnet uppkommande
fel då visar sig större, än om batteriets polriktning är motsatt,
§ 147. TJndersökningar under det att kabelntdläggningar verkställas.
Oaktadt tillverkningen af en kabel blifvit på det mest noggranna sätt
öfver-vakad, kunna dock före utläggningen felaktigheter i densamma uppstå, dels
under transporten till fartyget och den slutliga hopfogningen derstädes, dels
under sjelfva utläggningsarbetet; och då det naturligtvis är mycket lättare att
afhjelpa ett sådant fel, medan man ännu har kabeln i närheten af det felaktiga
stället i sin hand, än efteråt då kabeln blifvit till fullo utlagd och då blotta
bestämmandet af felets (eller felens) läge kan möta stora svårigheter; är det
högst angeläget, att kabelns tillstånd under utläggningen noggrant öfvervakas.
Detta öfvervakande verkställes både ombord å utläggningsfartyget och på
kusten. Den, som har ledningen af kabelobservationerna sig anförtrodd, bör
vara ombord å fartyget, för att kunna omedelbart meddela sig angående de
åtgärder, som böra vidtagas med anledning af inträffande förhållanden.
Det är isynnerhet ledningskontinuiteten och isolationen, som böra kontroleras.
Kontrolen å den förra förutsätter ledningstrådens anbringande i en »sluten
kedja»; för att kunna göra skarpa observationer angående isolationen, måste
man laga så, att motståndet i den slutna kedjan väsendtligen förändras äfven
af ett ganska obetydligt isolationsfel. Motståndet i den slutna kedjan måste
derföre, i förhållande till den egentliga ledarens motstånd, tilltagas
utomordentligt stort. Ett extra motstånd af ansenlig storlek bör alltså inlänkas. Denna
inlänkning eger rum på kuststationen. Ifrågavarande motstånd utgöres af ämnen,
som i allmänhet anses vara nästan oledande, såsom selen eller till och med
guttaperka; dess storlek kan utgöra till och med 20 à 30 megohmer d. v. s.
motsvara 4000 à 6000 reostater, hvar och en om 5000 Ohms motstånd. Detta
motstånd inlänkas mellan ledningstråden och jorden och är sålunda att betrakta
endast såsom en ytterst svag afledning. Såsom observationsinstrument är i
