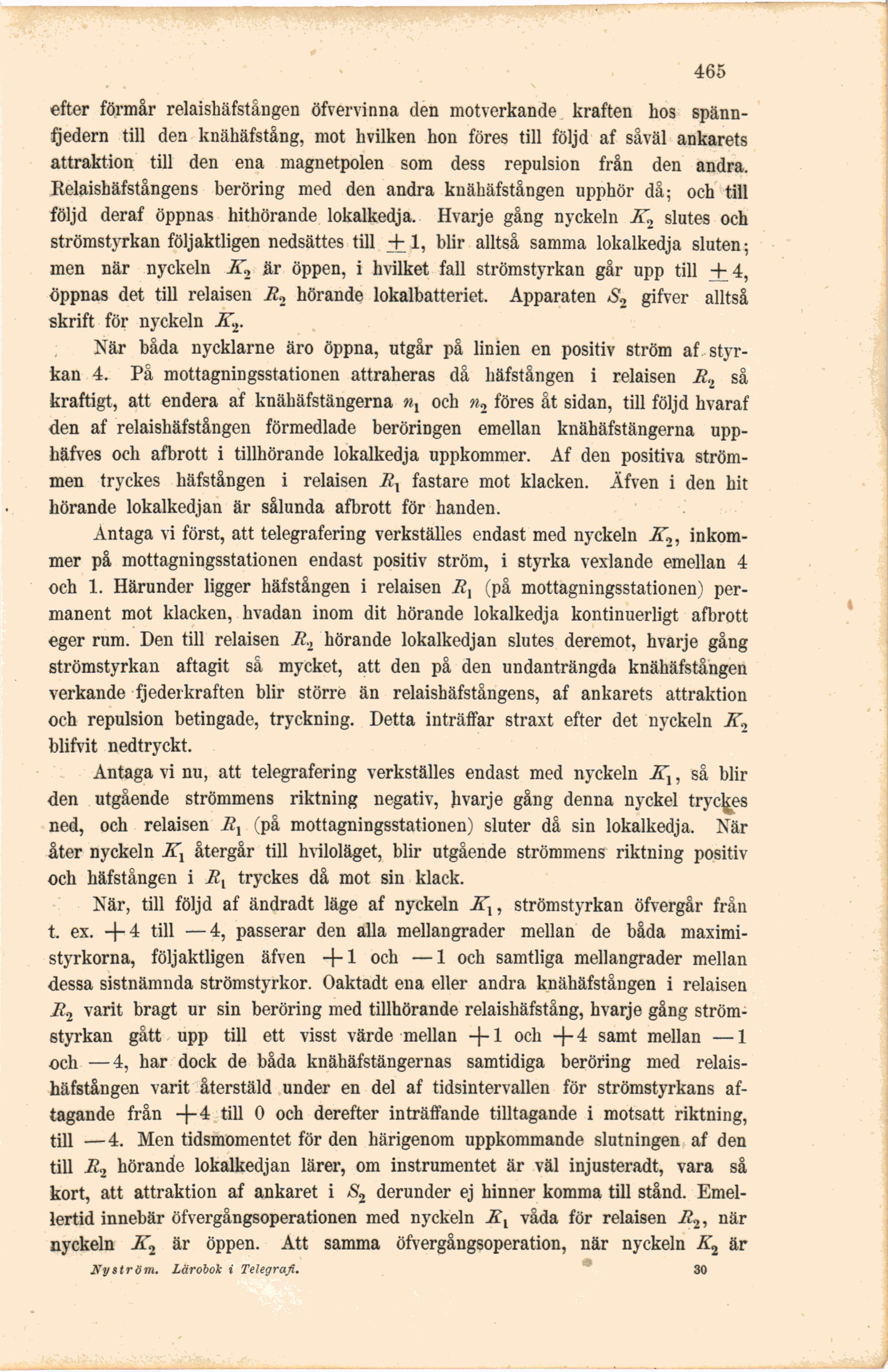

•465
efter förmår relaishäfstången öfvervinna den motverkande kraften hos
spänn-fjedern till den knähäfstång, mot hvilken hon föres till följd af såväl ankarets
attraktion till den ena magnetpolen som dess repulsion från den andra.
Relaishäfstångens beröring med den andra knähäfstången upphör då; och till
följd deraf öppnas hithörande lokalkedja. Hvarje gång nyckeln K2 slutes och
strömstyrkan följaktligen nedsattes till +1, blir alltså samma lokalkedja sluten;
men när nyckeln A"2 är öppen, i hvilket fall strömstyrkan går upp till +4,
öppnas det till relaisen R2 hörande lokalbatteriet. Apparaten S2 gifver alltså
skrift för nyckeln KT
När båda nycklarne äro öppna, utgår på linien en positiv ström af
styrkan 4. På mottagningsstationen attraheras då häfstången i relaisen R., så
kraftigt, att endera af knähäfstängerna och n2 föres åt sidan, till följd hvaraf
den af relaishäfstången förmedlade beröringen emellan knähäfstängerna
upphäfves och afbrott i tillhörande lokalkedja uppkommer. Af den positiva
strömmen tryckes häfstången i relaisen i?, fastare mot klacken. Äfven i den hit
hörande lokalkedjan är sålunda afbrott för handen.
Antaga vi först, att telegrafering verkställes endast med nyckeln A",,
inkommer på mottagningsstationen endast positiv ström, i styrka vexlande emellan 4
och 1. Härunder ligger häfstången i relaisen i?, (på mottagningsstationen)
permanent mot klacken, hvadan inom dit hörande lokalkedja kontinuerligt afbrott
eger rum. Den till relaisen R., hörande lokalkedjan slutes deremot, hvarje gång
strömstyrkan aftagit så mycket, att den på den undanträngda knähäfstången
verkande fjederkraften blir större än relaishäfstångens, af ankarets attraktion
och repulsion betingade, tryckning. Detta inträffar straxt efter det nyckeln K2
blifvit nedtryckt.
Antaga vi nu, att telegrafering verkställes endast med nyckeln K^, så blir
den utgående strömmens riktning negativ, hvarje gång denna nyckel tryckes
ned, och relaisen Ä, (på mottagningsstationen) sluter då sin lokalkedja. När
åter nyckeln K, återgår till hviloläget, blir utgående strömmens riktning positiv
och häfstången i Rt tryckes då mot sin klack.
När, till följd af ändradt läge af nyckeln JTj, strömstyrkan öfvergår från
t. ex. +4 till —4, passerar den alla mellangrader mellan de båda
maximi-styrkorna, följaktligen äfven +1 och —1 och samtliga mellangrader mellan
dessa sistnämnda strömstyrkor. Oaktadt ena eller andra knähäfstången i relaisen
R2 varit bragt ur sin beröring med tillhörande relaishäfstång, hvarje gång
strömstyrkan gått upp till ett visst värde mellan +1 och +4 samt mellan —1
och —4, har dock de båda knähäfstängernas samtidiga beröring med
relaishäfstången varit återstäld under en del af tidsintervallen för strömstyrkans
aftagande från -f-4 till 0 och derefter inträffande tilltagande i motsatt riktning,
yi! —4. Men tidsmomentet för den härigenom uppkommande slutningen af den
till R2 hörande lokalkedjan lärer, om instrumentet är väl injusteradt, vara så
kort, att attraktion af ankaret i S2 derunder ej hinner komma till stånd.
Emellertid innebär öfvergångsoperationen med nyckeln A, våda för relaisen R2, när
nyckeln K2 är öppen. Att samma öfvergångsoperation, när nyckeln Ä’2 är
Nyström. Lårobok i Telegrafi. 30
