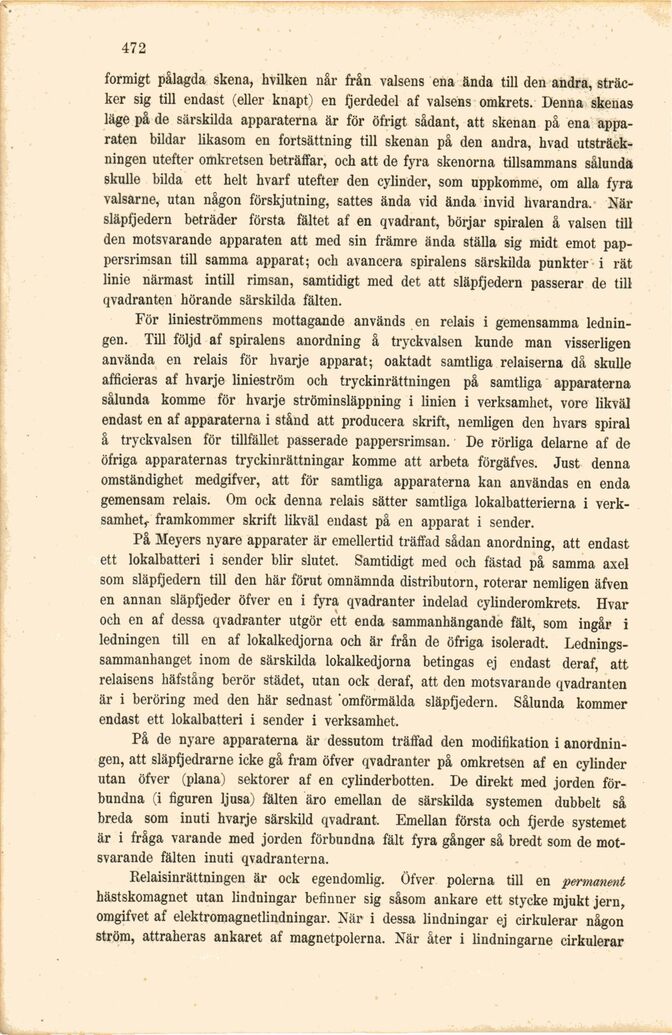

•472
formigt pålagda skena, hvilken når från valsens ena ända till den andra,
sträcker sig till endast (eller knapt) en fjerdedel af valsens omkrets. Denna skenas
läge på de särskilda apparaterna är för öfrigt sådant, att skenan på ena
apparaten bildar likasom en fortsättning till skenan på den andra, hvad
utsträckningen utefter omkretsen beträffar, och att de fyra skenorna tillsammans sålunda
skulle bilda ett helt hvarf utefter den cylinder, som uppkomme, om alla fyra
valsarne, utan någon förskjutning, sattes ända vid ända invid hvarandra. När
släpfjedern beträder första fältet af en qvadrant, börjar spiralen å valsen till
den motsvarande apparaten att med sin främre ända ställa sig midt emot
pappersrimsan till samma apparat; och avancera spiralens särskilda punkter i rät
linie närmast intill rimsan, samtidigt med det att släpfjedern passerar de till
qvadranten hörande särskilda fälten.
För linieströmmens mottagande används en relais i gemensamma
ledningen. Till följd af spiralens anordning å tryckvalsen kunde man visserligen
använda en relais för hvarje apparat; oaktadt samtliga relaiserna då skulle
afficieras af hvarje linieström och tryckinrättningen på samtliga apparaterna
sålunda komme för hvarje ströminsläppning i linien i verksamhet, vore likväl
endast en af apparaterna i stånd att producera skrift, nemligen den hvars spiral
å tryckvalsen för tillfället passerade pappersrimsan. De rörliga delarne af de
öfriga apparaternas tryckinrättningar komme att arbeta förgäfves. Just denna
omständighet medgifver, att för samtliga apparaterna kan användas en enda
gemensam relais. Om ock denna relais sätter samtliga lokalbatterierna i
verksamhet,- framkommer skrift likväl endast på en apparat i sender.
På Meyers nyare apparater är emellertid träffad sådan anordning, att endast
ett lokalbatteri i sender blir slutet. Samtidigt med och fästad på samma axel
som släpfjedern till den här förut omnämnda distributorn, roterar nemligen äfven
en annan släpfjeder öfver en i fyra qvadranter indelad cylinderomkrets. Hvar
och en af dessa qvadranter utgör ett enda sammanhängande fält, som ingår i
ledningen till en af lokalkedjorna och är från de öfriga isoleradt.
Ledningssammanhanget inom de särskilda lokalkedjorna betingas ej endast deraf, att
relaisens hafstång berör städet, utan ock deraf, att den motsvarande qvadranten
är i beröring med den här sednast omförmälda släpfjedern. Sålunda kommer
endast ett lokalbatteri i sender i verksamhet.
På de nyare apparaterna är dessutom träffad den modifikation i
anordningen, att släpfjedrarne icke gå fram öfver qvadranter på omkretsen af en cylinder
utan öfver (plana) sektorer af en cylinderbotten. De direkt med jorden
förbundna (i figuren ljusa) fälten äro emellan de särskilda systemen dubbelt så
breda som inuti hvarje särskild qvadrant. Emellan första och fjerde systemet
är i fråga varande med jorden förbundna fält fyra gånger så bredt som de
motsvarande fälten inuti qvadranterna.
Relaisinrättningen är ock egendomlig. Öfver polerna till en permanent
hästskomagnet utan lindningar befinner sig såsom ankare ett stycke mjukt jern,
omgifvet af elektromagnetlindningar. När i dessa lindningar ej cirkulerar någon
ström, attraheras ankaret af magnetpolerna. När åter i lindningarne cirkulerar
