•521
å BKCD, som å linie med 60 meters stolpdistans svarar emot den vid —30° C. för handen
varande ordinarie sänkningen k (= 0,32 meter), vara
(4 . 0,32 — 0,5)2
k, — –––— = 0,118828125 meter.
1 16.0,32
Den mot ordinarie sänkningen vid -(-30° (= 1 meter) svarande sänkningen å BKCD
är åter
(4 i_o 5)»
k. = —-’—!- — 0,765625 meter.
1 16 .1
När vintertiden (= —30° C.) distansen FG, för en spänning motsvarande den då för
handen varande ordinarie sänkningen, är = 2x = 2 .18,3 = 36,6 meter; så blir distansen
GH = EF = 60 — 36,6 = 23,4 meter. Hela distansen EH är då = 60 -f 23,4 = 83,4
meter med en sänkning k2 å tråden af 0,118828125 + 0,5 = 0,618828125 meter. Längden
af tråden ABKCD vore alltså (formeln 3)
, 8 . 0,6188282
L - 83,4 A–:- = 83,41224454 meter.
3 . 83,4
Längden af trådstycket BKC, med sänkningen 0,118828____ meter, är åter (formeln 3)
8 01188282
I = 36,6 -|–v–= 36,60102879 meter.
^ 3.36,6

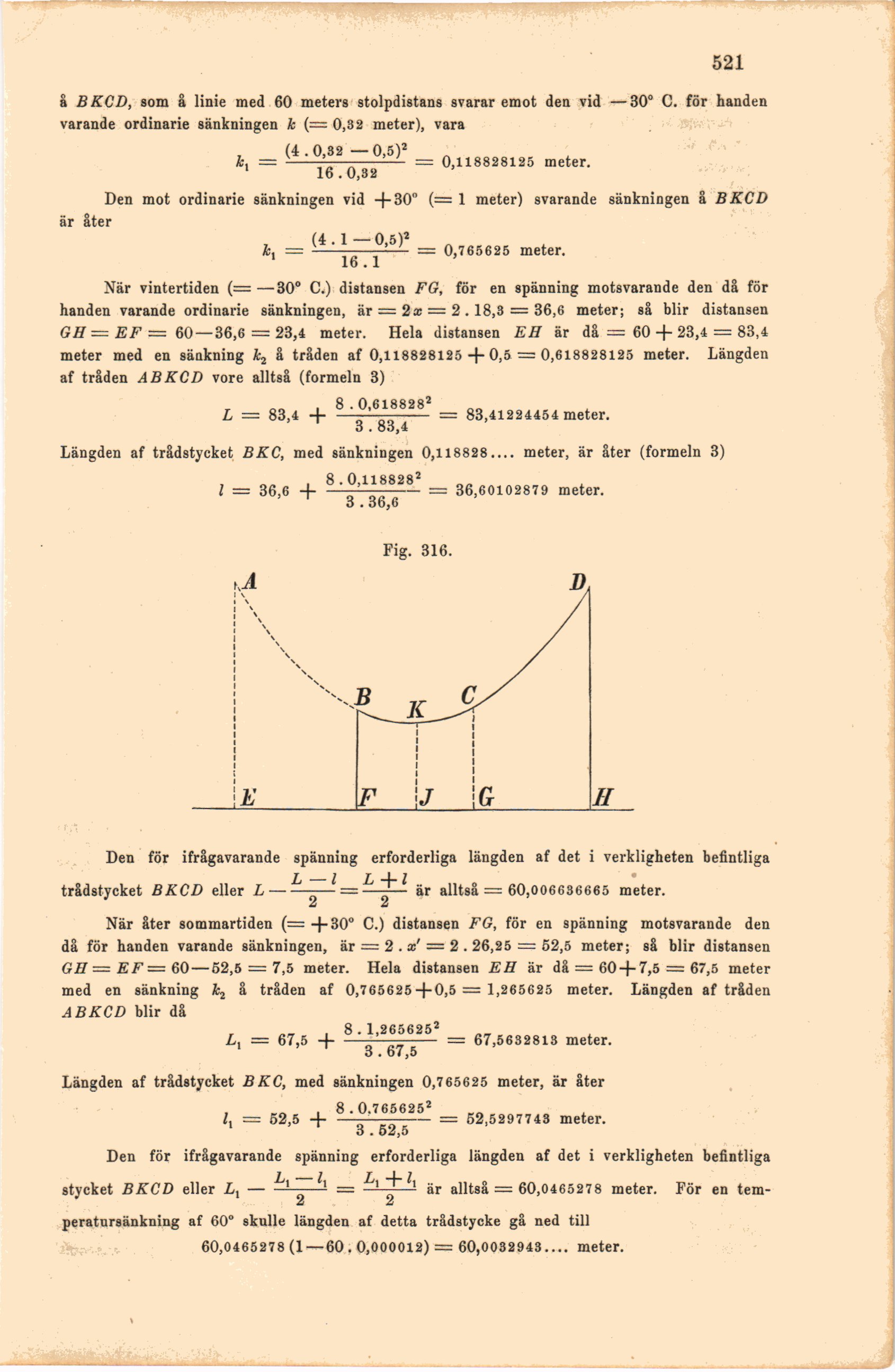

Fig. 316.
Den för ifrågavarande spänning erforderliga längden af det i verkligheten befintliga
trådstycket BKCD eller L — L ~l = L är alltså = 60,006636665 meter.
När åter sommartiden (= +30° C.) distansen FG, för en spänning motsvarande den
då för handen varande sänkningen, är = 2 . x’ = 2 . 26,25 = 52,5 meter; så blir distansen
GH — EF = 60—52,6 = 7,5 meter. Hela distansen EH är då = 60 + 7,5 = 67,5 meter
med en sänkning k2 å tråden af 0,765625 + 0,5 = 1,265625 meter. Längden af tråden
ABKCD blir då
, 8 . 1,265625’
i. = 67,5 H–0?—– = 67,5632813 meter.
1 ’ T 3.67,5
Längden af trådstycket BKC, med sänkningen 0,765625 meter, är åter
= 52,5 + 8 • °-7l562- = 52,5297743 meter.
3 . 52,5
Den för ifrågavarande spänning erforderliga längden af det i verkligheten befintliga
stycket BKCD eller Lx — = L’ är alltså = 60,0465278 meter. För en tem-
peratnrsänkning af 60° skulle längden af detta trådstycke gå ned till
60,0465278 (1 — 60 . 0,000012) = 60,0032943.... meter.
