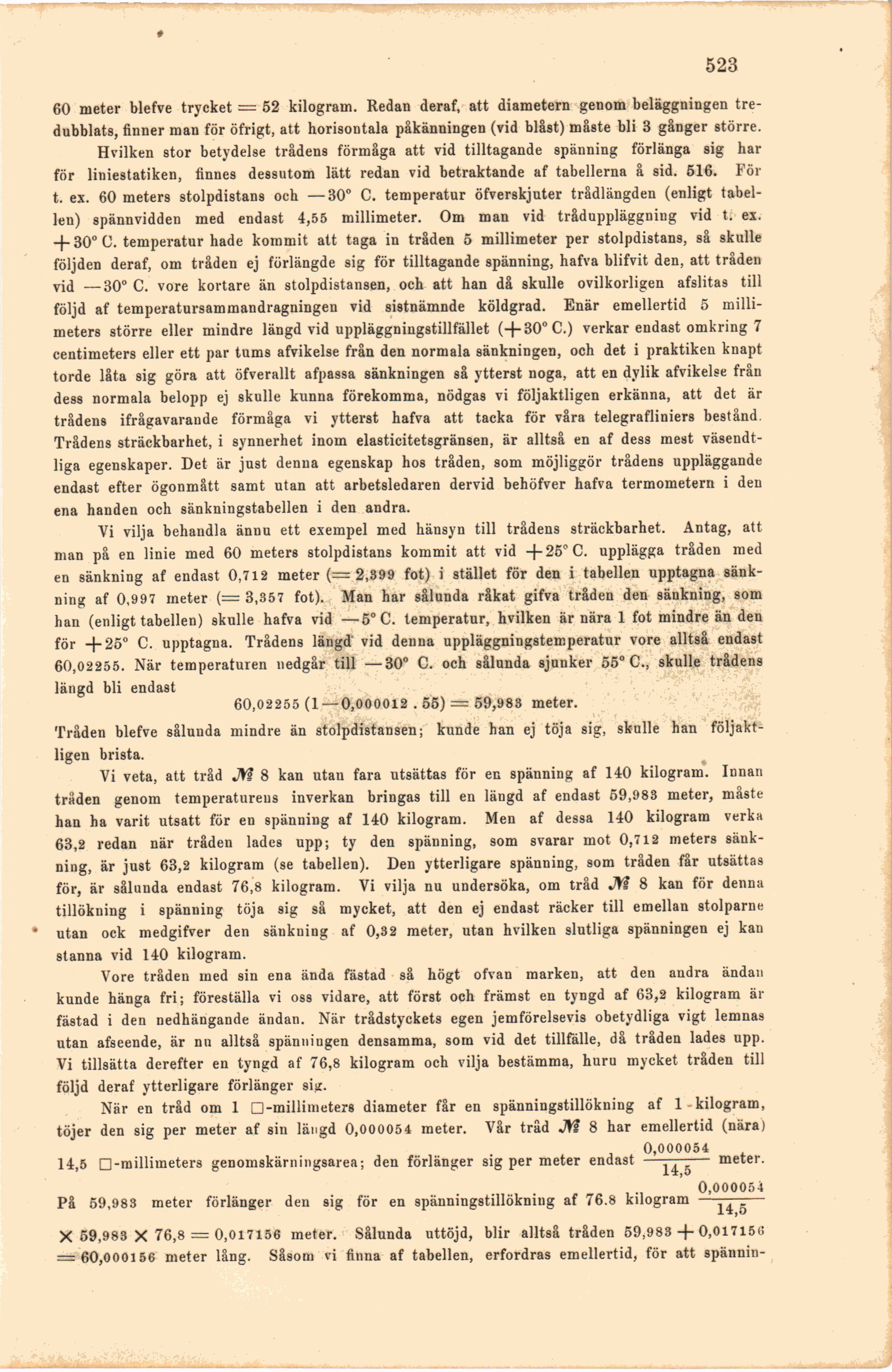

•523
60 meter blefve trycket = 52 kilogram. Redan deraf, att diametern genom beläggningen
tre-dubblata, finner man för öfrigt, att horisontala påkänningen (vid blåst) måste bli 3 gånger större.
Hvilken stor betydelse trådens förmåga att vid tilltagande spänning förlänga sig har
för liniestatiken, finnes dessutom lätt redan vid betraktande af tabellerna å sid. 516. För
t. ex. 60 meters stolpdistans och —30° C. temperatur öfverskjuter trådlängden (enligt
tabellen) spännvidden med endast 4,55 millimeter. Om man vid tråduppläggniug vid t. ex.
+ 30° C. temperatur hade kommit att taga in tråden 5 millimeter per stolpdistans, så skulle
följden deraf, om tråden ej förlängde sig för tilltagande spänning, hafva blifvit den, att tråden
vid ■—30° C. vore kortare än stolpdistansen, och att han då skulle ovilkorligen afslitas till
följd af temperatursammandragningen vid sistnämnde köldgrad. Enär emellertid 5
millimeters större eller mindre längd vid uppläggniugstillfället (+30° C.) verkar endast omkring 7
centimeters eller ett par tums afvikelse från den normala sänkningen, och det i praktiken knapt
torde låta sig göra att öfverallt afpassa sänkningen så ytterst noga, att en dylik afvikelse från
dess normala belopp ej skulle kunna förekomma, nödgas vi följaktligen erkänna, att det är
trådens ifrågavarande förmåga vi ytterst hafva att tacka för våra telegrafliniers bestånd
Trådens sträckbarhet, i synnerhet inom elasticitetsgränsen, är alltså en af dess mest
väsendtliga egenskaper. Det är just denna egenskap hos tråden, som möjliggör trådens uppläggande
endast efter ögonmått samt utan att arbetsledaren dervid behöfver hafva termometern i den
ena handen och sänkningstabellen i den andra.
Vi vilja behandla ännu ett exempel med hänsyn till trådens sträckbarhet. Antag, att
man på en linie med 60 meters stolpdistans kommit att vid +25° C. upplägga tråden med
en sänkning af endast 0,712 meter (= 2,399 fot) i stället för den i tabellen upptagna
sänkning af 0,997 meter (= 3,357 fot). Man har sålunda råkat gifva tråden den sänkning, som
han (enligt tabellen) skulle hafva vid —5° C. temperatur, hvilken är nära 1 fot mindre än den
för +25° C. upptagna. Trådens längd vid denna nppläggningstemperatur vore alltså endast
60,02255. När temperaturen nedgår till —30° C. och sålunda sjunker 55° C., skulle trådens
längd bli endast
60,02255 (1—0,000012 . 55) = 69,983 meter.
Tråden blefve sålunda mindre än stolpdistansen; kunde han ej töja sig, skulle han
följaktligen brista.
Vi veta, att tråd J<? 8 kan utan fara utsättas för en spänning af 140 kilogram. Innan
tråden genom temperatureus inverkan bringas till en längd af endast 59,983 meter, måste
han ha varit utsatt för en spänning af 140 kilogram. Men af dessa 140 kilogram verka
63,2 redan när tråden lades upp; ty den spänning, som svarar mot 0,712 meters
sänkning, är just 63,2 kilogram (se tabellen). Den ytterligare spänning, som tråden får utsättas
för, är sålunda endast 76,8 kilogram. Vi vilja nu undersöka, om tråd JYs 8 kan för denna
tillökuing i spänning töja sig så mycket, att den ej endast räcker till emellan stolparne
utan ock medgifver den sänkning af 0,32 meter, utan hvilken slutliga spänningen ej kan
stanna vid 140 kilogram.
Vore tråden ined sin ena ända fästad så högt ofvan marken, att den andra ändan
kunde hänga fri; föreställa vi oss vidare, att först och främst en tyngd af 63,2 kilogram är
fästad i den nedhängande ändan. När trådstyckets egen jemförelsevis obetydliga vigt lemnas
utan afseende, är nu alltså spänningen densamma, som vid det tillfälle, då tråden lades upp.
Vi tillsätta derefter en tyngd af 76,8 kilogram och vilja bestämma, huru mycket tråden till
följd deraf ytterligare förlänger sig.
När en tråd om 1 □-millimeters diameter får en spänningstillökning af 1 kilogram,
töjer den sig per meter af sin längd 0,000054 meter. Vår tråd JY§ 8 har emellertid (nära)
0,000054
14,5 □-millimeters genomskärningsarea; den förlänger sig per meter endast ——- meter.
14,5
0,000054
På 59,983 meter förlänger den sig för en spänningstillökning af 76.8 kilogram ——
X 59,983 x 76,8 = 0,017156 meter. Sålunda uttöjd, blir alltså tråden 59,983 + 0,017156
= 60,000156 meter lång. Såsom vi finna af tabellen, erfordras emellertid, för att spännin-
