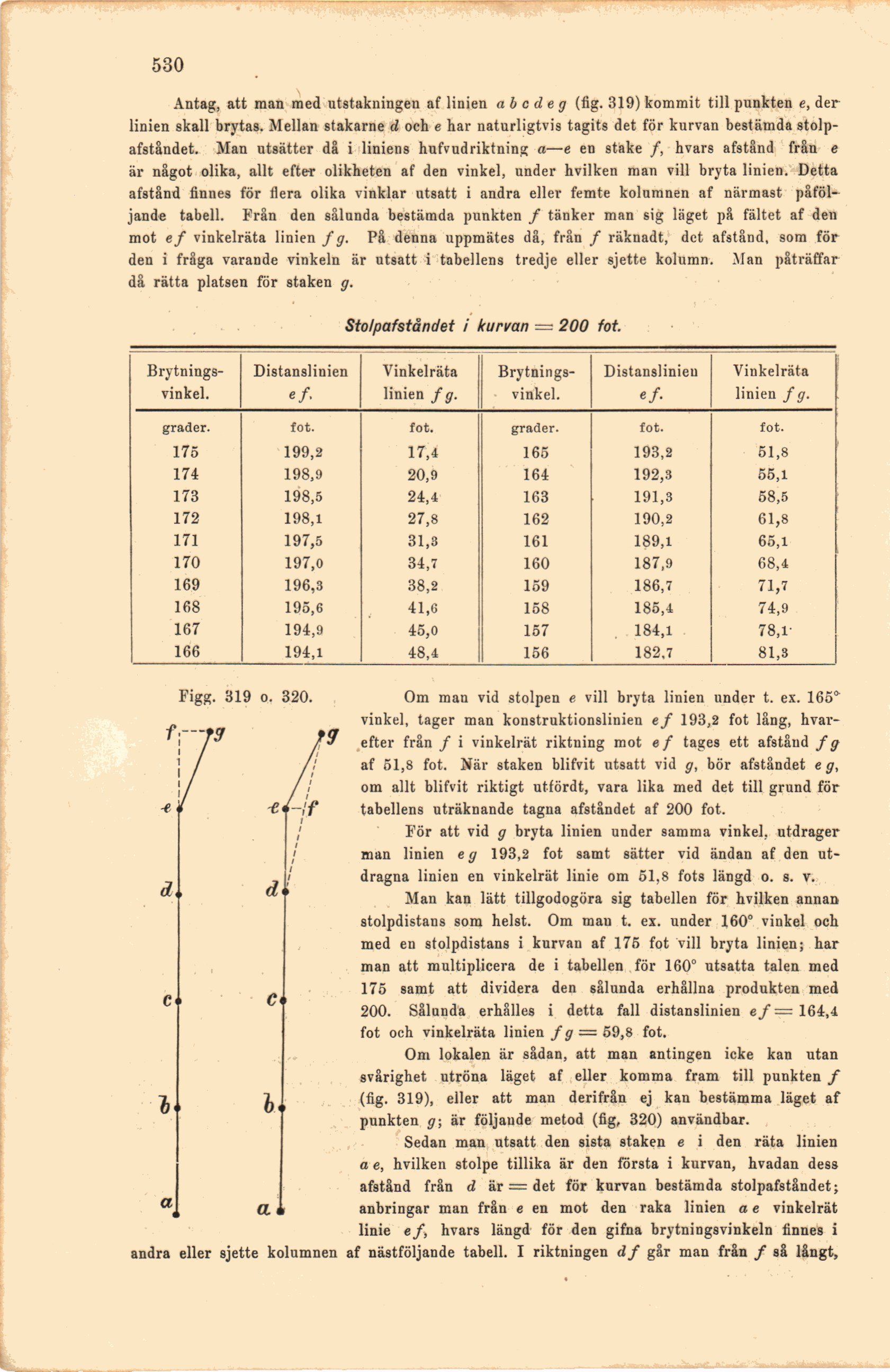

•530
Antag, att man med utstakningen af linien a b c d e g (fig. 319) kommit till punkten e, der
linien skall brytas. Mellan stakarne d och e har naturligtvis tagits det för kurvan bestämda
stolp-afstlndet. Man utsätter då i liniens hufvudriktning a—e en stake /, hvars afstånd från e
är något olika, allt efter olikheten af den vinkel, under hvilken man vill bryta linien. Detta
afstånd finnes för flera olika vinklar utsatt i andra eller femte kolumnen af närmast
påföljande tabell. Från den sålunda bestämda punkten / tänker man sig läget på fältet af den
mot e/ vinkelräta linien /g. På denna uppmätes då, från f räknadt, det afstånd, som för
den i fråga varande vinkeln är utsatt i tabellens tredje eller sjette kolumn. Man påträffar
då rätta platsen för staken g.
Stolpafståndet i kurvan = 200 fot.
[-Brytningsvinkel.-]
{+Brytnings- vinkel.+} Distanslinien «/• Vinkelräta linien fg.
grader. fot. fot.
175 199,2 17,4
174 198,9 20,9
173 198,5 24,4
172 198,1 27,8
171 197,5 31,3
170 197,0 34,7
169 196,3 38,2
168 195,6 41,6
167 194,9 45,0
166 194,1 48,4
Figg. 319 o. 320.
165 193,2 51,8
164 192,3 55,1
163 191,3 58,5
162 190,2 61,8
161 189,1 65,1
160 187,9 68,4
159 186,7 71,7
158 185,4 74,9
157 184,1 78,1-
156_182.7__81,3
Om man vid stolpen e vill bryta linien under t. ex. 165°
vinkel, tager man konstruktionslinien e/ 193,2 fot lång,
hvarefter från / i vinkelrät riktning mot ef tages ett afstånd fg
af 51,8 fot. När staken blifvit utsatt vid g, bör afståndet e g,
om allt blifvit riktigt utfördt, vara lika med det till grund för
tabellens uträknande tagna afståndet af 200 fot.
För att vid g bryta linien under samma vinkel, utdrager
man linien eg 193,2 fot samt sätter vid ändan af den
utdragna linien en vinkelrät linie om 51,8 fots längd o. s. v.
Man kan lätt tillgodogöra sig tabellen för hvilken annan
stolpdistans som helst. Om mau t. ex. under 160° vinkel och
med en stolpdistans i kurvan af 175 fot vill bryta linien; har
man att multiplicera de i tabellen för 160° utsatta talen med
175 samt att dividera den sålunda erhållna produkten med
200. Sålunda erhålles i detta fall distanslinien ef — 164,4
fot och vinkelräta linien f g 59,8 fot.
Om lokalen är sådan, att man antingen icke kan utan
svårighet utröna läget af eller komma fram till punkten /
(fig. 319), eller att man derifrån ej kan bestämma läget af
punkten g; är följande metod (fig, 320) användbar.
Sedan man ntsatt den sista staken e i den räta linien
a e, hvilken stolpe tillika är den första i kurvan, hvadan dess
afstånd från d är = det för kurvan bestämda stolpafståndet;
anbringar man från e en mot den raka linien a e vinkelrät
linie ef, hvars längd för den gifna brytningsvinkeln finnes i
andra eller sjette kolumnen af nästföljande tabell. I riktningen d f går man från / så långt,
