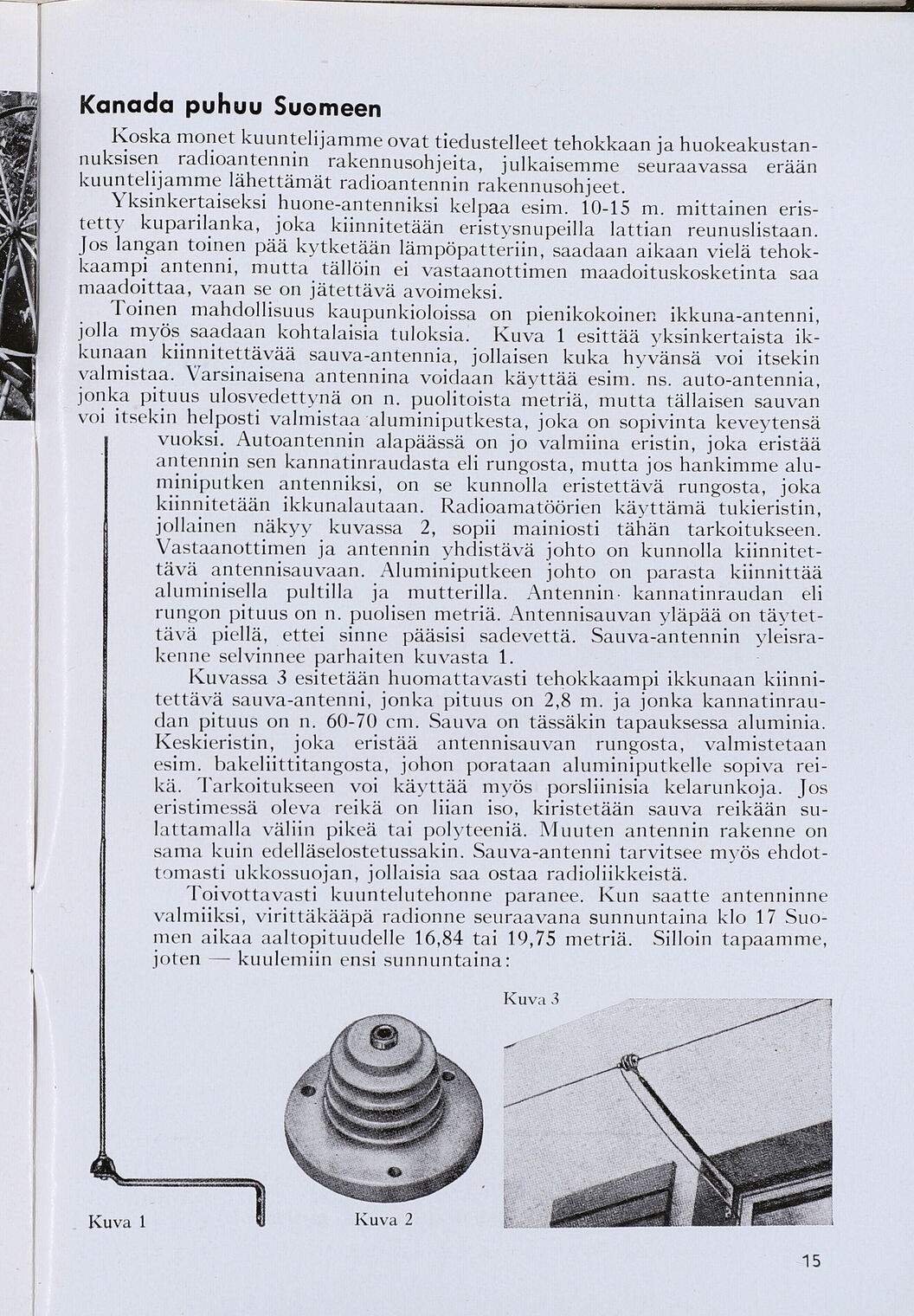

Kanada puhuu Suomeen
Koska monet kuuntelijamme ovat tiedustelleet tehokkaan ja huokeakustan-
nuksisen radioantennin rakennusohjeita, julkaisemme seuraavassa erään
kuuntelijamme lähettämät radioantennin rakennusohjeet.
Yksinkertaiseksi huone-antenniksi kelpaa esim. 10-15 m. mittainen eris-
tetty kuparilanka, joka kiinnitetään eristysnupeilla lattian reunuslistaan.
Jos langan toinen pää kytketään lampépatteriin, saadaan aikaan vielä tehok-
kaampi antenni, mutta tällôin ei vastaanottimen maadoituskosketinta saa
maadoittaa, vaan se on jätettävä avoimeksi.
Toinen mahdollisuus kaupunkioloissa on pienikokoinen ikkuna-antenni,
jolla myös saadaan kohtalaisia tuloksia. Kuva 1 esittää yksinkertaista 1k-
kunaan kiinnitettävää sauva-antennia, jollaisen kuka hyvänsä voi itsekin
valmistaa. Varsinaisena antennina voidaan käyttää esim. ns. auto-antennia,
jonka pituus ulosvedettynä on n. puolitoista metriä, mutta tällaisen sauvan
voi itsekin helposti valmistaa aluminiputkesta, joka on sopivinta keveytensä
vuoksi. Autoantennin alapäässä on jo valmiina eristin, joka eristää
antennin sen kannatinraudasta eli rungosta, mutta jos hankimme alu-
miniputken antenniksi, on se kunnolla eristettävä rungosta, joka
kinnitetään ikkunalautaan. Radioamatôüôrien kävttämä tukieristin,
jollainen näkyy kuvassa 2, sopii mainiosti tähän tarkoitukseen.
Vastaanottimen ja antennin yhdistava johto on kunnolla kiinnitet-
tava antennisauvaan. Aluminiputkeen johto on parasta kiinnittää
aluminisella pultilla ja mutterilla. Antennin- kannatinraudan eli
rungon pituus on n. puolisen metriä. Antennisauvan yläpää on tävtet-
tava piellä, ettei sinne pääsisi sadevettä. Sauva-antennin yleisra-
kenne selvinnee parhaiten kuvasta 1.
Kuvassa 3 esitetään huomattavasti tehokkaampi ikkunaan kiinni-
tettävä sauva-antenni, jonka pituus on 2,8 m. ja jonka kannatinrau-
dan pituus on n. 60-70 cm. Sauva on tässäkin tapauksessa aluminia.
Keskieristin, joka eristää antennisauvan rungosta, valmistetaan
esim. bakeliittitangosta, johon porataan aluminiputkelle sopiva rei-
ka. Tarkoitukseen voi käyttää myös porsliinisia kelarunkoja. Jos
eristimessä oleva reikä on liian iso, kiristetään sauva reikään su-
lattamalla väliin pikeä tai polyteeniä. Muuten antennin rakenne on
sama kuin edelläselostetussakin. Sauva-antenni tarvitsee myös ehdot-
tomasti ukkossuojan, jollaisia saa ostaa radioliikkeista.
Toivottavasti kuuntelutehonne paranee. Kun saatte antenninne
valmiksi, virittäkääpä radionne seuraavana sunnuntaina klo 17 Suo-
men aikaa aaltopituudelle 16,84 tai 19,75 metriä. Silloin tapaamme,
joten — kuulemiin ensi sunnuntaina:
Kuva 3
Kuva 2
15
