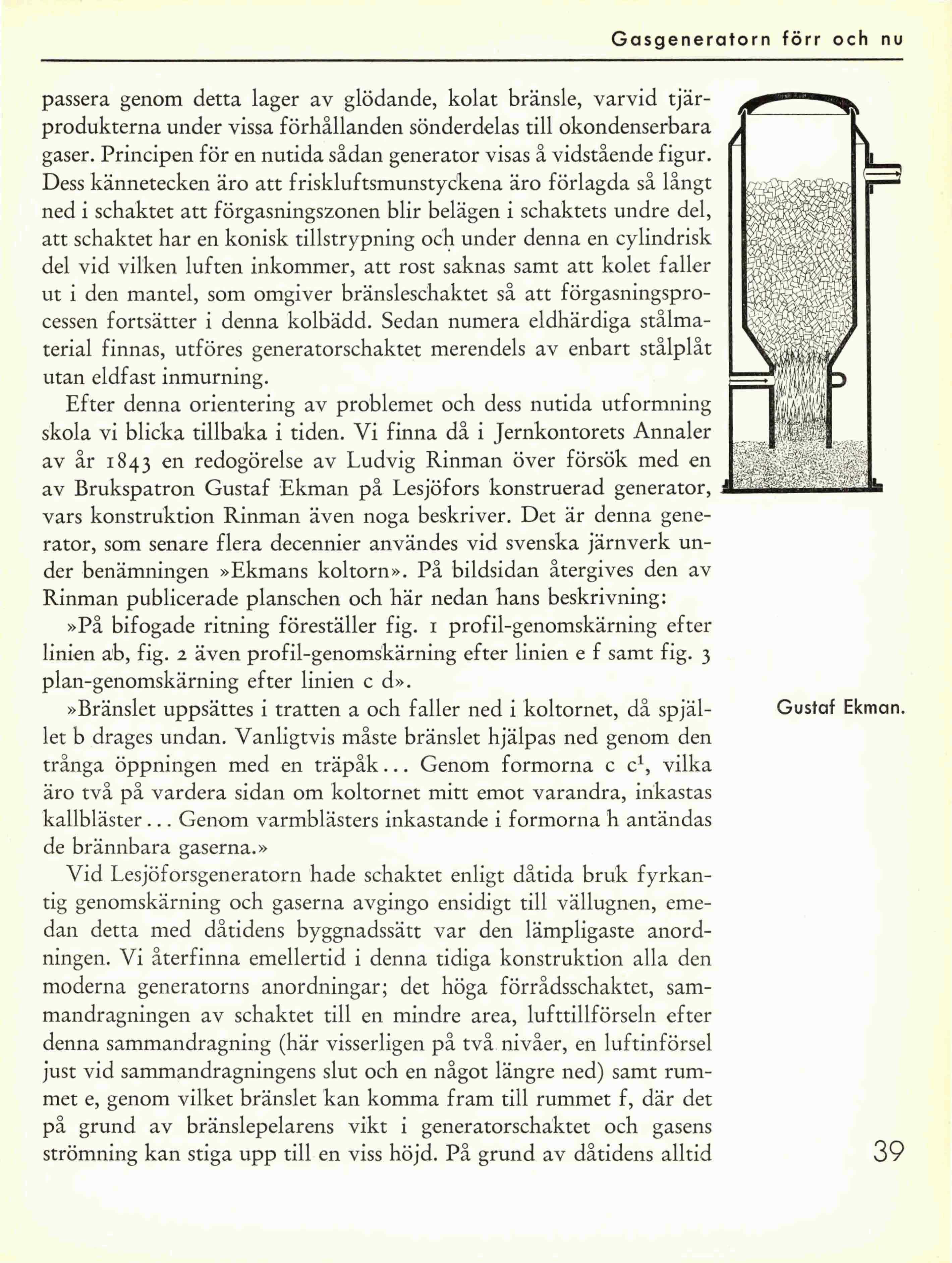

Gasgeneratorn förr och nu
passera genom detta lager av glödande, kolat bränsle, varvid tjär-
produkterna under vissa förhållanden sönderdelas till okondenserbara
gaser. Principen för en nutida sådan generator visas å vidstående figur.
Dess kännetecken äro att friskluftsmunstyckena äro förlagda så långt
ned i schaktet att förgasningszonen blir belägen i schaktets undre del,
att schaktet har en konisk tillstrypning och under denna en cylindrisk
del vid vilken luften inkommer, att rost saknas samt att kolet faller
ut i den mantel, som omgiver bränsleschaktet så att förgasningspro-
cessen fortsätter i denna kolbädd. Sedan numera eldhärdiga stålma-
terial finnas, utföres generatorschaktet merendels av enbart stålplåt
utan eldfast inmurning.
Efter denna orientering av problemet och dess nutida utformning
skola vi blicka tillbaka i tiden. Vi finna då i Jernkontorets Annaler
av år 1843 en redogörelse av Ludvig Rinman över försök med en
av Brukspatron Gustaf Ekman på Lesjöfors konstruerad generator,
vars konstruktion Rinman även noga beskriver. Det är denna gene-
rator, som senare flera decennier användes vid svenska järnverk un-
der benämningen »Ekmans koltorn». På bildsidan återgives den av
Rinman publicerade planschen och här nedan hans beskrivning:
»På bifogade ritning föreställer fig. 1 profil-genomskärning efter
linien ab, fig. 2 även profil-genomskärning efter linien e f samt fig. 3
plan-genomskärning efter linien c d>.
» Bränslet uppsättes i tratten a och faller ned i koltornet, då spjäl-
let b drages undan. Vanligtvis måste bränslet hjälpas ned genom den
trånga öppningen med en träpåk... Genom formorna c c!, vilka
äro två på vardera sidan om koltornet mitt emot varandra, inkastas
kallbläster ... Genom varmblästers inkastande i formorna h antändas
de brännbara gaserna.»
Vid Lesjöforsgeneratorn hade schaktet enligt dåtida bruk fyrkan-
tig genomskärning och gaserna avgingo ensidigt till vällugnen, eme-
dan detta med dåtidens byggnadssätt var den lämpligaste anord-
ningen. Vi återfinna emellertid i denna tidiga konstruktion alla den
moderna generatorns anordningar; det höga förrådsschaktet, sam-
mandragningen av schaktet till en mindre area, lufttillförseln efter
denna sammandragning (här visserligen på två nivåer, en luftinförsel
just vid sammandragningens slut och en något längre ned) samt rum-
met e, genom vilket bränslet kan komma fram till rummet f, där det
på grund av bränslepelarens vikt i generatorschaktet och gasens
strömning kan stiga upp till en viss höjd. På grund av dåtidens alltid
Gustaf Ekman.
39
