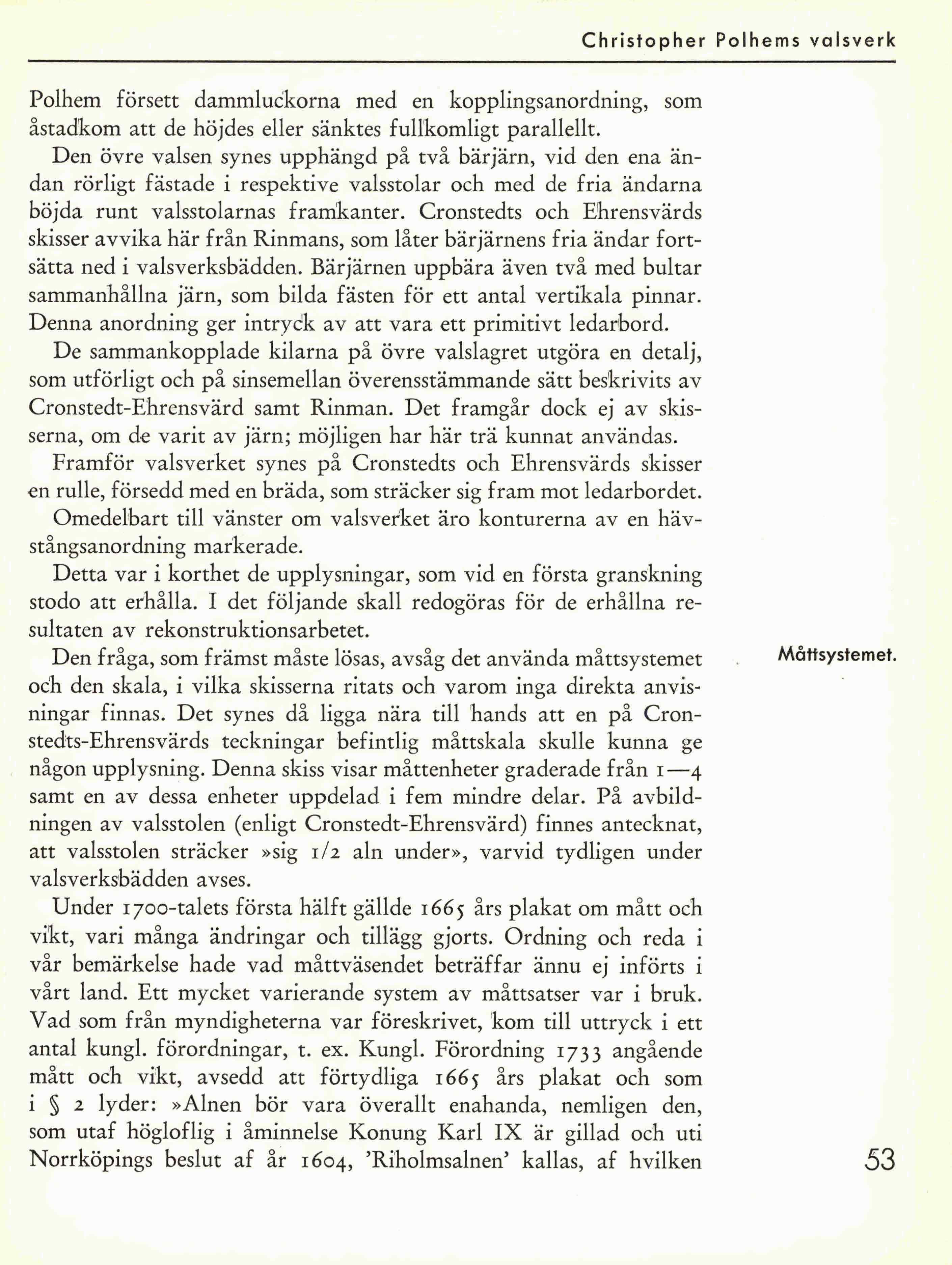

Christopher Polhems valsverk
Polhem försett dammluckorna med en kopplingsanordning, som
åstadkom att de höjdes eller sänktes fullkomligt parallellt.
dan rörligt fästade i respektive valsstolar och med de fria ändarna
böjda runt valsstolarnas framkanter. Cronstedts och Ehrensvärds
. arv
sammanhållna järn, som bilda fästen för ett antal vertikala pinnar.
Denna anordning ger intryck av att vara ett primitivt ledarbord.
De sammankopplade kilarna på övre valslagret utgöra en detalj,
som utförligt och på sinsemellan överensstämmande sätt beskrivits av
Cronstedt-Ehrensvärd samt Rinman. Det framgår dock ej av skis-
serna, om de varit av järn; möjligen har här trä kunnat användas.
Framför valsverket synes på Cronstedts och Ehrensvärds skisser
en rulle, försedd med en bräda, som sträcker sig fram mot ledarbordet.
Omedelbart till vänster om valsverket äro konturerna av en häv-
stångsanordning markerade.
Detta var i korthet de upplysningar, som vid en första granskning
stodo att erhålla. I det följande skall redogöras för de erhållna re-
sultaten av rekonstruktionsarbetet.
Den fråga, som främst måste lösas, avsåg det använda måttsystemet
och den skala, i vilka skisserna ritats och varom inga direkta anvis-
ningar finnas. Det synes då ligga nära till hands att en på Cron-
stedts-Ehrensvärds teckningar befintlig måttskala skulle kunna ge
någon upplysning. Denna skiss visar måttenheter graderade från 1—4
samt en av dessa enheter uppdelad i fem mindre delar. På avbild-
ningen av valsstolen (enligt Cronstedt-Ehrensvärd) finnes antecknat,
att valsstolen sträcker »sig 1/2 aln under», varvid tydligen under
valsverksbädden avses.
Under 1700-talets första hälft gällde 1665 års plakat om mått och
vikt, vari många ändringar och tillägg gjorts. Ordning och reda i
vår bemärkelse hade vad måttväsendet beträffar ännu ej införts i
vårt land. Ett mycket varierande system av måttsatser var i bruk.
Vad som från myndigheterna var föreskrivet, kom till uttryck i ett
antal kungl. förordningar, t. ex. Kungl. Förordning 1733 angående
mått och vikt, avsedd att förtydliga 1665 års plakat och som
i $ 2 lyder: »Alnen bör vara överallt enahanda, nemligen den,
som utaf högloflig i åminnelse Konung Karl IX är gillad och uti
Norrköpings beslut af år 1604, ”Riholmsalnen” kallas, af hvilken
Måtisystemet.
53
