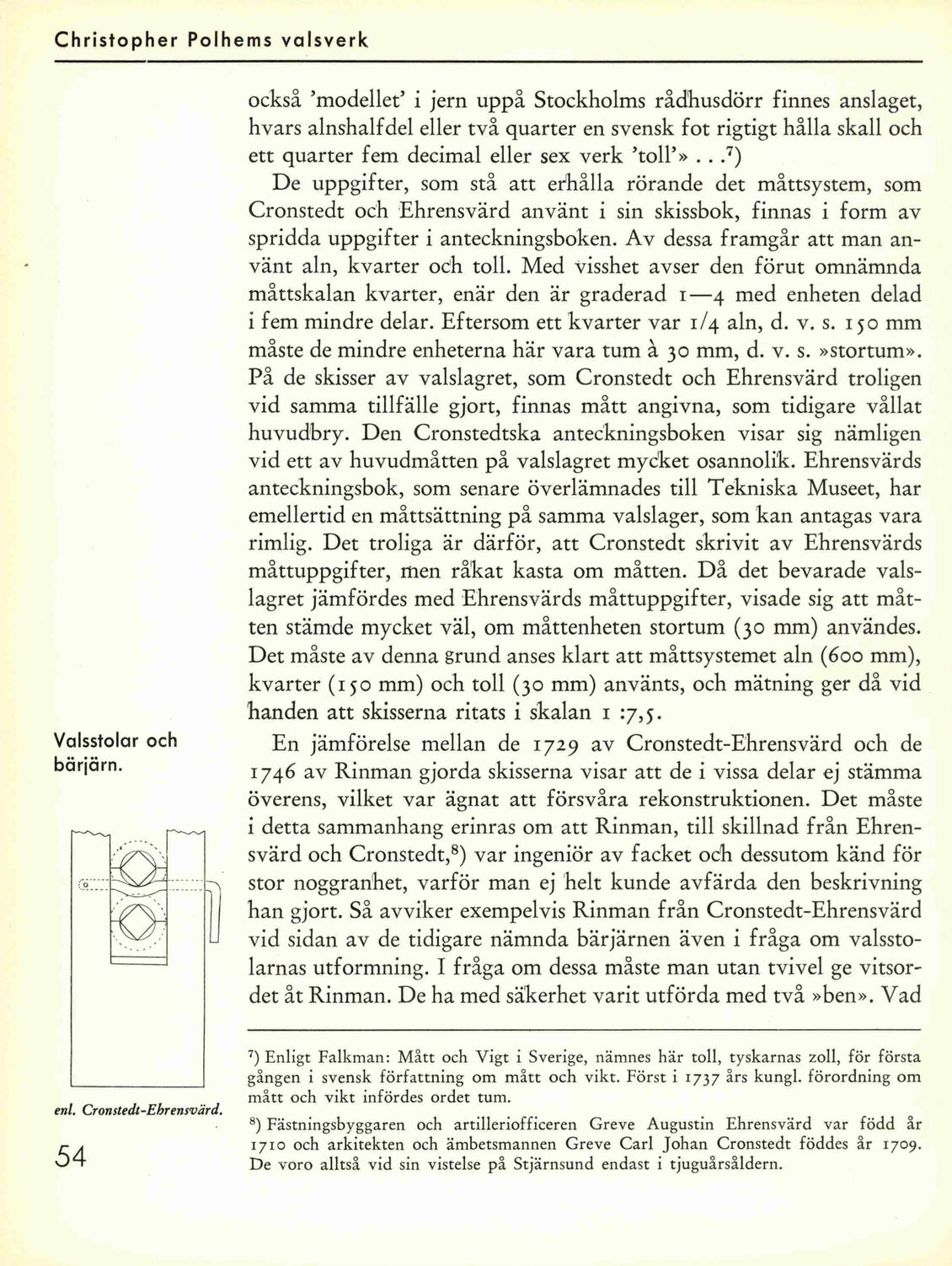

Christopher Polhems valsverk
Valsstolar och
bärjärn.
enl. Cronstedt-Ehrensvärd.
54
också ”modellet” i jern uppå Stockholms rådhusdörr finnes anslaget,
hvars alnshalfdel eller två quarter en svensk fot rigtigt hålla skall och
ett quarter fem decimal eller sex verk ”toll» ...7)
De uppgifter, som stå att erhålla rörande det måttsystem, som
Cronstedt och Ehrensvärd använt i sin skissbok, finnas i form av
spridda uppgifter i anteckningsboken. Av dessa framgår att man an-
vänt aln, kvarter och toll. Med visshet avser den förut omnämnda
måttskalan kvarter, enär den är graderad 1—4 med enheten delad
i fem mindre delar. Eftersom ett kvarter var 1/4 aln, d. v. s. 150 mm
måste de mindre enheterna här vara tum å 30 mm, d. v. s. »stortum».
På de skisser av valslagret, som Cronstedt och Ehrensvärd troligen
vid samma tillfälle gjort, finnas mått angivna, som tidigare vållat
huvudbry. Den Cronstedtska anteckningsboken visar sig nämligen
vid ett av huvudmåtten på valslagret mycket osannolik. Ehrensvärds
anteckningsbok, som senare överlämnades till Tekniska Museet, har
emellertid en måttsättning på samma valslager, som kan antagas vara
rimlig. Det troliga är därför, att Cronstedt skrivit av Ehrensvärds
måttuppgifter, men råkat kasta om måtten. Då det bevarade vals-
lagret jämfördes med Ehrensvärds måttuppgifter, visade sig att måt-
ten stämde mycket väl, om måttenheten stortum (30 mm) användes.
Det måste av denna grund anses klart att måttsystemet aln (600 mm),
kvarter (150 mm) och toll (30 mm) använts, och mätning ger då vid
handen att skisserna ritats i skalan 1 :7,5.
En jämförelse mellan de 1729 av Cronstedt-Ehrensvärd och de
1746 av Rinman gjorda skisserna visar att de i vissa delar ej stämma
överens, vilket var ägnat att försvåra rekonstruktionen. Det måste
i detta sammanhang erinras om att Rinman, till skillnad från Ehren-
svärd och Cronstedt,?) var ingeniör av facket och dessutom känd för
stor noggranhet, varför man ej helt kunde avfärda den beskrivning
han gjort. Så avviker exempelvis Rinman från Cronstedt-Ehrensvärd
vid sidan av de tidigare nämnda bärjärnen även i fråga om valssto-
larnas utformning. I fråga om dessa måste man utan tvivel ge vitsor-
det åt Rinman. De ha med säkerhet varit utförda med två »ben». Vad
7) Enligt Falkman: Mått och Vigt i Sverige, nämnes här toll, tyskarnas zoll, för första
gången i svensk författning om mått och vikt. Först i 1737 års kungl. förordning om
mått och vikt infördes ordet tum.
8) Fästningsbyggaren och artilleriofficeren Greve Augustin Ehrensvärd var född år
1710 och arkitekten och ämbetsmannen Greve Carl Johan Cronstedt föddes år 1709.
De voro alltså vid sin vistelse på Stjärnsund endast i tjuguårsåldern.
