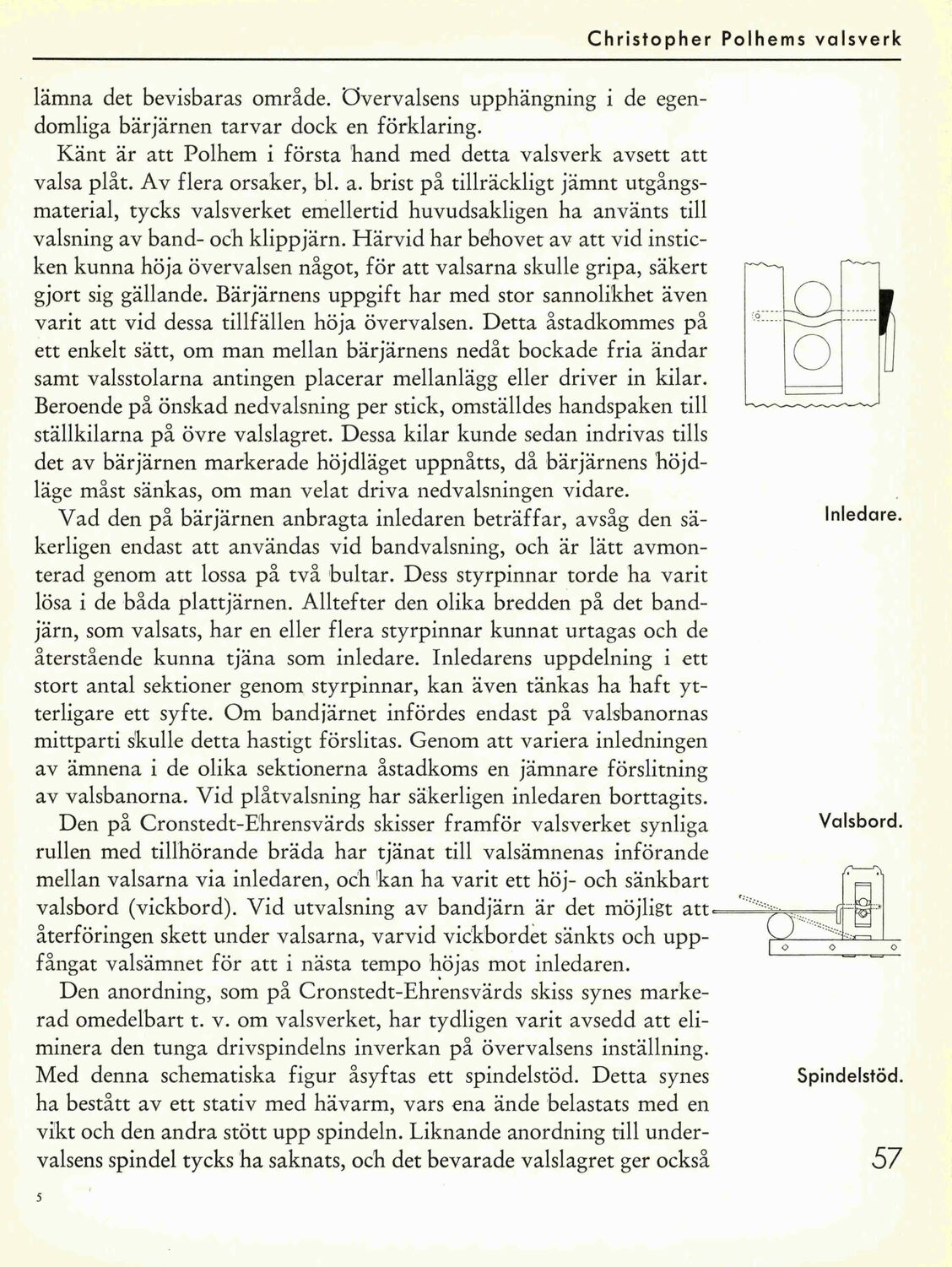

Christopher Polhems valsverk
lämna det bevisbaras område. Overvalsens upphängning i de egen-
Känt är att Polhem i första hand med detta valsverk avsett att
valsa plåt. Av flera orsaker, bl. a. brist på tillräckligt jämnt utgångs-
material, tycks valsverket emellertid huvudsakligen ha använts till
valsning av band- och klippjärn. Härvid har behovet av att vid instic-
ken kunna höja övervalsen något, för att valsarna skulle gripa, säkert
” 00
samt valsstolarna antingen placerar mellanlägg eller driver in kilar.
Beroende på önskad nedvalsning per stick, omställdes handspaken till
ställkilarna på övre valslagret. Dessa kilar kunde sedan indrivas tills
eo” mo oms oo TE oo-=–- 11 rm” fr oo OJO 1 0 rr
Vad den på bärjärnen anbragta inledaren beträffar, avsåg den sä- Inledare.
kerligen endast att användas vid bandvalsning, och är lätt avmon-
terad genom att lossa på två bultar. Dess styrpinnar torde ha varit
lösa i de båda plattjärnen. Alltefter den olika bredden på det band-
järn, som valsats, har en eller flera styrpinnar kunnat urtagas och de
återstående kunna tjäna som inledare. Inledarens uppdelning i ett
stort antal sektioner genom styrpinnar, kan även tänkas ha haft yt-
terligare ett syfte. Om bandjärnet infördes endast på valsbanornas
mittparti skulle detta hastigt förslitas. Genom att variera inledningen
av ämnena i de olika sektionerna åstadkoms en jämnare förslitning
av valsbanorna. Vid plåtvalsning har säkerligen inledaren borttagits.
Den på Cronstedt-Ehrensvärds skisser framför valsverket synliga Valsbord.
rullen med tillhörande bräda har tjänat till valsämnenas införande
mellan valsarna via inledaren, och kan ha varit ett höj- och sänkbart
valsbord (vickbord). Vid utvalsning av bandjärn är det möjligt att
återföringen skett under valsarna, varvid vickbordet sänkts och upp-
fångat valsämnet för att i nästa tempo höjas mot inledaren.
Den anordning, som på Cronstedt-Ehrensvärds skiss synes marke-
rad omedelbart t. v. om valsverket, har tydligen varit avsedd att eli-
minera den tunga drivspindelns inverkan på övervalsens inställning.
Med denna schematiska figur åsyftas ett spindelstöd. Detta synes Spindelstöd.
ha bestått av ett stativ med hävarm, vars ena ände belastats med en
vikt och den andra stött upp spindeln. Liknande anordning till under-
valsens spindel tycks ha saknats, och det bevarade valslagret ger också SA
5
